Na diody jsem ze zdroje Ub přiváděl proud přes rezistory R o exponenciálně odstupňovaných hodnotách a měřil úbytek napětí na diodách Ud.
Proud diodami jsem vypočetl.
Ue je exponenciální činitel charakteristiky diody ze vzorce:
I=Io * exp(Ud/Ue)
Ue je vypočten pro malý proud, velký proud a pak střední pro celý rozsah.
Napětí a odpory jsem měřil digitálním multimetrem Tenica DT-890, vst. Odpor 10 Mohm, rozlišení 3,5 místa,

Měření VA charakteristik diod
Ub [mV]	12930
	R [kohm]	200,9		73,9		27,18		10			Ue [mV]
Typ diody	číslo vzorku	Ud [mV]	I [uA]	Ud [mV]	I [uA]	Ud [mV]	I [uA]	Ud [mV]	I [uA]	I<170ua	I>600uA	60uA<I<1300uA
KA206	1	497	61,89	543	167,62	587	454,12	633	1229,7	46,17	46,18	45,5
	2	590	61,42	632	166,41	675	450,88	720	1221	42,14	45,17	43,48
	3	496	61,89	540	167,66	583	454,27	625	1230,5	44,15	42,15	43,15
	4	491	61,92	538	167,69	584	454,23	630	1230	47,17	46,18	46,5
	5	488	61,93	539	167,67	586	454,16	632	1229,8	51,21	46,18	48,18
	6	502	61,86	546	167,58	591	453,97	635	1229,5	44,15	44,16	44,49
	7	490	61,92	538	167,69	584	454,23	631	1229,9	48,18	47,18	47,18
	8	500	61,87	548	167,55	592	453,94	636	1229,4	48,18	44,16	45,5
	9	488	61,93	538	167,69	585	454,19	631	1229,9	50,2	46,18	47,85
	10	492	61,91	539	167,67	585	454,19	632	1229,8	47,17	47,18	46,84
KA501	11	500	61,87	547	167,56	599	453,68	654	1227,6	47,17	55,25	51,54
	12	486	61,94	531	167,78	578	454,45	625	1230,5	45,16	47,18	46,5
	13	451	62,12	496	168,25	543	455,74	591	1233,9	45,16	48,19	46,84
BAT41	15	230	63,22	266	171,37	312	464,24	387	1254,3	36,1	75,46	52,55
GA203	20	126	63,73	186	172,45	274	465,64	417	1251,3	60,28	144,66	97,74
0A9	24	155	63,59	184	172,48	215	467,81	252	1267,8	29,06	37,11	32,41

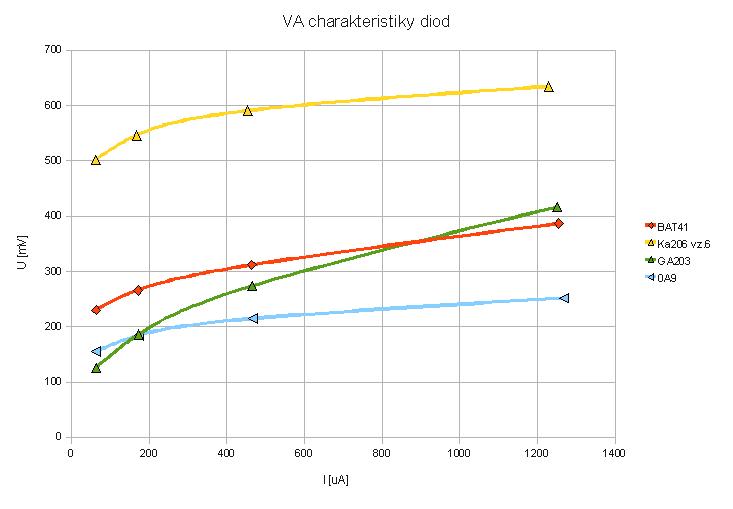

	Vybrane vzorky do grafu:
Ka206 vz.6	Ud	502	546	591	635
	I	61,86	167,58	453,97	1229,5
BAT41	Ud	230	266	312	387
	I	63,22	171,37	464,24	1254,3
GA203	Ud	126	186	274	417
	I	63,73	172,45	465,64	1251,3
0A9	Ud	155	184	215	252
	I	63,59	172,48	467,81	1267,8
