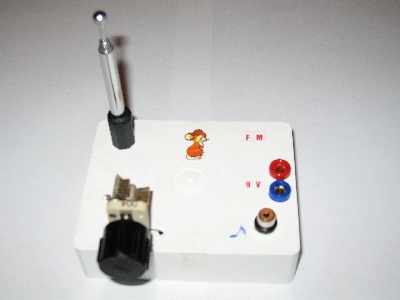

Superregenerační přijímač pro FM CCIR a AM AIR band

Superregenerační přijímač pro FM CCIR a AM AIR band
Vydáno dne 31. 03. 2006 (4984 přečtení)

..podle Ricka Andersona

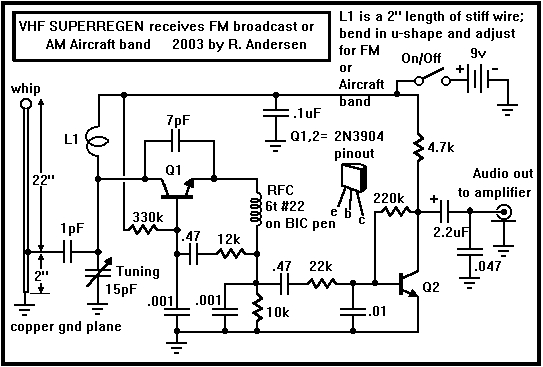

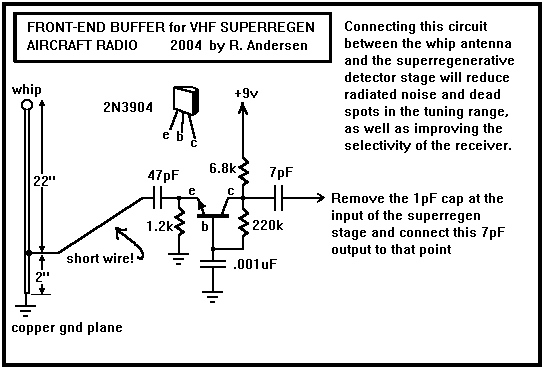

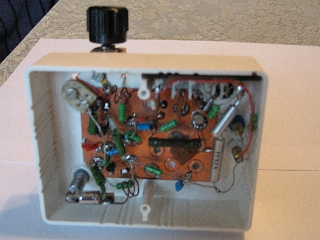

Onehdy jsem na webu narazil na jednoduché a zajímavé zapojení superreakčního přijímače od Ricka Andersona. Jak je vidět ze schématu, Rick používá všechny tranzistory stejné a to 2N3904 - pokud vím, měly by mít mezní kmitočet asi 300MHz. Nechci zde podrobně rozebírat funkci superreakčního detektoru, jen bych připomněl, že osciluje fakticky na dvou frekvencích: jedna je daná laděným obvodem a tudíž jde o frekvenci na které přijímáme, druhá, přerušovací, přerušuje tyto kmity na frekvenci dané mj. RC členem mezi bází a emitorem a nastavením pomocí trimru 1M0. Tím získává detektor vysokou citlivost (ale už ne tak vysokou selektivitu!). Tyto přerušovací kmity bývají kolem 20-50kHz a v následujícím nf zesilovači se musí odfiltrovat, proto jsou tam ty kapacity v bázi a na výstupu proti zemi. VF kmity by měly nasadit při správném pracovním bodu a kondenzátoru mezi C-E a tlumivce v emitoru bez větších problémů. Ostatně bez signálu se to pozná tak, že na výstupu je slyšet syčení. Pokud není, asi tranzistor nekmitá a je nutné vyzkoušet jinou kapacitu mezi C a E, obecně ale platí, že použijeme raději menší, jak větší! Tlumivka zdá se patrně moc nerozhoduje, Rickem popisovaná je prý asi 6 závitů na průměr 6mm samonosně, indukčnost nevěděl. Já zkusil použít prodávanou 3uH a i 10uH a zdálo se mi to všechno stejné. Pochopitelně, pokud byste chtěli přijímat např. v pásmu CB, potřebujete jiný laděný obvod a asi by bylo lepších těch 10uH nebo možná víc. Laděný obvod je pak velmi volně vázán na anténu přes kondenzátor 1p0. Zde je ovšem velmi zvláštní vazba na anténu, jako by "do odbočky", ale musím říct, že jsem neviděl rozdíl, přesněji, když to do odbočky nebylo (tj. anténa koncem vedla přímo na kondezátor a nikoli na zem), zdál se signál silnější. Navíc pochybuji, že by to tak šlo v jiném pásmu, tedy např. na těch 50MHz či níže na CB. Patrně by se tam musela vyzkoušet nějaká cívka mezi koncem antény a zemí. Přijímač funguje i takto, bez předzesilovače. Ale předzesilovač je jednoduchý A HLAVNĚ VHODNÝ. Krom toho, že zvýší citlivost, především oddělí superreakční detektor od antény a omezí tak vyzařování, které by jinak mohlo rušit jiné přijímače v okolí metrů až desítek metrů, což zvláště v HAM pásmech nebo AIR pásmech je více než záhodno omezit. (Proč mluvím o HAM: přijímač logicky taky bude pracovat v pásmech 50MHz či 144MHz dle laděného obvodu - na příjem místního převaděče by jistě taky stačil.) Zvláštní varování Rick věnuje zkouškám v blízkosti a nebo přímo na letišti, neb stejně jako já říká, že v dnešní době paranoidních ochranek vidících ve všem z čeho čouhá drát bombu a ve vás teroristu je lépe provádět zkoušky tam, kde vás vidět není. Zvláště pak posedávání v křoví za letištní drahou a s utěrkou na hlavě proti slunci není vůbec dobrý nápad! Ale ještě několik poznámek, tentokrát k mému zapojení a konstrukci. Především bych chtěl říct, že moje konstrukce na podivné destičce se starými součástkami tak byla provedena jednak "aby to nic nestálo" , druhak pak aby se vyzkoušelo, zda i tak to "jde." Což šlo, ale doporučuji použít součástky nové a hlavně kratší přívody. Podobné provedení destičky ale použít jde. Výhoda je, že celá plocha až na pájecí body je uzemněná a že letujete ze strany spoje takže nemusíte nic vrtat. Pájecí body jsou pak vytvořeny vrtákem do dřeva kdy prostě vrtáte jen tak dlouho, aby se vám odbrousila měď v okolí toho bodu. Já použil co bylo, ale doporučuji rozvrhnout si zapojení a body předem a pak teprve odbrušovat plošky. Stejně tak ladící kondenzátor: můj má asi 60pF, což je na VKV zbytečně moc, ale jiný jsem neměl - 30pF by bylo lepší. Zato se zase ale hodí na KV pásma. Ladící cívka je u Ricka palcová smyčka z drátu (odhadem jako smyčka na pistolpájce), u mne asi 3 závity na průměr 6mm dosti roztažené. Nejlépe je ovšem cívku si vypočítat v souvislosti s vaším ladícím kondenzátorem a přijímanou frekvencí - umí to i dosovské programy jako "thompson.exe" a pod. Předzesilovač jsem zapojil poněkud jinak, SF245 dostatečně zesiluje i v zapojení se společným emitorem a tohle zapojení se mi navíc zdálo stabilnější. Cívka na vstupu je shodná s ladící cívkou. No a pokud jde o nižší pásma, tj. i CB, možná by nebylo od věci vyzkoušet jako předzesilovač mou variantu Nachtmannovy antény - kromě zesilování totiž funguje i jako preselektor, neb je laděná a to poměrně ve velikém rozsahu daném délkou použitých teleskopů a kapacitou ladícího kondenzátoru. Pochopitelně ta může být menší než uvedená a logicky výstupní kapacita na vstup superreakčního přijímače bude několik pF nikoli jak je ve schématu antény 1n0. Každopádně doporučuji si přijímač vyzkoušet postavit, zvláště začátečníci tak získají zkušenosti se zpětnými vazbami (včetně těch, které nechtějí) a výhodou je i dost vysoká citlivost přijímače a možnost příjmu jak AM, tak FM.
