ptákovina nebo ptákovina?
Já o to zapojení zakopl dvakrát, z toho jednou v nějakým bulharským zapojení co bylo či bude tady na webu (dělám články tak na měsíc předem když mám čas a není mi blbě).
Evidentně mi to nefungovalo ani za prase. No a při hledání úplně něčeho jinýho jsem na to narazil na jednom německým webu v komentářích. A tak jsem od tam vzal obrázky abyste viděli o co jde.

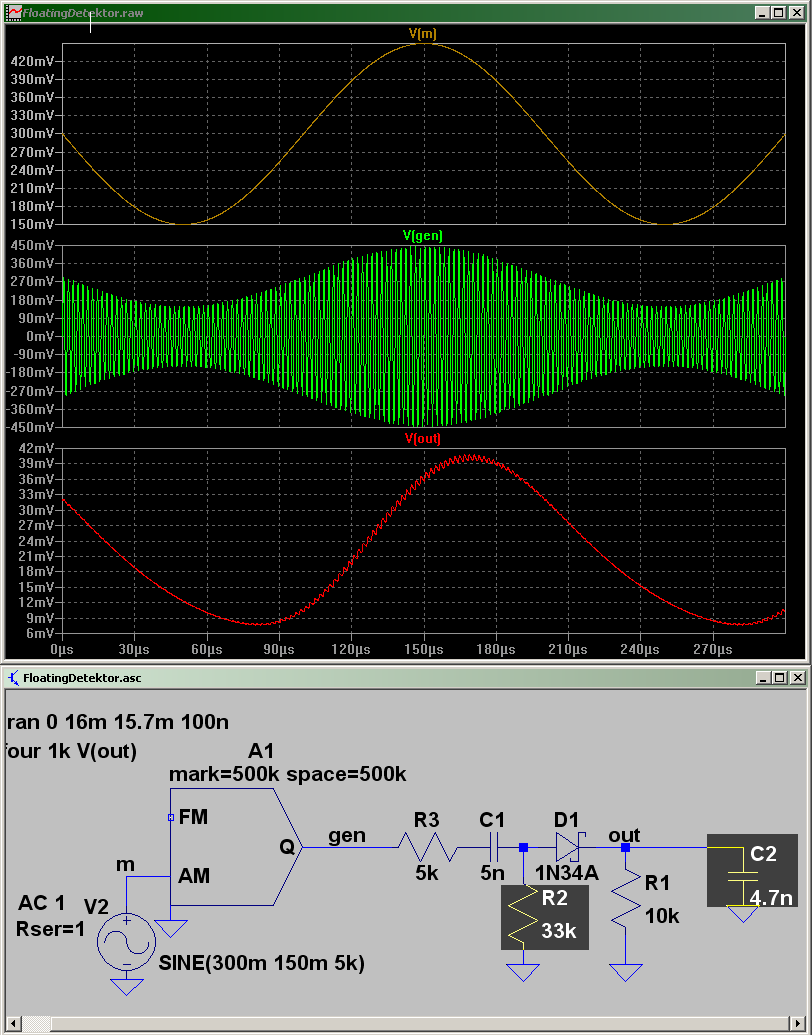

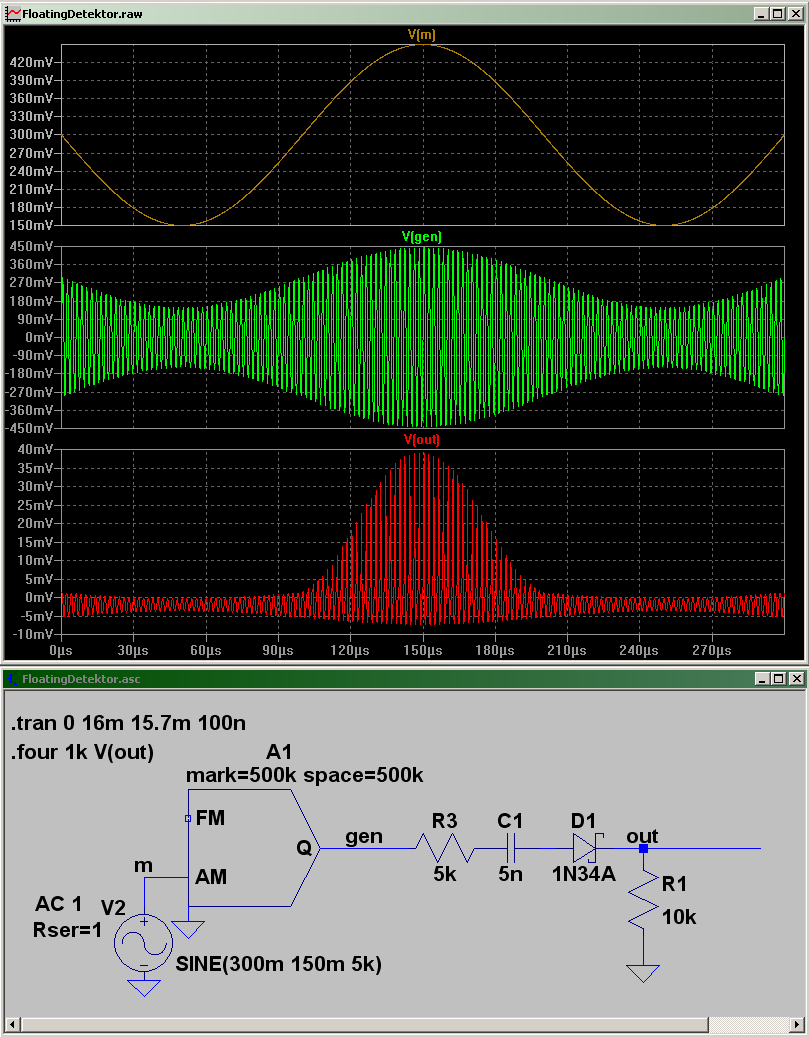

Chilli když vezmete floatingdetektor a AM modulaci vznikne hrůzné zkreslení jak vidět na obrázku 1. NA OSTATNÍCH DVOU JE TO CO NAMĚŘÍTE MÍSTO TOHO NA JEDNÉ DIODĚ NEBO NA ZDVOJOVAČI NAPĚTÍ SE DVĚMA.
Pokud se to teda někde používá, tak to nemá být na AM a netuším, co to dělá na SSB. Obávám se, že nic dobrýho.
No a tohle je ukázka jak to udělat blbě, že. Dioda nemá zatěžovací odpor. No a tím je to všechno kde? No právě tam! Když huš, tak bych ten kond dal před diodu a předpětí báze honil naopak přes diodu, tím by se zvýšila citlivost detektoru a zátěž diody by dělal tranzistor.
Floatingdetektor s diodou
)
