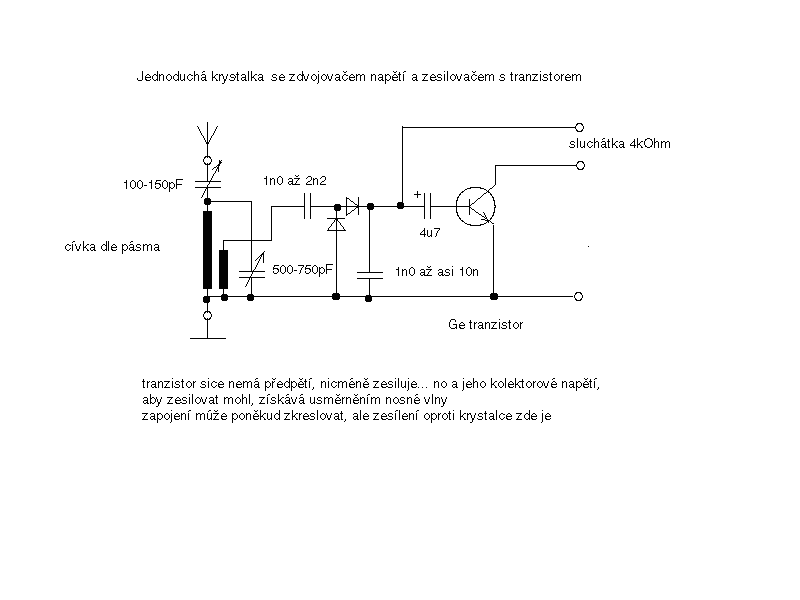

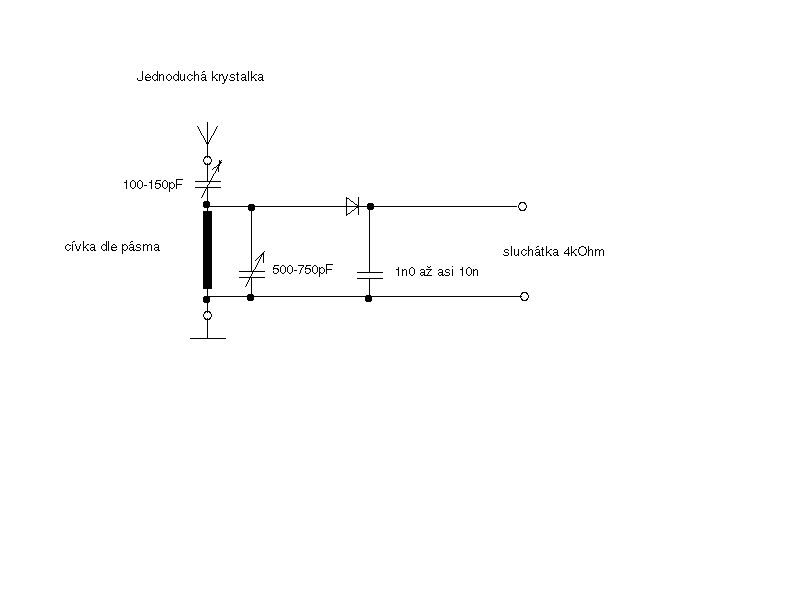

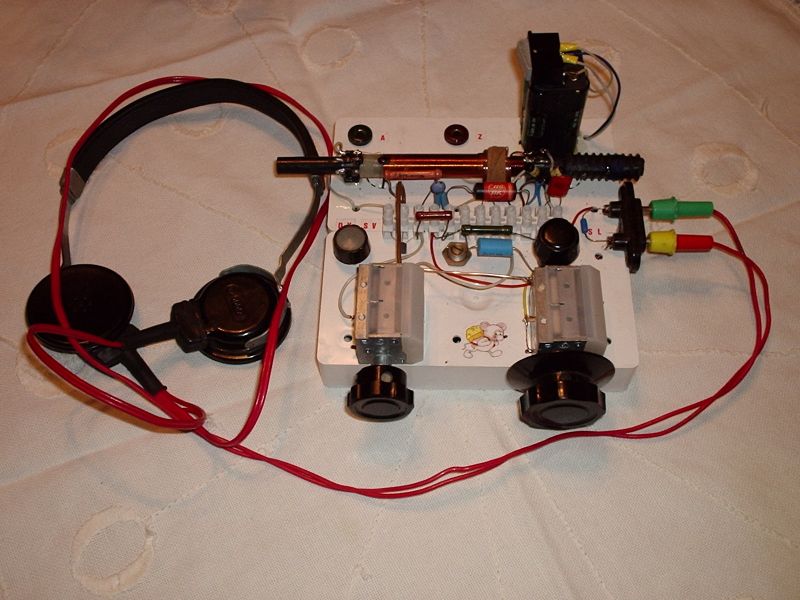

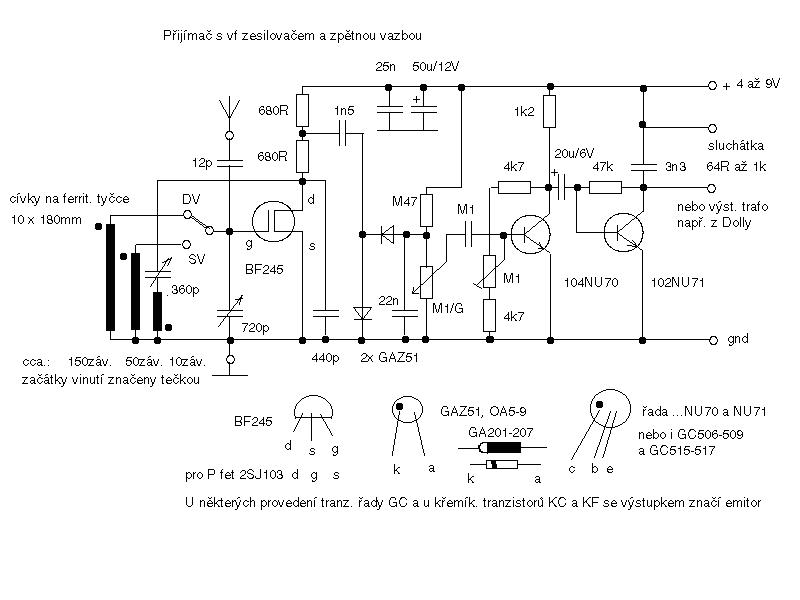

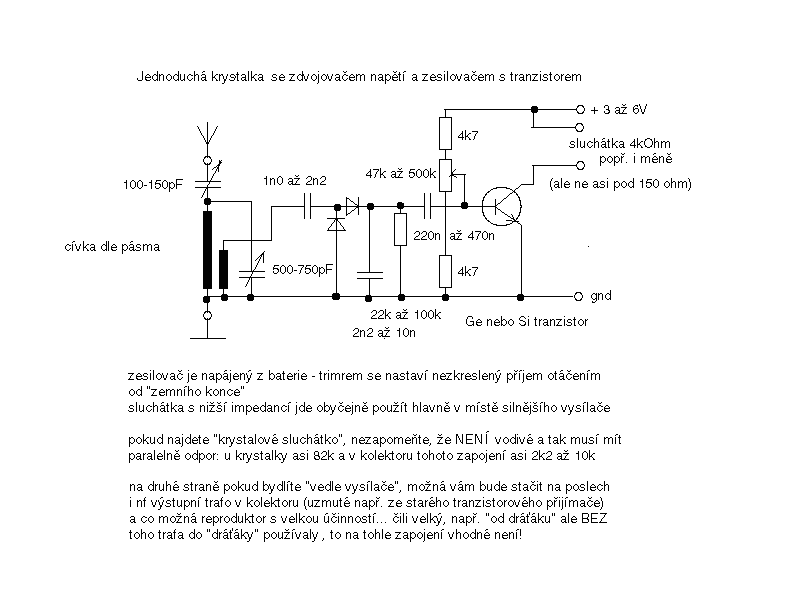

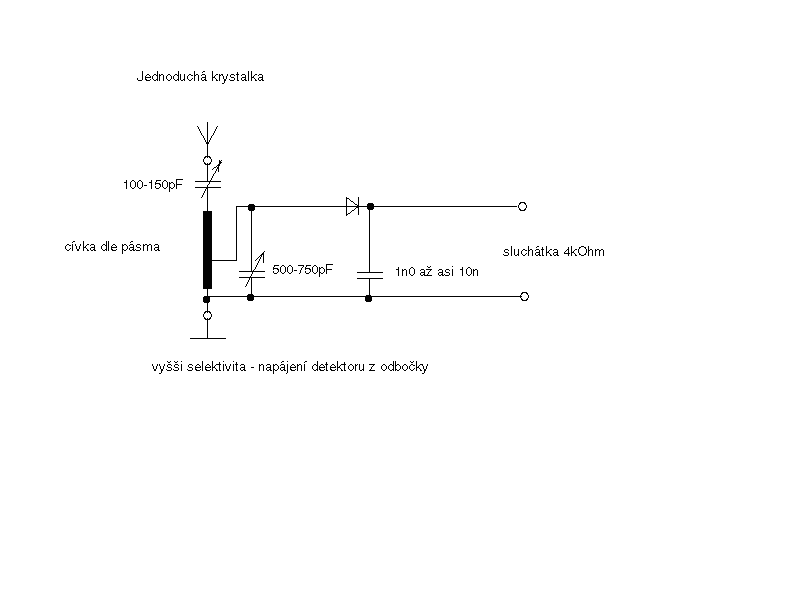

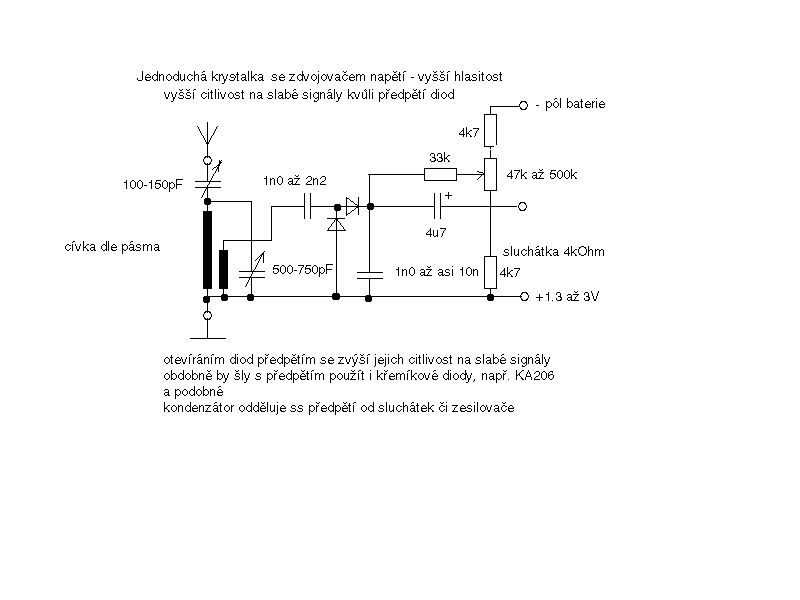

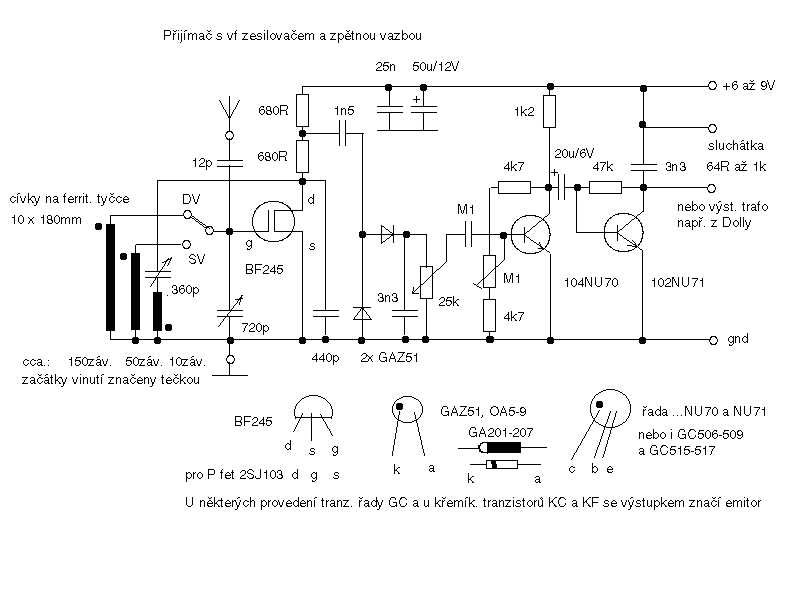

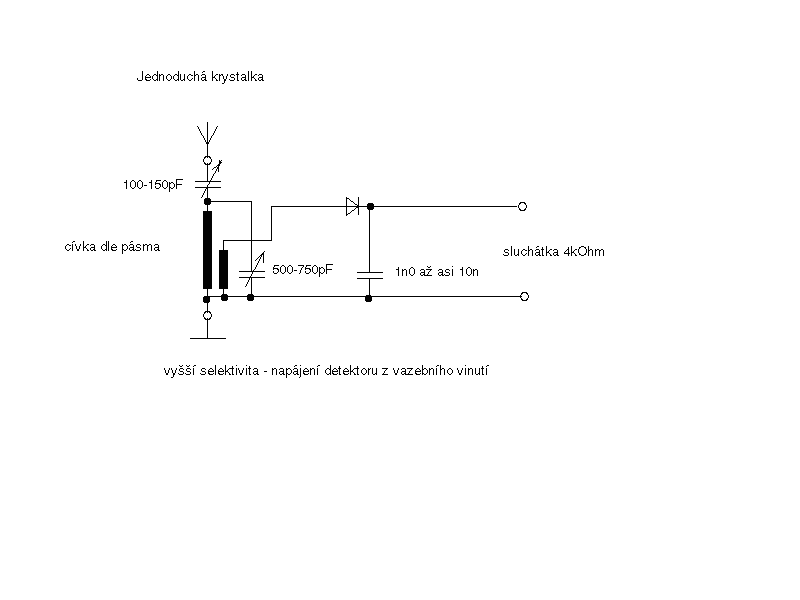

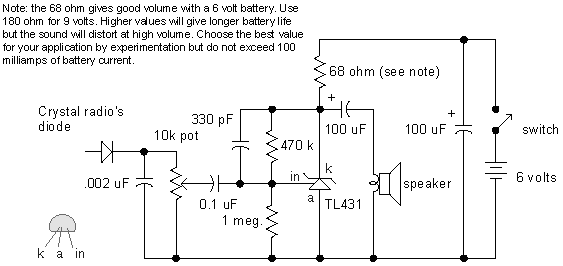

![]() ![]() Vydáno dne 05. 11. 2004 (5285 přečtení) Zkušební deska na jednoduché přijímače včetně schémat, popisu a fotek. Od krystalky k audionu a možná i dál ![]() ![]() Začal bych tím, co by se na mojí zkušební desce (spíše na krabici) mělo dát postavit a co budeme potřebovat. V závěru článku pak uvedu kde a co by se mělo dát chytit v pásmu SV a DV a jak případně navinout vhodné cívky na trubku, neseženeme-li feritovou tyčku. A protože dnes už opravdu není jednoduché sehnat některé věci, zvláště pak v Brně, neberte prosím odkazy na to co kde mají či co mohu poskytnout já jako "skrytou reklamu". Jde mi o to, abyste při stavbě na něčem nezůstali "viset". Takže: začal bych běžnými a jednoduchými zapojeními: některá už jsou ale dnes "zapomenuta". První bude běžné zapojení krystalky, pak krystalka se zdvojovačem napětí, ta stejná, ale s předpětím diod, přijímač s tranzistorovým zesilovačem bez napájení, podobný ale s napájením a posléze audion se zpětnou vazbou. Z dalších zapojení bych mohl doporučit k vyzkoušení přijímač doplněný o vf zesilovač, popřípadě reflexní zapojení. A co budeme potřebovat: především z něčeho udělat "šasi" na zařízení. Já to provedl slepením dvou instalačních krabic rozměru asi 28x80x160mm. (Podotýkám, že stejně dobře na všechny upevnění můžete použít šroubky a matičky, ale já strašně nerad vrtám dírky a na ty šroubečky už jaksi nevidím). K lepení se hodí buď vteřinová lepidla ve formě gelu (nepotřebují ideálně rovné plochy) nebo "desetiminutový epoxyd". Dále pak tak čtyři zdířky, pár banánků a stará 4kiloohmová sluchátka (sluchátka k walkmanu ne, ty mají příliš malou impedanci!) . Zde může být problém kde je vzít, ale na burzách se občas něco najde a stačí i jedno sluchátko. Přijímačům s tranzistorovým a napájeným zesilovačem by stačily i sluchátka tak 150-500 ohm. Dále pak jeden vypínač (na napájení), jeden přepínač (pokud bychom chtěli přepínat DV a SV rozsahy) a dva ladící kondenzátory. Normálně by bylo nejlíp použít jeden asi 500pF pro ladění a druhý asi 200pF na zpětnou vazbu či na vazbu s anténou. To ale asi neseženete - v Praze a např. v Brně "U Bučka" se ale dají koupit kondenzátory po asi 25-50k kus a patrně s kapacitou 340 a 380pF (jde o duály). No a ty nám stačí, neb pak můžeme jeden zapojit paralelně pro ladění a druhý seriově na vazbu a dostaneme tak asi 180pF a 720pF. (I když je fakt, že na zpětnou vazbu by byl nejlepší diferenciální kondenzátor) Další potřebnou věcí je feritová anténa či aspoň tyčka a to čím větší, tím líp. Na ty se nejlépe chodí do starých přijímačů, hlavně pak sovětské výroby jako je VEF206 a podobných. Výhodou je, že mají obyčejně všechna potřebná vinutí. Potřebujeme jedno pro DV, jedno pro SV, jedno na vazbu s anténou popř na zpětnou vazbu, a jedno vazební - nebo odbočku na vinutí DV a SV asi v desetině závitů jejich vinutí od "zemního konce". Zpětnovazební vinutí (alternativně použité jako anténní vazba) má asi 10 závitů, vazební - pokud nejsou odbočky a nechcete vinout dvě extra pro každý rozsah jedno) má tak asi 12-18 závitů. Ladící vinutí bývají kolem 50-60 závitů pro SV a 150-180 závitů pro DV a pokud to budete vinout sami, stačí to smaltovaným drátem průměru někde mezi 0,2 až 0,4mm což platí i o případném vinutí cívek na novodurovou trubku. Dále se pak bude hodit jeden potenciometr či trimr hodnoty tak mezi 47k až 500k na nastavování předpětí diod či tranzistoru. Tady bych doporučil z každé strany přidat odpor tak 4k7 - důvod je ten, že při vyjetí na konec dráhy se jinak dostanete na plný potenciál a odpor by tak měl snížit proud natolik, že "nespálíte diody či tranzistor". No a na obou koncích je proto, aby bylo jedno, jak ten trimr zapojíte. Na případné řízení hlasitosti lze použít prakticky jakýkoli potenciometr s hodnotou tak 5 až 50k. Napájecí napětí je nejlíp řešit držákem na tužkové články - stačí na dva, já musel použít čtyři, neb bohužel jiný držák neměli. S vyšším napětím to ovšem i silněji hraje. Pro spojování součástek použijeme dvě lámací svorkovnice, stačí ty nejmenší. Kondenzátory a odpory: nejlíp je "navštívit" doma šuplík a najít různé už nepoužívané součástky větších rozměrů s "tlustými a dlouhými" přívody a popsané hodnotami a nikoli barevným značením. To jsou tedy základní pasívní prvky. Tím se dostáváme k aktivním prvkům: byl na mne i dotaz, jak udělat galenitový detektor. No... mechanicky to není jednoduché, nemáte li doma soustruh, skleněné trubičky a podobné věci. V principu jde o kousek galenitu v držáčku, na kterém se hledá pružným, tenkým a nejlépe platinovým drátkem "to vhodné místo". To JDE postavit - ale problém bude hlavně s tenkým a pružným drátkem". Já takový detektor (a funkční!!) postavil ze zbytků starého, takže tam byl aspoň držáček a drátek na kulovém kloubu. Na galenit se nejlépe chodí do geologické sbírky místní školy... kousek se tam snad najde. Jinak můžeme použít klasické staré germaniové diody - od 1NN40 přes 1NN41 a GA201 až po OA5 či GAZ51 a podobné. (Tedy - kdybyste měli něco z řady 1NN40 - tak si na mne vzpomeňte, marně ji léta hledám...) Pokud je nemáte, použijte třeba BAT46 - to je shottky dioda - pozor běžné křemíkové diody jak KA206 a pod. zde nefungují - tedy minimálně ne bez předpětí! Na Ge diody se nejlépe chodí na šrotiště (v Brně do Rekomu) - ve starých počítačích (myslím opravdu staré, čili sálové a tak - ne pentium 75...) jich byly spousty - a zrovna na těch samých deskách najdete často i dnes nesehnatelné Ge tranzistory. Navíc tyto tranzistory stačí i na audion: byly totiž vf nebo "spínací" a tak je jedno, "zakopnete-li" o desku s 155NU70 či GS506, OC170 nebo něčím "z Ruska". Pouze pozor na to, že "co není Tesla, je obyčejně PNP!" To pak v zapojeních vyžaduje změnit polaritu zdroje a diod!! Nemáte-li jinou možnost a chcete nějaké Ge tranzistory, zašlete mi nadepsanou obálku se známkou: mám jich doma nevyužitých desítky různých typů. Z "křemíků" doporučuji použít něco jako KF506-508 nebo KC či BC... Ty jsou (pro nás v těchto zapojeních) "vf" fakticky všechny... Pro zkoušky si popřípadě kupte i "feta" BF245 či 2SJ103 (Pozor: uvědomte si, zda budete používat NPN či PNP tranzistory. K tomu dodávám, že BF je N fet, kdežto 2SJ je P fet! ). "Extrémisti" pak mohou využít i zde neuváděná zapojení s elektronkami - na 1L33 či 1F33 někde ještě narazíte a "hrají" i s anodovým napětím kolem 20 voltů. (Viz můj článek a zapojení v AR 4/2003 - zde najdete i zapojení reflexních přijímačů s tranzistory. Tím se dostáváme ke stavbě. Stručný popis je přímo ve schematech. Doporučuji začít od krystalky a až ta hraje, pokračovat teprve dál. Pozor především na správnou polaritu tranzistorů a diod v souvislosti s polaritou zdroje - pnp tranzistory a 2SJ103 mají na kolektoru MINUS, NPN a BF245 PLUS! Předpětí diodám a tranzistoru se vždy nastavuje otáčením od zemního konce trimru! No a zpětnovazební vinutí musí být zapojeno v OPAČNÉ polaritě jak vinutí hlavní - ostatně, pokud vám vazba nenaskočí (opět začínáme od nejmenší kapacity kondenzátoru pro řízení vazby), prohoďte vývody zpětnovazebního vinutí mezi sebou.) Uvádím i jedno zvláště "zrůdné" zapojení zesilovače ke krystalce s obvodem TL431, který se běžně užívá pochopitelně na zcela jiné věci - no ale zase můžete zkusit reproduktorek... takových zapojení je kupodivu na internetu v USA celá řada, takže tam najdete kde co, co by vás nenapadlo ani omylem. ![]() ![]() ![]() ![]() Nechci zde uvádět přesné rozbory funkce všech zapojení - zabralo by to tak jedno číslo AR - ale návody jsou určeny těm, kteří funkci součástek už znají (ostatně učí se tuším i na ZDŠ ve fyzice). Spíš mi šlo o popis "z čeho a jak dnes" a o to, aby si staří radioamatéři při stavbě "něco pro děti" povzpomínali, jak začínali, nebo o to, aby tyhle základy byly využitelné v nějakém radiokroužku a pod. Vzhledem k tomu, že není nutno (víceméně) pájet spoje a vše jsem skládal "lepením", myslím (když si tak vzpomenu na sebe před třiceti lety), že je to celé (s poradou rodiče radioamatéra) konstruovatelné i pro děti od cca 10ti let. Navíc: je i čím pokračovat. Redakce AR má někde i další moje návody - např. zkušební desku s A244D nebo dříve vyšlá schémata jednoduchých přijímačů pro AM, FM a dokonce i pro AM letecké pásmo. No a kdo projde tato jednoduchá zapojení ve výše uvedeném článku, a naučí se pájet, neměl by mít problém ani s nimi. Ostatně šasi umožní stavět i oscilátory, generátory a řadu dalších jednoduchých zapojení, pokud nepůjde o vysoké frekvence, kde by vadily délky přívodů a podobné věci. K poslednímu zapojení s BF245: měl by zde být použit diferenciální kondenzátor, neb s ním pracuje zpětná vazba lépe. Ten ovšem není a to je důvod k použití kapacity 440pF proti zemi - a hodnota prostě taková byla. Vy ale použijete spíše 390 až 470pF. Vzhledem k vysokému vstupnímu odporu není potřeba vazební vinutí na vstup tranzistoru. No a závěrem: lze použít místo sluchátek i reproduktorek s výstupním trafem - např. z přijímače Dolly nebo i jiného. Jestliže nemáte jiná sluchátka jako 4kOhm, zapojte k nim paralelně odpor asi 1k5. Pokud hodláte použít v zesilovači místo NPN tranzistorů PNP, tak použijte i P fet 2SJ103 - prostě zapojíte to pak zcela stejně akorát otočíte polaritu baterie! A co přijímač umí: přes den s anténou asi 15m délky několik stanic na SV i na DV, v noci spousty stanic a ve dne také nejméně jednu na SV i na DV pouze na feritku. A závěrem něco k anténě a uzemnění: anténa je třeba alespoň 10m (pro zapojení jako je audion a pod.) či 15-30m pro krystalku - dle metody "čím jste dál od vysílače a čím má nižší výkon, tím delší". Jakým drátem je vcelku jedno, povede li anténa pokud možno vodorovně - stačí např. drát 0.75mm. Před bouřkou je nutné anténu vypojit a NESAHAT pak na banánek od ní! Indukovaná napětí jsou až stovky voltů - o případném blesku nemluvě, že... a ty indukovaná napětí tam mohou být, i je-li anténa na půdě!!! Doporučuji oknem protáhnout "antenní fous" ale za okno dát spojku např. na banánky a před bouřkou a když nejste doma, "vyhodit drát ven", aby případný blesk či indukovaná napětí raději zůstaly za oknem. Pokud jde o uzemnění, tak hromosvod co vede kolem okna bych nedoporučoval...ono je klidně možné, že někdo "dole ukradl" kus zemnícího lana i se zemnící tyčkou a blesk by skončil u vás doma. Pokud tedy nemůžete doma udělat klasické uzemnění jak se kdysi dělalo, zemněte krystalky na vodovod, ovšem jen tehdy, když víte, že má kovové trubky a ne "plast", jak se dnes často dělá. Jinak jde zkusit "plyn" nebo "topení" ... tedy radiátory, pochopitelně po "odrápání barvy" z trubky. Dokonce se na to dělají svorky na "přizemnění" či "pospojování" což jsou asi tak ty názvy, pod kterými to seženete v prodejně elektro - čímž myslím elektro a ne "obchodňáky", kde jsou porady mizerné a znalosti "prodavačů" příšerné, ne-li životu nebezpečné! Hlavně proboha nezkoušejte najít "zemnící kolík" či "nulák" v zásuvce!!! To je už téměř pokus o sebevraždu - ono je sice pravda, že kolík je zemněn nebo zanulován - tedy spíš "měl by být", ale zásuvky, co mají fázi vpravo místo vlevo, kolík nikde ba i někdy na fázi, a na "nuláku či kolíku" 100V proti "zemi" (např. proti topení či zábradlí na balkoně) rozhodně NEJSOU vyjímkou!!! Zvláště pak na sídlištích stavěných jako "sídliště československo-sovětského přátelství"! Tam se totiž asi používaly "normy" ze Sibiře... a jak si někteří z vás pamatují, v Sovětském svazu bylo možné "zcela všechno!" Obdobně to platí o zdrojích: tady je tak malý odběr, že nejbezpečnější jsou "baterky", takže neriskujte se zdroji "z asijské burzy" a pod. -krysa- ![]() ![]() ![]()
tabulka cívek:
DV 270kHz Topolná - prakticky po celé Moravě ( Celý článek | Autor: Krysatec | Počet komentářů: 11 | Přidat komentář | ![]() ![]() |
|
