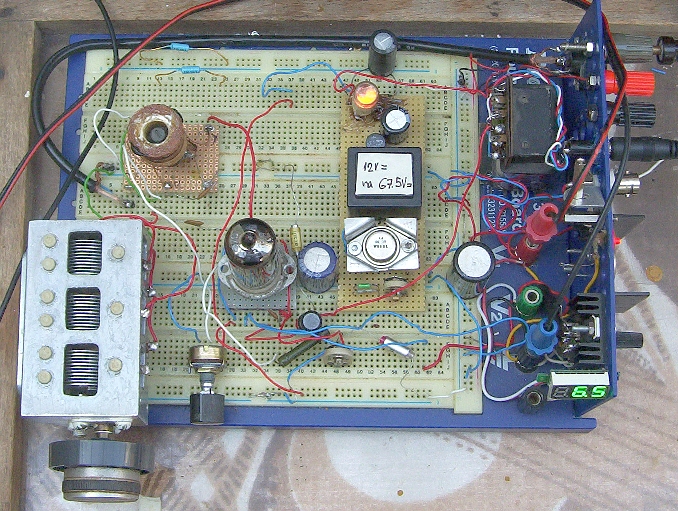

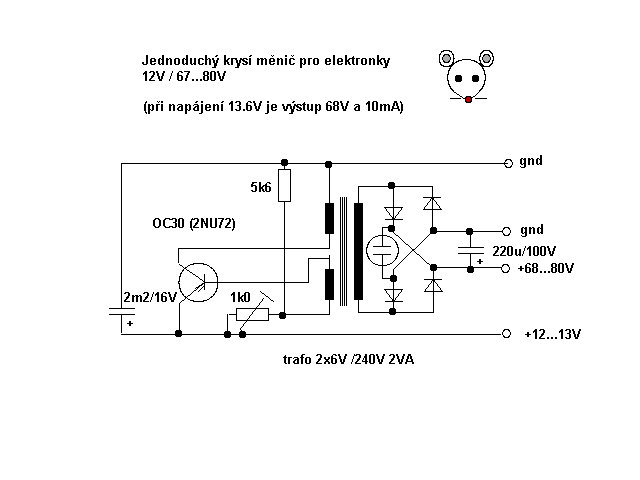

Doutnavka je vnitřek té ke sporáku ovšem bez odporu. Čili ta omezuje napětí naprázdno asi na 80V, ten zdroj je dost měkkej takže to stačí zapojit jak to je! Já tam ovšem mám nižší odpor do báze (5k6 místo dřív použitýho 22k) což znamená , že zdroj je sice mírně tvrdší a výstupní napětí je nižší i naprázdno, ale zase už dnes nepotřebuju složitý filtrace RC členy v cestě napájení měniče protože to kmitá tak nízko, že do přijímače absolutně nic neleze a vrčení je slyšet pouze když dám prst na chladič tý OC30! Jinak vůbec nic!! No takže jsem to nechal takto, že. Pokud proud vystoupá někam za 12-13mA tak výstupní napětí klesne na asi 50V což odpovídá tomu přijímači s ruskýma elektronkama 6žxxp. Na větší proudy ale i větší napětí bych musel postavit jiný měnič s mnohem větším trafem, ale kolikrát bych ho asi využil?? Ostatně: na to bych měl externí zdroj s trafem kde si můžu navolit kde co až asi po 500V. Ale s těma napětíma nad asi těch 80V není moc rozumný na tom poli vůbec dělat, že. Už tohle je i s ohledem na velký filtrační kond (200u/100V) za graetzem tak na hranici bezpečnosti. Ale jak říkám, především se tímto vyřešilo vrčení co lezlo do přijímače jak anodovým napětím tak zpětně z měniče do společného napájení a zemí. Teď nejsou nikde žádný RC filtry ani tlumivky a přitom je klid! Celkově to vidíte na posledním obrázku.
