Dvě zapojení MW přijímače

Dvě zapojení MW přijímače
Vydáno dne 15. 09. 2014 (229 přečtení)

s E180F

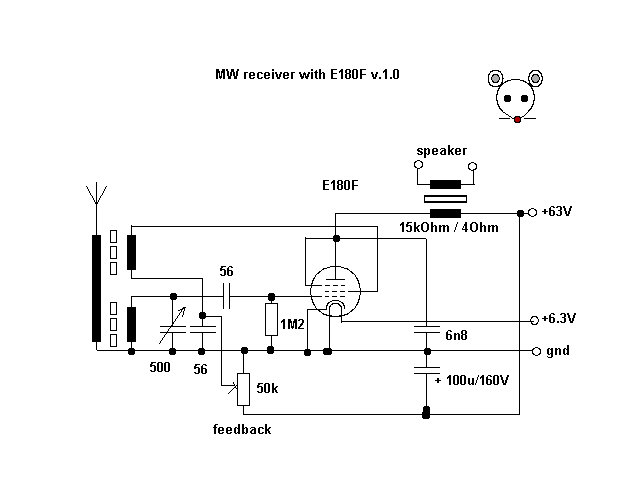

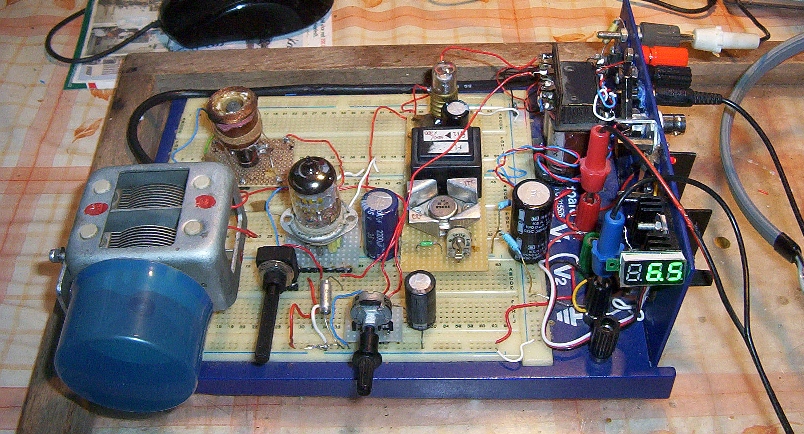

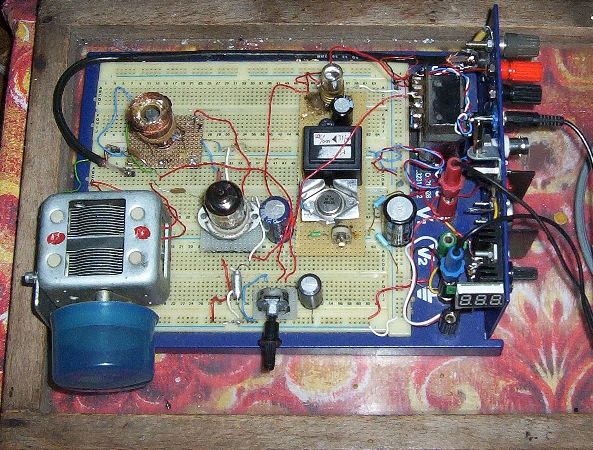

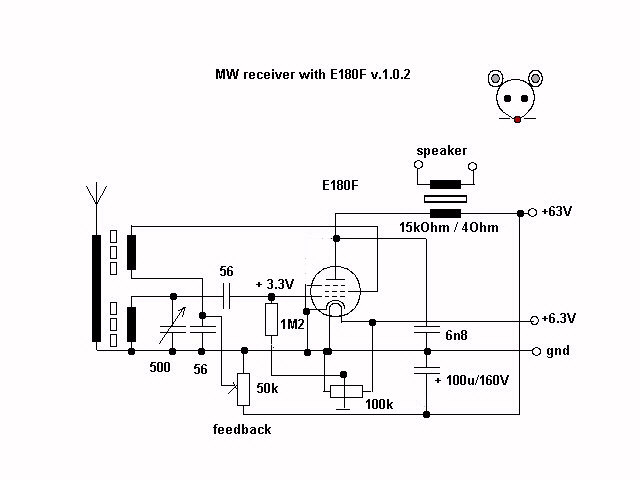

Novy1 Oba přijímače jsou podobný, ovšem v jednom zapojení se E180F používá jako tetroda a v druhým jako pentoda. Oboje zvyšuje zesílení, tj. jak zapojení g3 na anodu tak kladné předpětí asi 3V pro g1 ale NEJDE to použít SOUČASNĚ. Zapojení jako pentoda se zdá nepatrně lepší. Vazební kapacitu a zpětnovazební je nutné vyzkoušet. Jak vidíte na desce je jiný trafo, teda výstupák. Tento má vinutí 15kOhm (impedance, né odpor!) kde je odbočka uprostřed (takže tam bude impedance něco pod 4kOhm) na 4Ohmy, kde je ovšem taky odbočka uprostřed.
Původně ho někdo navinul pro Sonoretu, no a tohle vydrželo zatím co to síťový
chcíplo. Neliší se to (až na ty odbočky) nijak moc od toho co jsem tam měl
předtím.

Závěrem vyčkám příchodu slíbené elektronky 6ž52p což by mělo jít bez nutnosti
zapojovat jinak nožky. Ovšem 6ž52p je dělaná na napětí pod 100V na anodě (E180F
pro až 200V na anodě a S je asi 16mA/V). A co je zajímavější, S je 55mA/V !!!
To značí, že i připochcíplá je asi lepší jak nová E180F!

Až to vyzkouším, tak sem napištím a přesunu ten článek dopředu protože ještě s
oběma hodlám zkusit negadyn. V zásadě na tom nebude nic novýho, ale ty
elektronky jsem jako negadyn nezkoušel a když huš je u té E180F tak výraznej
efekt když se použije pro g1 kladný předpětí, tak to ASI FUNGOVAT BUDE.
Ten negadyn chodil i s horšíma (EF85 a pod) a to i s 12V na anodě.
Ale ostatně tohle jde taky s nízkým napětím na anodě.

Ovšem s těma 60V na anodě (víc nedá ten měnič když je tak zatíženej) je v tichý
místnosti slyšet Dobrochov i na reprák. Pochopitelně né na nějakou malou novou
sračku s účinností "hovnohovnonic" a bez bedny, ale na bednu školního rozhlasu
kde byl ARO689! S novýma malýma reprákama po testech "aby to hrálo" spíš
skončíte "na áru". Kdybych tomu zasolil tak 150V asi by to bylo lepší, ale zase
se mi nechce tahat sem zdroj na ostatně už nebezpečný napětí. V tom "osvětlení"
na to prd vidím a nehodlám se nechat okopávat. Jo... ...a taky velký ellyty
(kapacitou) nutný k filtraci mám tak obyčejně na 100V.

Kdybysme nebyli (zase!) jediný město v ČR, kde nás ojebali hned o tři MW
vysílače a to hned po jejich rekonstrukci, tak by to na ten reprák jelo jistě!
Bohužel v Brně jsou navíc i zásadně nejvyšší ceny (i benzínu), nejde nic sehnat
a vše je daný už tím, že na "náměstí své boudy" máme černýho čuráka! (..myslím
toho od Onderky, Obama ještě nepřijel...).
