ale i jinou ECL/PCL
No tak tohle by mělo dle mne chodit i s ECL81,82,86 nebo s PCL82 a s EZ80 v usměrňovači. Ty hodnoty součástek nebudou asi kritický, maximálně bude potřeba upravit odpor v katodě nebo snížit napájecí napětí. Asi bych to ale nestavěl jako univerzál (musíte oddělit zem i antenu kondem tak na 3kV a všechno izolovat) a když už, použil bych naopak snížení napětí z 230V AC někam na těch 120-150V AC. Tj. asi trafo 220/120V na 6.3V a asi vynechal i usměrňovačku (kvůli žhavení) a dal tam Si diodu či diody. A nevím, zda těch 2x16u ve filtraci bude stačit, použil bych mnohem víc (třeba 2x50u/300V) ale musíte dát bacha aby diody vydržely ty nabíjecí proudy případně ten proud po zapnutí omezit!!!Pokud nemáte druhý ladikond, použijte na vazbu trimr nebo pevný kond a nastavujte ji šukáním anodovým napětím v triodě potenciometrem, to zaručeně jde taky. (Misto odporu 100k z napájení dáte tak 100-250k poťák coby dělič napětí tím běžcem směrem k anodě - musíte ovšem uvážit jaký výkon na něm spadne takže žádný miniaturní sračky z Číny! Ovšem TP280 by to asi vydržet měl)

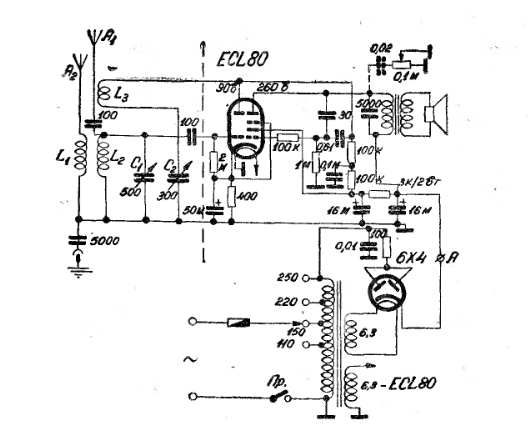

MW přijímač s ECL80
No tak tohle by mělo dle mne chodit i s ECL81,82,86 nebo s PCL82 a s EZ80 v usměrňovači. Ty hodnoty součástek nebudou asi kritický, maximálně bude potřeba upravit odpor v katodě nebo snížit napájecí napětí. Asi bych to ale nestavěl jako univerzál (musíte oddělit zem i antenu kondem tak na 3kV a všechno izolovat) a když už, použil bych naopak snížení napětí z 230V AC někam na těch 120-150V AC. Tj. asi trafo 220/120V na 6.3V a asi vynechal i usměrňovačku (kvůli žhavení) a dal tam Si diodu či diody. A nevím, zda těch 2x16u ve filtraci bude stačit, použil bych mnohem víc (třeba 2x50u/300V) ale musíte dát bacha aby diody vydržely ty nabíjecí proudy případně ten proud po zapnutí omezit!!!
)
