 Co s Esakiho (tunelovou) diodou?
Vydáno dne 27. 09. 2004 (679 přečtení)
Když jsem se před chvílí jako myš hrabal v literatruře, hledajíc schema toho zapojení s elektronkou bez anodového napětí, narazil jsem na další zajímavá zapojení.

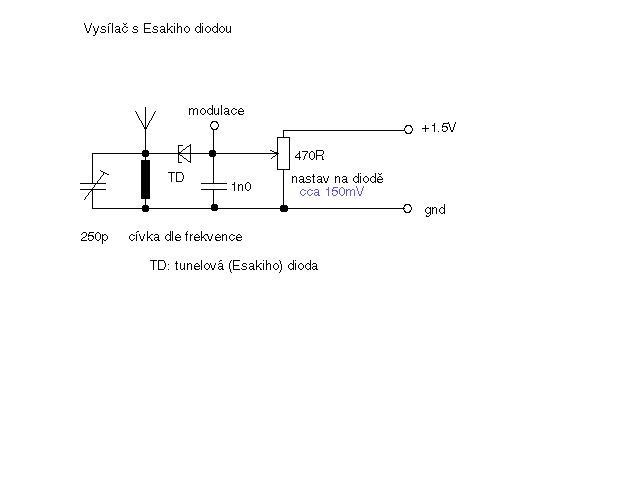

Předem ale musím říct, že netuším, kde u nás vzít Esakiho čili tunelovou diodu, ač se prokazatelně v zahraničí vyrábí. (Snad někdo ví kde ji vzít?) Zapojení je známé svou jednoduchostí a velkým kmitočtovým rozsahem (od nf po desítky či stovky MHz dle diody) a potřebou jen nízkého napájecího napětí - mé schémata uvádějí, že dioda potřebuje jen asi 150mV. Např. vysílač s Esakiho diodou vypadá jako klasické zapjení krystalky, kde na diodu se v propustném směru přivádí z děliče napětí (z děliče proto, že se to napájí článkem 1,5V) a to je VŚE! V principu to jde tak daleko, že kdybyste do krystalky dali Esakiho diodu a ten dělič, a nastavili ho aby se dioda s laděným obvodem rozkmitala, tak při mluvení do sluchátek dostanete na anténě namodulovaný signál! Samozřejmě výkon není nic moc. Ale mám takový krásně šílený nápad na vyzkoušení např. na chatě: představte si, že si postavíte " krystalku" kde jen přepnutím vhodné diody a jejího předpětí máte rázem z přijímače vysílač! Neříkejte mi, že byste to nezkusili! Ale napadají mne i jiné hříčky: Například automatický maják živený vysílačem - stačí postavit vysílač s Esakiho diodou a živit ho usměrněnou vlnou jiného vysílače (představa: bójka na vodě, na nějakou frekvenci má dipol a usměrňovače. Přiblíží se loďka a "zavysílá", následně se tedy rozkmitá Esakiho dioda a bójka na vás na jiné frekvenci pípne. Protože pípne jen na malou vzdálenost, poznáte např. za mlhy že jste u "svého" přístaviště na přehradě pod chatou...). Pochopitelně i jiné: např. postavíte si nf generátor živící se z nosné v CB pásmu a budící piezoměnič. Pověsíte ho na klíče, a když nejsou k najití, zaklíčujete "ručku" a generátorek na vás zapiští... Nebo třeba použijete laděný obvod v pásmu asi 10-100kHz, a anténu, usměrníte tlumené kmity vzniklé´úderem blesku, a nf generátorek na vás opět při každém blesku pípne. Atd atd... nápadům se meze nekladou. Co si tedy pohrát s nějakou Esakiho diodou, když už jsou ty dovolené?
Literatura: A.Židan - B.Milobar "Rádioamatérské prístoje s tranzistormi" str. 163 (slovensky)
Poznámka o pár dnů později: napadlo mne prohledat internet, tedy né že bych se do toho tak hrnul, ale po prohášeních "na co to bude" či "to je blbost" mi to nedalo. Výsledek: není to blbost! Viz pracně nalezený odkaz zde: http://www.midnightscience.com/_xtal/0000012d.htm
