Onehdy mi přišel návod na tlustou feritku poskládanou z asi 20 tyček do trubky. To je sice pěkné, ale někdo by ty tyčky taky musel prodávat, což se jaksi neděje.

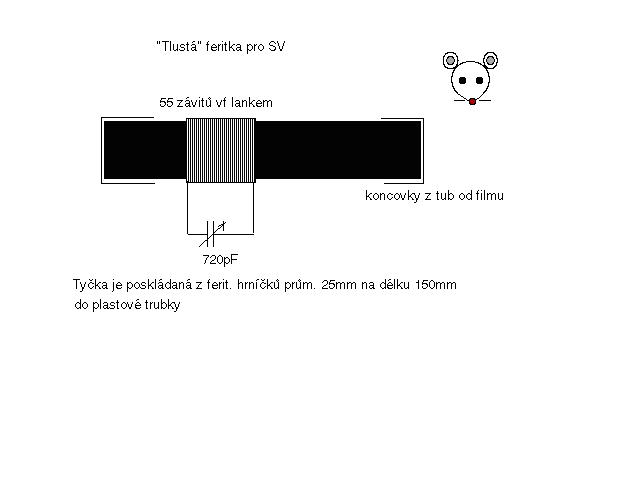

Takže jsem zkusil verzi, co jsem navrhoval, tj. feritku poskládanou z hrníčků. Našel jsem jich doma hrst o průměru 25mm a část měla udané Al 4200, ty jsem dal doprostřed a zbytek bez označení symetricky z obou stran. Celé jsem to naskládal do plastové trubky o průměru něco přes 25mm a délky asi 150mm. Koncové ferity jsem zalepil chemoprenem, aby to "neštěrchalo" a na konce nasunul krabičky od filmu (kulaté, plastové). Zhruba od prostředku k jedné straně jsem navinul 55 závitů vf lankem a přidal ladící kondenzátor 720pF (duál, co se prodává v Praze asi za 35k). Ladí to přes celé SV pásmo. No a evidentně to dává silnějši signál, jako běžná feritka průměru 10mm a stejné délky. Teď uvažuji, že bych to skusil odtlumit buď Esakiho diodou, kterou už mám na cestě, nebo dvojicí fetů, kdyby to nešlo.
Pro zajímavost:

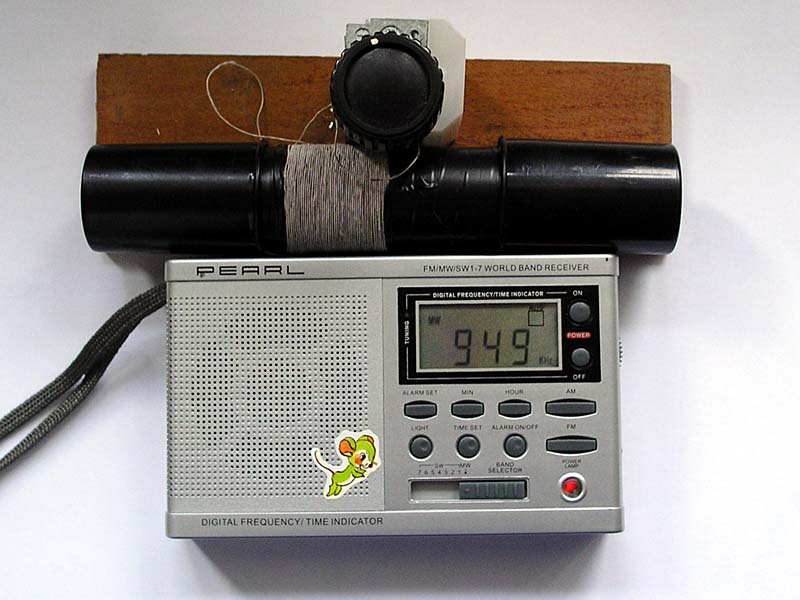

pokud feritku vážete na vnitřní feritku přijímače tím, že to celé k přijímači přiblížíte, tak najdete místo, kde signál při správném naladění nezesílí ale naopak spadne k nule! Což se děje patrně tím, že se odsaje energie z laděného obvodu přijímače. No a pokud jsem moh zkusit, moje tlustá feritka ji dokáže odsát na dvojnásobnou vzdálenost, jako ta běžná. Jakmile budou fotky a testy s Esakiho diodou, doplním je sem.
Tlustá feritka jako anténa
Takže jsem zkusil verzi, co jsem navrhoval, tj. feritku poskládanou z hrníčků. Našel jsem jich doma hrst o průměru 25mm a část měla udané Al 4200, ty jsem dal doprostřed a zbytek bez označení symetricky z obou stran. Celé jsem to naskládal do plastové trubky o průměru něco přes 25mm a délky asi 150mm. Koncové ferity jsem zalepil chemoprenem, aby to "neštěrchalo" a na konce nasunul krabičky od filmu (kulaté, plastové). Zhruba od prostředku k jedné straně jsem navinul 55 závitů vf lankem a přidal ladící kondenzátor 720pF (duál, co se prodává v Praze asi za 35k). Ladí to přes celé SV pásmo. No a evidentně to dává silnějši signál, jako běžná feritka průměru 10mm a stejné délky. Teď uvažuji, že bych to skusil odtlumit buď Esakiho diodou, kterou už mám na cestě, nebo dvojicí fetů, kdyby to nešlo.
)
