Několik poznámen na začátek:

První věc: Nepřehánějte to s výměnou MF filtru za užší, s filtrem pod 150kHz se vám bude mizerně ladit. Ovšem pokud najdete uvnitř filtr 280kHz, tak je vhodné ho vyměnit za užší. Pokud jde o AM část, i té by se hodil užší filtr, ale ten patrně u nás neseženete. Zkusil jsem dva filtry za sebou: to sice zvýší selektivitu ale poněkud poklesne citlivost. Navíc je tam na to dost málo místa.

Druhá věc: Dokud jste ještě v FM pásmu, tak na nějaké FM stanici dolaďte cívku FM demodulátoru. To je ta, co NENÍ u přepínače a je obyčejně bledě fialová (žlutá poblíž filtru 455kHz je na AM!) Tj. tak, že nastavíte kmitočet na stupnici přesně podle kmitočtu stanice a pokud je to nutné, dotáhnete cívku na nezkreslený příjem. Pokud se pokusíte přeladit přijímač do "dvoumetru", je možné obvod diskriminátoru nahradit krystalem 10,7MHz. Tím se sice zvýší demodulované napětí při příjmu NBFM, ale pro změnu se ztíží ladění...

Třetí věc: Pokud chcete na AM poslouchat CB stanice, vyšroubujte jádro cívky, co je nejblíž k této krajní poloze přepínače pásem tak, aby šlo přeladit pásmo asi do 27500kHz. CB pak můžete poslouchat "na boku křivky" i s AM demodulátorem v postačující kvalitě. Obdobně lze posunout i jiná krátkovlnná pásma. Obdobně by mělo být reálné připojením dvou kondenzátorů k AM ladícímu kondenzátoru dosáhnout příjmu ČR na 270kHz (Topolná) a to nejlépe tak, že by se k přepínání na DV využil přepínač clock/freq a jím se spínaly spínací diody a jimi pak ty doplňkové kondenzátory - tohle jsem ale nezkoušel.

Čtvrtá věc: Moc bych za to nedal, že přijímač byl původně navržen pro japonskou normu FM, čili asi 76-100MHz. Alespoň se tak zdá podle silně roztažených cívek. To vede k předpokladu, že jejich zmáčknutím by se mělo dát dostat i do bývalé normy 64-74MHz a s pomocí přídavných kapacit i do TV zvuků na kanálech R1 a R2 či E2 až E4. To by navíc nevyžadovalo změny demodulátoru, neb ty TV zvuky jsou vysílány též s FM modulací. Přepínání by mělo jít řešit opět pomocí kapacit a spínacích diod.

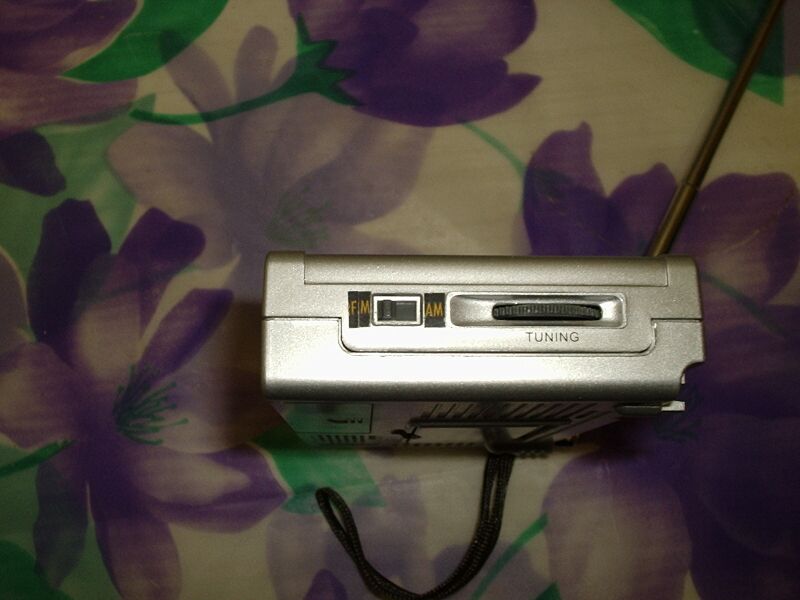

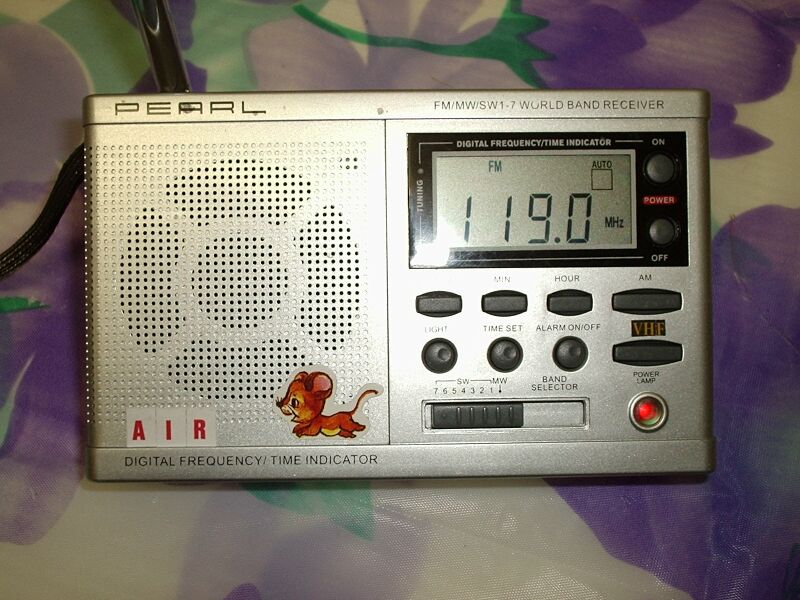

No a teď k úpravě pro AIR band: obě cívky vinuté drátem a napěchované navoskovanou pěnovkou zkraťte o stejný počet závitů, popř. oscilátorovou nahraďte asi jedním závitem na průměr 5mm s delšíma nožkama a druhou (vstupní) zkraťte asi na dva roztažené závity. Dolaďovacím trimrem na ladícím kondenzátoru pak nastavte rozsah asi 116 až 149MHz a trimrem vstupním (pod ním) dolaďte na maximum signál, pokud nějaký najdete. Ladění vstupu ale je poněkud tupé, takže asi zjistíte, že větší vliv má roztahování cívky než kroucení kondem a že i tak se toho moc nemění. (Když máte oddělanou zadní stěnu a přijímač anténou od sebe, tak trimry na FM jsou ty dva vpravo). Teď najdete propojku J6 a tu přerušíte: tím pádem byste měli slyšet ticho, neb jste odpojili cestu do nf zesilovače. (Propojka je napravo od int. obvodu - směrem k regulátoru hlasitosti). Vlevo je přepínač hodiny/stupnice. Jeho vývody odřežete nožem a proletujete tak, aby vám zůstal volný přepínač a fungovala stupnice. Jedním drátkem propojíte jeho střed přes kond 100n SMD na pravou stranu propojky tj. tu blíže k reg. hlasitosti. Jednu polohu dáte na druhý původní vývod propojky J6. Tím by po jeho sepnutí mělo zase vše jet jak bylo. Druhou polohu pak dáte přes drátek na první horní nohu zprava na IO při pohledu na spoj (je to ta co je nejblíž k cívce demodulátoru FM). (Ve schématu je označena číslem 1 a údajně má spínat "mute"). Tím jste získali bod, na kterém je při příjmu "FM" nikoli FM ale AM demodulace, což lze zjistit např. když zkusíte přijímat na násobku nosné svoji CB stanici a přepínat mezi AM a FM na ní. Ladění je sice poněkud ostré, ale zjistíte, že při vyladění signálu a přepínání modulace stanice a demodulátoru v přijímači se fakt něco mění - ovšem ten signál nesmí být extra silný, jinak, jak jsem už psal, bude při AM zkreslený zásluhou omezovače v mezifrekvenci. Taky ovšem zjistíte, že ač nejde u FM o NBFM demodulátor, přesto nějaký převaděč či stanici vysílající FM např. na "dvoumetru" slyšet můžete také. Pro normální příjem v SV-KV pásmech ovšem musíte mít přepínač přepnut do původní nf cesty, což doporučuju nějak označit.

Závěrem: nebude to asi "žádná sláva", ale na cesty kolem letiště a HAM převaděčů by to mělo stačit. Malá citlivost či zkreslení se dá tolerovat, a ostatně: vy snad víte o nějakém jiném radijku, které má hodiny, AM pásma a možnost poslechu CB a dvoumetru a leteckého provozu s digistupnicí a to celé za 4 Euro a hodinu práce? -jse-

Poznámka: neptejte se mne, jaké mne vedly technické informace k té "AM noze u IO" - žádné nebyly, prostě jsem to našel intuitivně. Co tam dělá AM signál je záhadou, neb vnitřní zapojení obvodu jaksi není. Navíc doporučuji dostavět si ze SMD či bezvývodových součástek předzesilovač NF z toho "mute" výstupu. Signál z něj je totiž slabší, jako signál z FM demodulátoru.
