 Přijímač s magickým okem EM83
Vydáno dne 23. 09. 2004 (1454 přečtení)
K tomuto možná dost podivnému zapojení mne
dovedl kolega, který si chtěl postavit "něco" s elektronkou na síť a "aby tam
bylo magické oko".
Jelikož náhodou mám větší zásobu "očí" EM83 výroby NDR, řekl
jsem si, že s tím zkusím něco postavit, aby to poslouchalo místní stanice a

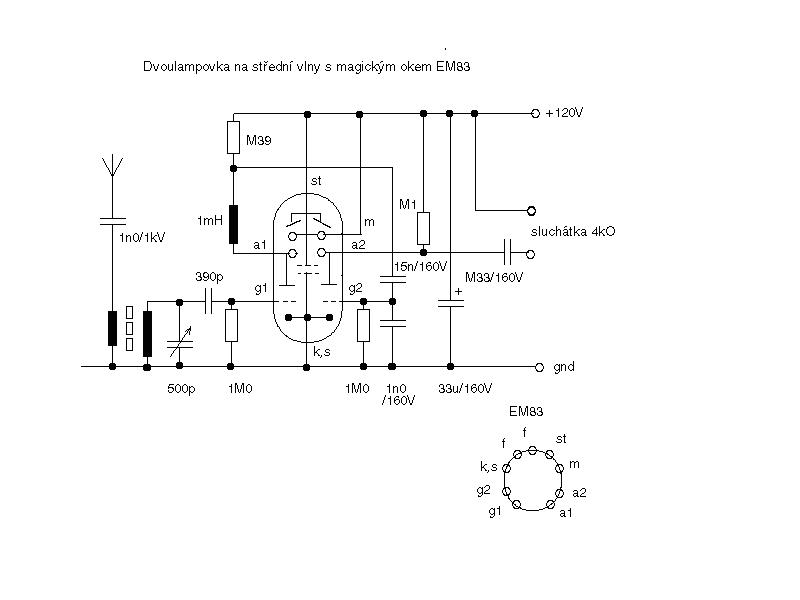

"pěkně zeleně blikalo". EM83 je náhodou dvojitý indikátor, tedy obsahuje dva
systémy a tímpádem i dvě triody. V mém zapojení první pracuje jako demodulátor
a druhá jako nf zesilovač, přičemž navíc první systém svítí podle síly signálu
zatímco druhý bliká v rytmu nf modulace a podle její hloubky. Vstupní laděný
obvod jsem použil ze starého elektronkového přijímače, ale klidně by šel použít
i obvod kde je cívka na feritové tyčce, jediný rozdíl je v tom, že u
tranzistorových přijímačů má anténní cívka jen několik závitů, kdežto u
elektronkových má naopak mnohem více závitů jako ladící cívka. (To ale není
problém, máme li např. feritku z přijímače co měl DV i SV, prostě použijeme DV
cívku jako anténní, obyčejně to pracuje líp, než když použijeme jen několik
závitů, zvláště s kratšími anténami). Jelikož zesílení je vcelku mizerné, je
opravdu vhodné mít ladící cívku vinutou vf lankem a vzduchový kondenzátor,
pokud ovšem podobnou věc doma ještě najdete. Výrazně to prospějě selektivitě i
citlivosti. K použití tlumivky v anodě první triody se došlo experimentálně:
prostě to s ní silněji hraje, patrně v důsledku vazeb uvnitř systému. Na druhé
straně pokusy o použití klasické zpětné vazby k podstatnému zlepšení nevedly.
Druhá trioda je zapojena jako nf zesilovač. Jelikož netuším, jak moc by se
elektronce líbila malá zátěž v anodě ale hlavně pak svítilo celé pole a to
neustále, zapojil jsem výstup přes kondenzátor. Sem pak můžeme zapojit klasická
4kiloohmová sluchátka (na které to hraje velice hlasitě), nebo máte li opravdu
silný signál, nějaké trafo a reproduktor. V tiché místnosti se to dá klidně
poslouchat, ač rezerva tu pochopitelně není žádná. Trafo by se dalo jistě nějak
optimalizovat ale já na zkoušku použil trafo z nějaké stolní počítačky s
převodem 220/1.5V a ve srovnání s výstupním trafem z elektronkového přijímače
to nemělo rozdíl, ten ostatně nebyl ani když jsem trafo připojil přímo do
anody ale jak říkám, tohle se elektronce nemusí moc líbit. Nejlépe by bylo
snížit kapacitu kondenzátoru na asi 33n, použít potenciometr 1M/G a klasické
zapojení s nějakou koncovou pentodou (třeba 6L31) a pak už to bude hrát opravdu
silně! Pokud jde o zdroj, našel jsem doma trafo co dávalo 6.3V (akorát pro
žhavení) a 120V což jsem jednocestně usměrnil diodou KY725 a bylo to. Nic
nevrčí, filtrace stačí. Vyšši napětí by jistě šlo také použít (asi do 250V) ale
neviděl jsem to jako nutnost, zvléště když jiné malé trafo doma nebylo. Je tu
ovšem možnost použít napětí sítě a zapojit přijímač jako "univerzál", ale to
znamená vše dokonale izolovat, včetně anténního vstupu kde by měl být kond na
5kV a navíc bych vřele nedoporučoval použití sluchátek. Takhle verze by snad
byla dobrá v dřevěné skříňce a se zesilovačem s 6L31 jak už jsem psal. Pak
můžete použít např trafo 220-120V/6.3V kde použijete odbočku 120V jako
autotransformátor. A závěrem: pokud nemáte EM83, myslím že v daném zapojení by
neměl být problém nahradit ho našima dvěma "očima" EM81 či EM84.
