RD detektor

RD detektor
Vydáno dne 23. 09. 2004 (961 přečtení)

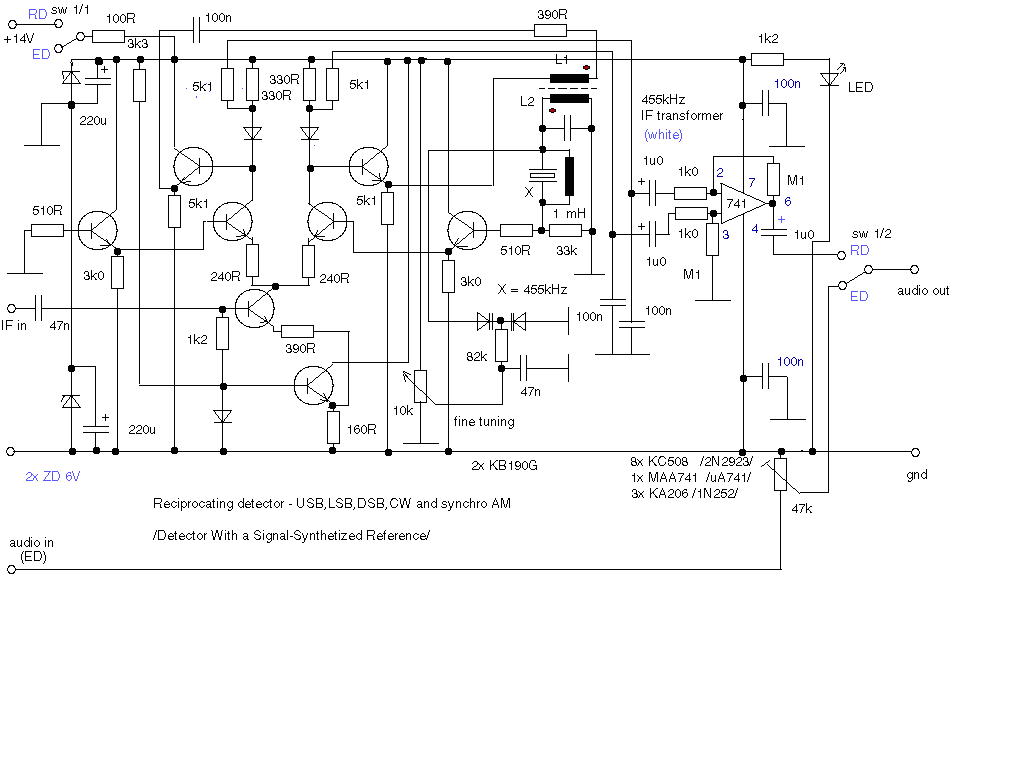

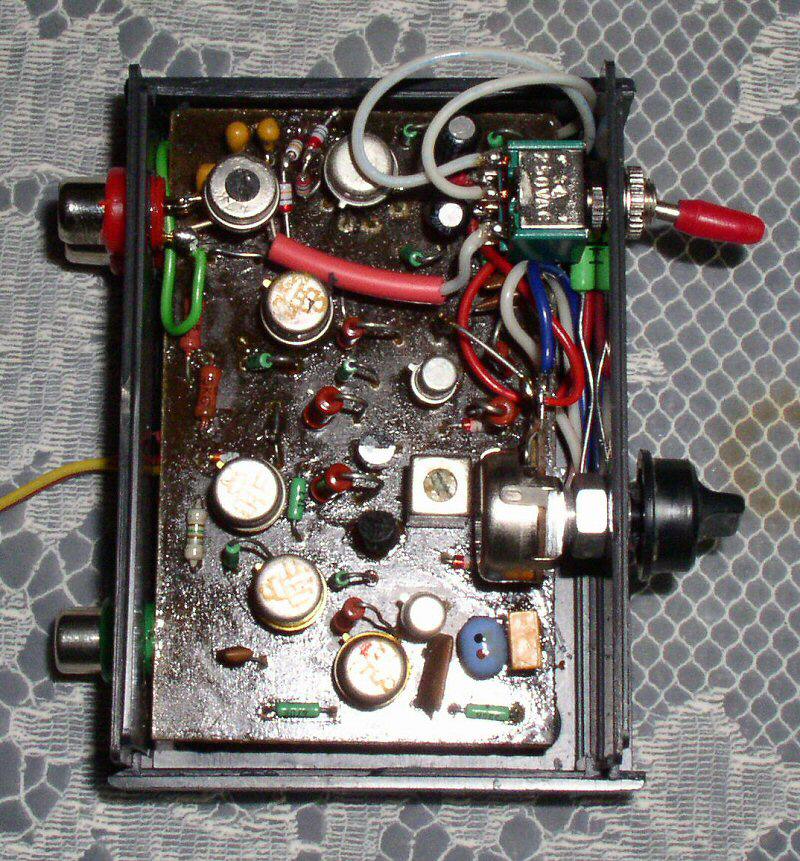

RD detektor není sice zcela nové zapojení, ale přesto je velmi vhodné k jednodušším přijímačům i dnes.

Všechny použité součástky jsou zcela běžné a u nás dostupné. Tranzistory můžeme nahradit jakýmkoli typem KC nebo i třeba KF 507, a diody mohou být nahrazeny např. typem KA 206. Tento detektor umožňuje příjem CW, USB, DSB, LSB, a AM bez přepínání, přičemž při přijmu DSB a AM se využívá synchronní demodulace. Při jiné šířce filtru je možno detektor použít i k přijmu FM, jak je popsáno v Ham Radio 3/1973. Místo krystalu lze použít i krystalový rezonátor, které se dnes vcelku běžně seženou alespoň pro frekvence 455 kHz a pro 450 kHz, což mívá většina přijímačů. Sám používám detektor jako externí zařízení k ATS 803 A. Obvod se mimojiné vyznačuje i odolností proti impulsnímu rušení a tím, že si produkuje vlastní referenční napětí s konstantnim poměrem vůči vstupnímu signálu. Praktickým poslechem bylo zjištěno, že s tímto detektorem jdou na ATSce číst CW signály, na které již vlastní detektor ATSky nestačí. Totéž se týká SSB. Na AM je činnost detektoru podobná, jako třeba i jednoduchého synchrodetektoru s MAA 661, ale tento detektor je citlivější a neprodukuje tolik šumu jako MAA. V obou případech je to však lepší, než původní detektory v ATS. U lepších přijímačů by asi rozdíl nebyl tak výrazný, ale mezi našimi členy jsou často dost staré " stroje", a tak se domnívám,že i tento detektor najde využití. Jeho popis můžete najít i např. v AR 4/74, kde je i plošný spoj.Laděný obvodje vinut na toroidu a má 30 na 115 závitů,tlumivka má indukčnost 10 mH. Počítám,že ale nic nezkazíte, použijete-li místo toroidu hrníčkové jádro, jako jsem to udělal sám. Pokud někdo z vás ví, jak toto zapojení řešit s integrovanými obvody, budu rád, když mi dá vědět.

( Celý článek | Autor: Krysatec | Počet komentářů: 0 | Přidat komentář |

)
