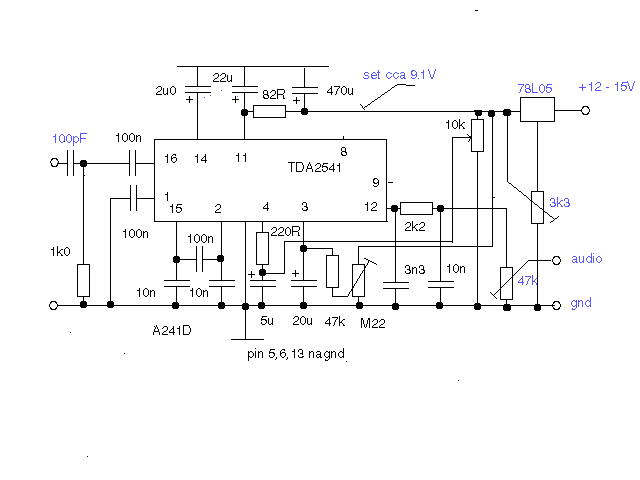

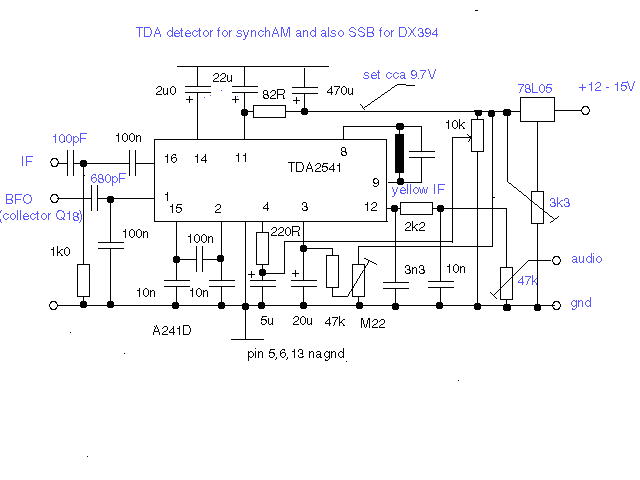

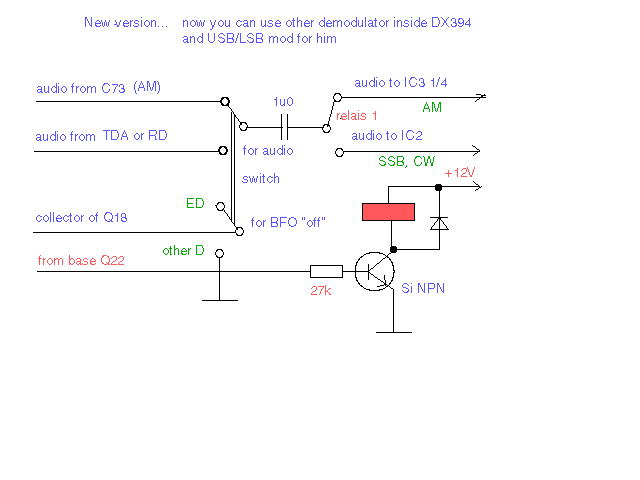

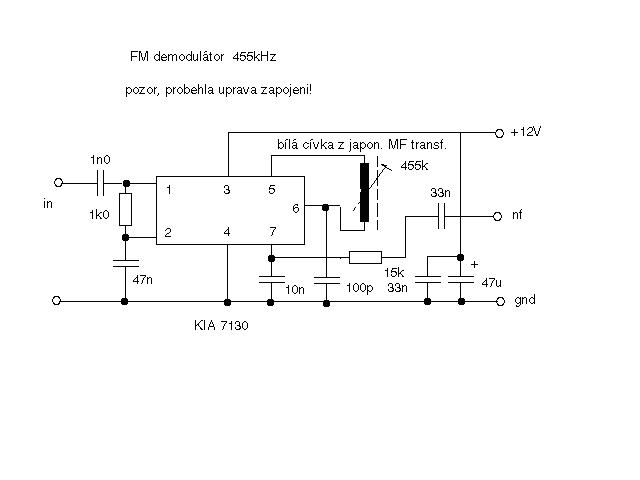

Dodatek: Posléze byly provedeny úpravy zapojení. Zkreslení při příjmu silných signálů závisí silně na přesnosti napájecího napětí pro obvod. Krom toho je vhodné použít úpravy, při které demodulátor dostává pouze JEDNO postranní pásmo, viz. další schema. Pokud použijete demodulátor JINDE než v DX394, a použijete i laděný obvod mezi pin 8/9, patrně ho budete muset přepínat podle pásem, v DX394 to není nutné neb tam se posouvá nosná a používá se jeden filtr jak pro USB tak pro LSB!

Ještě několik poznámek k úpravám DX394 Radio Shack. Na internetových stánkách se objevují řady úprav tohoto přijímače, ale myslím, že některé by opravdu stály za zmínku. Hlavně bych ale chtěl podnítit ostatní majitele přijímače aby též k něčemu přispěli podle vlastních zkušeností a ty ostatní, kteří by měli k některým úpravám co říct, aby nám poradili. Pokusím se to co vím uvést po bodech: 1/ Většina uživatelů si stěžuje na kvalitu reproduktoru, doporučuje se tedy použít jiný ač já spíše preferuji sluchátka. Nesmí ovšem jít o "walkmanové chrchly" za 50K. Mě osobně pěkně hrají sluchátka fy. ATA patrně někde z východu v ceně asi 300K a vyšší impedancí jak běžná sluchátka k walkmanům. Musíme ovšem použít redukci z 3,5mm mono na 3,5mm stereo. K tomu bych ale rád dodal, že řada uživatelů doporučuje vzhledem k dlouhodobé spolehlivosti do přijímače dát samici 6mm stereo (zapojenou jako mono). 2/ Byly zde pokusy nahradit detekční křemíkovou diodu diodou germaniovou či shottky. Bohužel citlivost přijímače se nezlepšila a tak je výměna bezpředmětná. 3/ K drobnostem patří např. označení knoflíků bílou značkou. Jsou totiž černé a není vidět nastavení. Osobně bych měl jiný návrh: někde sehnat luminiscenční barvu co by potmě světélkovala, problém je, že netuším, kde by se dala vzít... V souvislosti s tímto jsem uvažoval zda by nešla použít i pod LCD displeje. 4/ Je vhodné, např. kvůli pokusům s detektory, vytáhnout ven mf signál ze sekundáru mftrafa T9. Snad by na to šlo použít bez vrtání cinch na který jinak vede anténa neb na tu máme ještě PL konektor a oba obyčejně nepoužíváme. 5/ Antenní vstup mne mírně děsí. Vazební kondenzátor je totiž provedení SMD. Doporučoval bych nahradit ho normálním kondem kapacity vhodné k délce vaší antény (což znamená, že to nemusí být zrovna původní hodnota). Kondenzátor by měl být na párset voltů a antenní vstup je záhodno přemostit proti zemi doutnavkou 60V od telefonu. To kvůli statickému náboji na anteně a jeho svedení k zemi. 6/ Existuje dávný návod na RD detektor co detekuje synchAM, DSB, USB a LSB bez přepínání. Pokuším se ho právě inovovat a vyzkoušet s konkrétními součástkami v tomto přijímači. O výsledcích budu následně referovat. Vše totiž napovídá tomu, že by měl být lepší jak detektory v DX394. 7/ K dříve uvedenému detektoru pro AM s TDA2541 uvádím další schema vyprodukované po dopisování s VE3MEO. Ten tvrdí, že je lepší jak moje původní zapojení. Patrně ale ne v citlivosti, spíše s ohledem na šum či na zkreslení. Jde patrně hlavně o subjektivní názory, sám si nejsem jist ale jelikož úprava z původního zapojení je jednoduchá, uvádím i tu novou úpravu. Snížení napájecího napětí sice sníží zkreslení ale také zesílení obvodu. Faktem ovšem je, že při takto sníženém napájení obvod opravdu reaguje na změny napětí trimrem na pin 4. Dále můžeme zkusit zapojit mezi pin 8 a 9 LC obvod 455kHz čili mezifrekvenci z jap. tranzistoráku (zkoušel jsem žlutou) ovšem z ladění možná budeme rozladěni... Zdá se jako by se nemělo ladit na střed signálu ale na jedno či druhé postranní pásmo!! ( Pozn.: Posléze se zjistilo, že to tak asi bude... viz. předešlý text k úpravám.) Bohužel zatím jsme nesehnali podrobné vnitřní zapojení TDA a tak nevíme, jak to vlastně opravdu je. Mám pocit, že při použití trimru a tohoto LC obvodu se citlivost o něco zvýší než při použití bez LC obvodu a sníží se zkreslení. Myslím, že tohle je spíše návrh pro experimenty a konečné závěry nejsou. Jelikož nemáme ani já ani Tom potřebnou měřící techniku, nejsme schopni zjistit co způsobuje zkreslení při naladění obvodu LC na střed signálu ač na obě strany je to čisté... Měl li bych pravdu s možností že detektor v tomto zapojení detekuje buď jedno či druhé postranní pásmo, byla by tu následně možnost přepínat detekci obou pásem. (Pozn.: Stalo se, úprava je popsána a nyní není nutno přepínat či přelaďovat obvod mezi pin 8/9 ale je nutno přepínat pásma v DX394). No a jelikož experimentátoři v zahraničí se spíše omezují na výměny filrů za "KIWA" (u nás za těžký peníz) či barvení knoflíků, máme s tím s Tomem oba jisté problémy. 8/ Tom popisuje i další věc, které jsem si nevšiml. Pokud zapojíte detektory paralelně, tj. tak jak to dělám já, čili že odebírám signál z T9 aniž bych odpojil původní diodový detektor, dioda prý produkuje šum detekovaný synchrodetektorem a nějaké rázy či pulzy v okamžiku kdy signál přechází přes hraniční úroveň detekovatelnou diodou. Doporučuje pak, aby se původní detektor vypínal. Osobně se domnívám, že to zas taková tragedie není, když jsem si toho za provozu běžně nevšiml, ale uvést je to potřeba. Faktem totiž je, že někdy mám pocit že úpravy ze zahraničí směřují spíše k úpravám, kterým já říkám HiFi a připomínají mi snahy některých lidí o HiFi modulaci na CB stanici. Řekl bych, že Toma by k smrti vyděsil signál některé ruské stanice, modulací připomínající doby Titanicu... 9/ K jiným využitím externího synchAM detektoru patří "fígl" používaný Tomem při prolaďování pásma. Na přijímači zapne USB a současně si přes externí detektor s TDA do jiného repráku pustí AM signál. Pak vesele ladí "myšmašem" z obou detektorů a slyší jak AM stanice tak SSB, takže mu nic neunikne. 10/ Posledním co mne napadá je stínění skříňky která je z plastu. Obyčejně se řeší nalepením alobalu na plastovou skříňku ale možná existuje dostupný vodivý lak kterým by zevnitř šly plastové díly natřít? Má někdo návrh na takový lak? -jse-

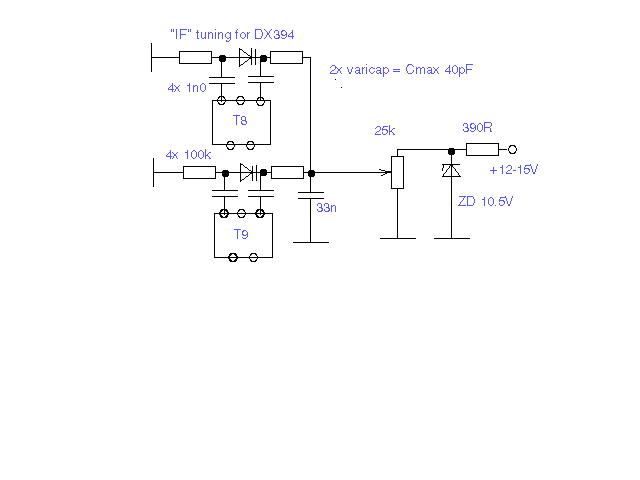

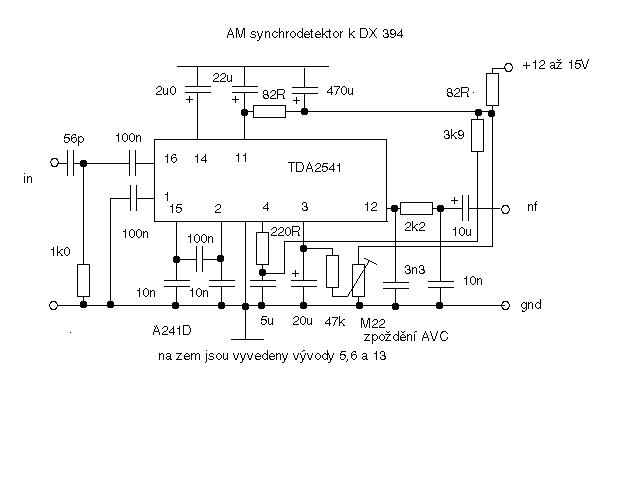

Dodatky: Na RD detektoru se pracuje a zdá se, že bude velkým přínosem. Opět ale bude vyžadovat přepínání pásem pro USB/LSB neb jinak by patrně i zde docházelo při příjmu synchAM k zkreslení a navíc výhodu synchAM využijeme právě tehdy kdy si můžeme zvolit jen horní či dolní pásmo v okamžiku kdy druhé je rušeno interferencí. Navíc se "vymyslelo" rozlaďování MF transformátorů, což se může občas hodit k potlačení nežádoucího příjmu či interference. Dalším návrhem je "vyhodit" ferritku a nahradit ji dvěma obvody ve feritových hrnečcích čímž doplníme stínění tak, že nám přijímač bez externí antény konečně nebude přijímat nic, jen to co projde anténou vnější či preselektorem. Pokud nevíte, kam strčit přepínač demodulátorů, vhodné místo je když vyhodíte konektor na sluchátka na předním panelu. Ostatně mužete je strkat do konektoru na "ext. speaker" zezadu... Důležité: pokud použijete demodulátor s TDA a přepínání pásem jak je uvedeno, musíte si uvědomit, že v DX394 se používá jen jeden filtr pro USB i LSB a posouvá se nosná! Efekt je tudíž ten, že s TDA najdete čistý signál podle pásma buď o 3kHz níž či výš podle toho zda jste zvolili USB či LSB mod! (Tj. "Hvězdu" či jak se to teď jmenuje ne na 270kHz ale na 273 či 267kHz!) Pokud použijete AM mod, bude to sice na 270kHz ale bude to i přijímat obě postranní pásma a dojde k jistému zkreslení z důvodu toho, že při tomto způsobu detekce se pásma do jisté míry odečítají a tudíž je správné používat jen jedno a ne obě, ač pochopitelně lze i to, za jistého pracného nastavení s tím, že akceptujete možnost zkreslení.
