 Jednoduchý CW filtr s přeladěním
Vydáno dne 24. 09. 2004 (578 přečtení)

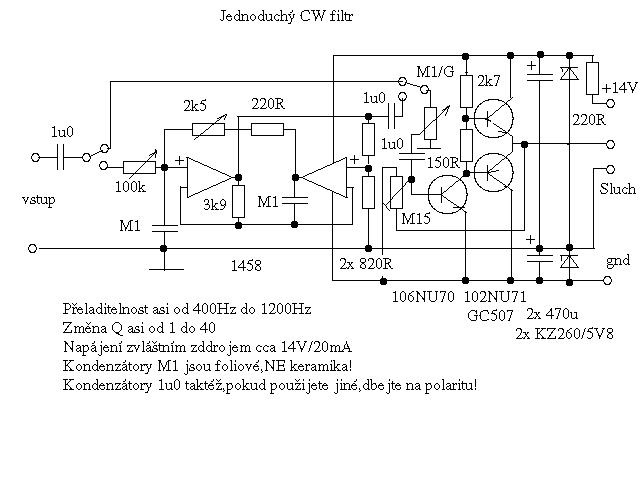

Již dříve jsem popisoval složitější verzi tohoto filtru, ale
pro zájemce o jednodušší verzi jsem navrhl a zkonstruoval i
tuto jednodušší verzi.
Obsahuje dvojitý OZ, například 1458
nebo podobný, popřípadě i dva jednoduché OZ 741 a germaniové
tranzistory, kterých jistě má doma každý spoustu. Nastavení
je jednoduché, je pouze nutné nastavit na výstupu pro
sluchátka nulové stejnosměrné napětí trimrem M15 v bázi
prvního tranzistoru. Sluchátka vzhledem k symetrickému
napájení není nutno oddělovat kondezátorem, pokudtak chcete
učinit, bylo by asi vhodné použít dva kondenzátory 220u/6V
v serii a to tak, že spojíme jejich minuspoly a pluspoly
vyvedeme na emitory tranzistorů a na výstup. Není to však
příliž vhodné, protože pokud nebudou mít polarizační napětí,
což při správném nastavení pracovního bodu zesilovače mít
nebudou, asi se stejně depolarizují. Jediné, čemu by
pomohly, je ochrana sluchátek či repro proti možnosti
spálení proudem který by protékal při závadě jednoho
z tranzistorů, ale to zase není pravděpodobné, jelikož
v napájecí části je seriový odpor 220R který by proud
omezil. Uvádím tuto možnost jen proto, abych předešel
dotazům, proč že tam ten kondenzátor není, když tam obyčejně
bývá... Filtr vypínáme pomocí dvojitého přepínače. Hlasitost
přes filtr i mimo něj je vcelku stejná a při změně Q se též
nemění ani filtr se nerozlaďuje. Zesilovač je především
míněn pro sluchátka a ne na reprobednu, pokud chcete použít
repro, doporučuji koncovou dvojici nahradit třeba dvojicí
GC510/520K,vynechat odpor i zenerky a napájet zesilovač se
zdroje s nulou uprostřed realizovaného např. z malého trafa
do plošných spojů s napětím 2x12V na výstupu. Zdroj,vzhledem
k tomu, že jeho "zem" není zemí signálovou, nemůže
však napájet současně i přijímač! Došlo by k zkratu jedné
větve napájení! Filtr je vhodný pro CW nebo pro RTTY s malým
zdvihem, např. 70Hz, ale není vhodný k příjmu PSK31 a
podobně.
