 NF filtr 350-3500Hz
Vydáno dne 24. 09. 2004 (804 přečtení)

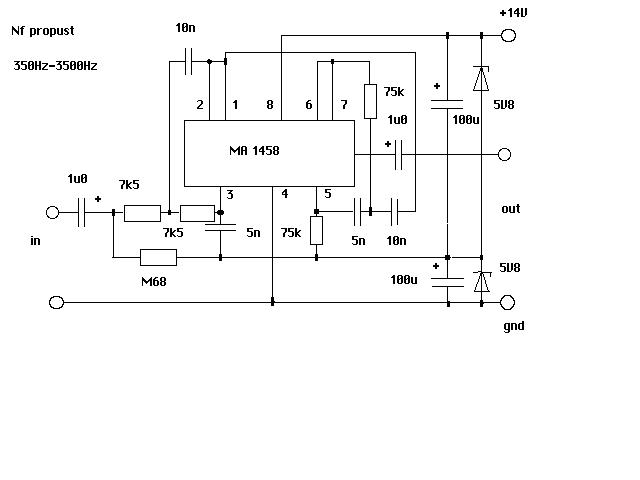

Na následujícím schematu je jednoduchý nf filtr.
Filtr lze
použít jak v modulační cestě vysílačky, tak i zapojit mezi
přijímač a nf zesilovač. Byl sice původně navržen pro SSB
provoz, ale nic nebrání jeho použití i ve spojení s jinou
modulací, např. při poslechu AM stanic, nebo v přijímací či
vysílací cestě u CB stanice. Jeho výhodou je strmý pokles
mimo zesilované pásmo. Tím se jednak omezí různé brumy na
nižších frekvencích, apak také šum či hvizdy nad přenášeným
pásmem. To je pochopitelně výhodné při jakémkoli druhu
modulace, neboť pro srozumitelný přenos řeči přenášené pásmo
opravdu nemusí být širší, než je šířka uvedeného filtru.
Dříve tyto filtry nebyly až tak nutné, protože používaná
sluchátka s kovovou membránou a vysokou impedancí tyto
frekvence stejně nepřenášela. Pro dnes používaná
nízkoimpedanční sluchátka bych doporučoval za filtr zapojit
buď další OZ, nebo emitorový sledovač.
