 Jednoduchý AM vysílač
Vydáno dne 14. 11. 2004 (692 přečtení)
AM vysílač s oscilátorem z počítačové desky
Jednoduchý AM vysílač

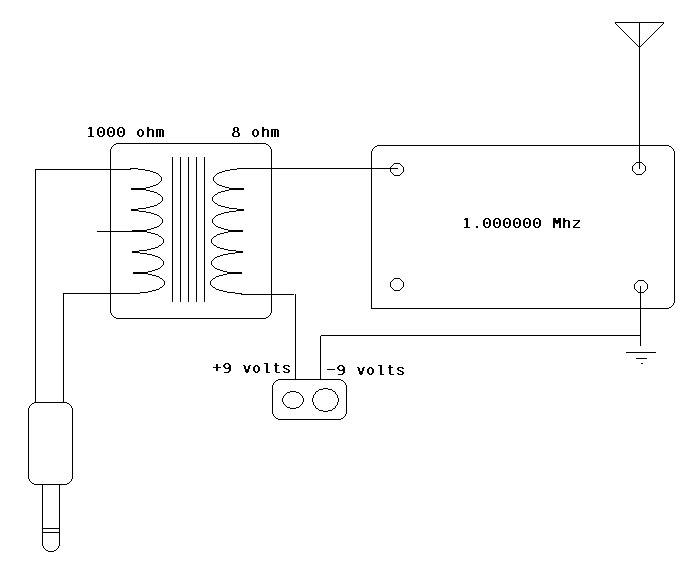

Při hledání na internetu jsem narazil na jedno zajímavé jednoduché zapojení. U
nás ale tyto vysílače nejsou povoleny, takže pozor při zkoušení! V originále je
použito trafo, což je ovšem věc u nás v prodejnách nesehnatelná (ale můžete
použít např. výstupní trafo z tranzistorového přijímače Dolly a pod.). Proto
jsem zapojení upravil. Navíc jsem použil oscilátor s vyšším kmitočtem,
především proto, že 1MHz oscilátor má celou řadu harmonických a pak proto, že
jsem ho našel na staré desce z počítače. (Na deskách starých počítačů nebo
modemů jich bývá celá řada v rozsahu asi od 1MHz do 38MHz).

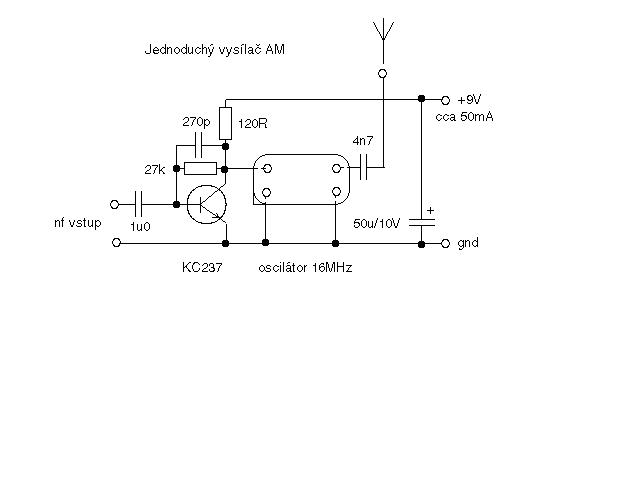

První verze je jednodušší a anténa je vázaná stejně jako u originálu přímo na
výstup. Faktem ovšem je, že harmonické zasahují až do VHF - no a to byl důvod
pro verzi 2, kde je na výstupu filtr. Ten jsem spočítal ale jen orientačně:
jednak nevím výstupní impedanci oscilátoru, no a impedance "kusu drátu" jako
antény mi také nebyla známa. Faktem ale bylo, že harmonické v VHF pásmu
prakticky vymizely. Což ale rozhodně neznamená, že tohle zařízení máte připojit
na venkovní anténu! Násobky základní frekvence by mohly spadnout na zcela
nevhodná místa (např. do leteckého VHF pásma) a o vás by se mohla začít zajímat
odrušovací služba. Na druhé straně na "měřící fous" z Avometu a běžný přijímač
s KV pásmy byl dosah asi jen kolem 15m. K zapojení není víc co dodat, snad jen
to, že nf vstup není příliš citlivý a tak se sem spíše dá připojit výstup
zvukovky notebooku či walkmana a ne mikrofon. Ten by potřeboval nejméně jeden
či dva nf stupně navíc - nebo možná můj oblíbený obvod MAA145. -jse-

!
