AM přijímač s možností "očuchávání" vysílačů v širokém pásmu

Přijímač "Myš"

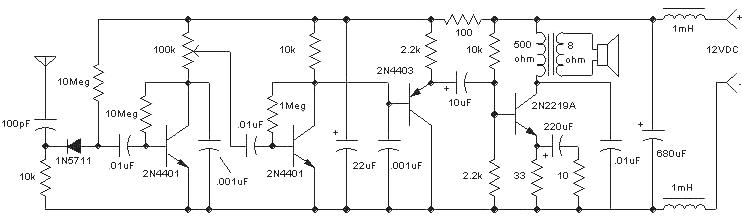

Při prohlížení internetu jsem narazil na jedno jednoduché zapojení, které ovšem u nás jaksi jednoduše realizovat nejde. Proto jsem musel použít zapojení vlastní, ale rozdíl parametrů nebude výrazný - snad jen v tom, že moje zapojení by mělo být citlivější. Jak je vidět ze schémat, jde o jednoduchý přijímač bez laděného obvodu, takže na krátkou vzdálenost demoduluje všechny AM signály a u pulzů či FM alespoň poznáte, že tam "něco je". Druhé zapojení je pak upraveno k použití v autě. Odběr toho jednoduššího zapojení je asi 125uA, takže by se dalo napájet jistě i dvěma články 6V pro dálková ovládání. Problém je ale v tom, že krystalové sluchátko je věc u nás dnes nevídaná a neviděná, a že žádná firma, kterou jsem kontaktoval, ho jaksi nehodlá dovézt - cena v USA je ale pouze 3USD, takže máte-li tam či jinde v zahraničí známé, máte možnost nechat si je poslat. Já tam známé nemám, takže jsem byl nucen vymyslet něco jiné z materiálu, co u nás snad seženete. Ale než se dostaneme k popisu zapojení, napsal bych vám, kde alespoň v Brně máte šanci materiál na tuhle věc nakoupit, neb ani to není jednoduché: především můžete klidně vynechat velké firmy jako GM a GES, neb tam (snad až na krabičku v GES) prakticky nic nedostanete. První běžně nesehnatelnou věcí jsou diody 1N5711, což je schottky pro VHF/UHF demodulátory - v Brně ji seženete v EZK či na objednání "U Bučka." No a hned druhou jsou obvody MAA, ty se dají sehnat též "U Bučka" (MAA225) nebo v Tipa (MAA245), jinak nikde. Ode mnou použitého MAA125 se liší jen počtem vývodů, neb mají vyvedeny emitory zvlášť a nikoli společně jako je má MAA115-145. Pokud jde o krabičku, tak menší, ale použitelná, je UK43P z EZK, větší KG22M má výhodu v tom, že je v ní více místa a v rozích se dá sešroubovat, mají ji v GES ale stojí dvojnásobek toho, co předešlý typ z EZK. Do krabičky totiž musí vejít spoj S43 na přijímač "Kňour" (ke koupi též "U Bučka"), na který jsem přijímač postavil. Feritovou tyčku můžete koupit též jen "U Bučka" - sice je dlouhá, ale jde např. nabrousit na brusce a ulomit na potřebnou délku. Případné SMD součástky a držák na baterii by měli mít všude. Podotýkám, že tohle nemá být reklama na zmíněné prodejny, ale bohužel holá nutnost, protože v principu není šance nakoupit materiál v jedné prodejně a tak vám chci ušetřit cestování (ostatně taky pěkně drahé) hromadnou dopravou po Brně.

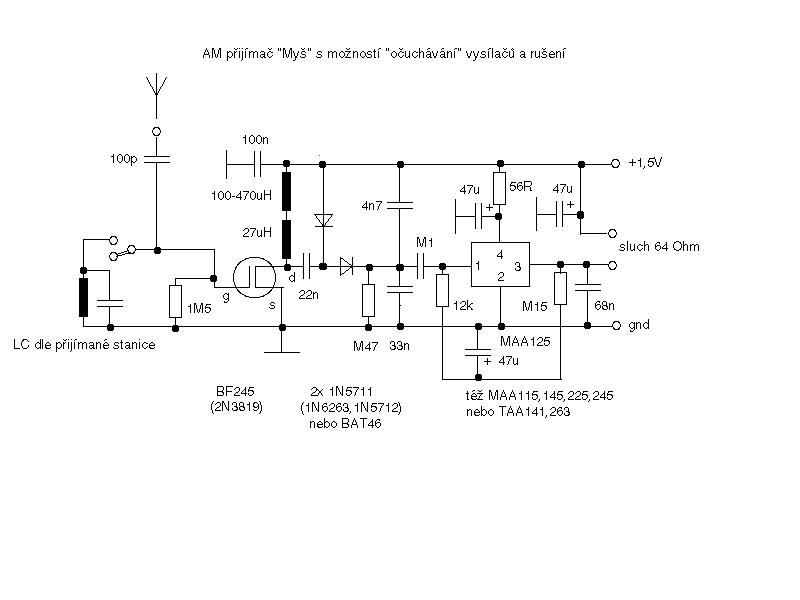

A nyní se konečně dostáváme k popisu zapojení a stavbě. Jelikož nemám krystalové sluchátko, nezbylo mi než opět použít obvod MAA125, který dokáže uživit i sluchátka na walkmana, mají li impedanci 2x32 Ohm nebo vyšší - zapojí se prostě obě do serie a místo stereokonektoru se dá na konec kabelu monokonektor. Důvod je ten, že pokud k nim pak použijete stereosamici, můžete tak jednoduše vyřešit i vypínání přijímače: princip je myslím jasný. Pokud jde o zdroj, stačí tužkový článek (pokud možno ne nabíjecí, ty mají malé napětí) nebo i mikrotužka, která ostatně též lze dát do držáku na tužkovou baterii. Zapojení demodulátoru vypadá asi poněkud nezvykle, ale důvodem k němu bylo rozložení spojů na desce. Tady bych podotkl, že většina blokovacích kondenzátorů je SMD a tudíž ze strany spoje, některé odpory pak taky. Vstup jsem vyřešil tranzistorem BF245 - jednak zesiluje až do pásma VHF (možná i výš), druhak nepotřebujete nijak zvlášť přizpůsobovat anténu a laděný obvod nemusí mít odbočku a ani kapacitní dělič (jako bylo v "Kňouru"). Pokud jde o tlumivky v kolektoru BF245, použil jsem dvě, neb si nejsem jist parazitní kapacitou tlumivky 470uH a měl jsem obavy, že se přes ni bude ztrácet signál na VHF pásmu či výše. Sám jsem použil tlumivky v provedení "třešňová pecka" neznámého výrobce - ovšem nejlíp by bylo použít tlumivky vinuté na toroidech, jinak se vám přijímač může "zavazbit" a budete si muset pohrát s umístěním či velikostí tlumivek tak, aby k vazbě nedocházelo. Anténa: na DV a SV stanice bude stačit feritka, na KV/VHF pak teleskop. Ovšem musíme počítat i s jeho vlastní kapacitou při nastavování laděného obvodu! Na funkci "očuchávání" pak použijeme též teleskop nebo prostě kousek drátu - proto jsem coby konektor použil přístrojovou zdířku, kam lze zasunout banánek nebo pod ni ten drátek uchytit. Nemá cenu používat extra dlouhý teleskop: obvykle ho o něco ulomíte. Malý ale milý teleskop však mají v EZK: má délku 88mm ve složeném stavu a je prakticky zadarmo. Jak jsem to s ním provedl já, je vidět na obrázku - jen bych podotkl, že pokusy naletovat ho přímo na banánek končily pravidelně upadením, takže jsem to musel udělat tak, jak je vidět. Cínem to prostě nedrží - snad by to šlo mosazí, ale na to jsem neměl vybavení.

Přijímač pak pracuje takto: s laděným obvodem je schopen přijímat jakoukoli naladěnou stanici ať už na DV, SV či KV pásmu a možná i na VHF (pokud jde ovšem o AM. Nebo i FM pokud použijete kvalitní laděný obvod a přijímáte na boku jeho křivky). Pokud ovšem hodláte použít přijímač na KV či VHF, nezapomeňte, že pokud použijete prutovou anténu, její kapacita se přičte a tak byste museli obvod nastavovat s vytaženou anténou! Po přepnutí se odpojí laděný obvod a přijímač přijímá širokopásmově vše, co uloví. Tato funkce může být ledaskde výhodná: např. můžete indikovat vysílání (a při AM i modulaci) CB, PMR či jiných stanic, které potřebujete vyzkoušet a nemáte na takové pásmo přijímač a můžete také očichávat doma různá zařízení vyzařující rušení (TVP, počítač, monitor, etc.) Krom toho se hodí i na cesty, neb najdete-li "anténu v poli", lehce tak zjistíte, co asi vysílá a to bez ohledu na to, je-li to rozhlasový vysílač, nebo např. NDB maják - "Myš" indikuje i radiolokátory, jak jsem zjistil poblíž letiště nebo AM vysílače v leteckém pásmu VHF, jste-li dostatečně blízko. Ovšem nebyl by dobrý nápad chodit k nějakým anténám moc blízko: jednak má tato "Myš" poměrně citlivý "čumáček" a při velkém výkonu by to nemusel vydržet vstupní tranzistor, druhak je to v této době nepříliš bezpečné, neb by se vám někde u letiště mohlo stát, že vás "sbalí" v domnění, že jste terorista... A ještě jedna zajímavá věc, na kterou jsem přišel náhodně při "očuchávání" okolí letiště: pokud máte vytažený teleskop směrem vzhůru, obyčejně je slyšet hlavně Topolná a ještě cosi, snad Dobrochov. Ale pokud dáte přijímač teleskopem směrem k zemi, tyto signály prakticky úplně zmizí a tak můžete např. brněnský ATIS slyšet v jeho blízkosti zcela čistě a bez rušení.

K případným úpravám: pokud jde o FM signály, zatím mne nenapadá žádné univerzální a jednoduché zapojení, co by je dokázalo širokopásmově demodulovat - nicméně něco už zkouším. No a s větším napájením by se jistě zdvihl i výkon - bohužel ale taky i odběr. Jediné co mne napadlo, je použít dva články velikosti "N" a tím se dostat na 3V napájení. Pak ale bude nutné vyměnit odpor M15 u MAA125 za vyšší..někde asi kolem M33. No a je možné, že pak bude problém se zakmitáváním - to sice jde odstranit, ale dá to někdy dost práce navíc. -jse-

Poznámka: Největším problémem u stavby přijímačů v dnešní době je to, že ač existuje celá řada prodejen součástek, některé věci, které byly naprosto běžné před revolucí prostě neseženete ani náhodou a zdá se, že je nikdo nehodlá ani dovážet. Patří k nim např. ladící kondenzátorky, feritové materiály obecně, některé lineární IO za které nejsou náhrady, no a i vysokoohmová či krystalová sluchátka která v některých zapojeních nelze nijak nahradit. No a největší problém je pak to, že i věci, které se běžně dají sehnat v zahraničí po kusech u nás buď neseženete vůbec, nebo leda když si koupíte celou bednu. Bylo by potěšující, kdyby konečně některé firmy pro radioamatéry sehnaly, co tito potřebují, a přestaly nám v 21. století sdělovat, že máme stavět z toho co mají a ne z toho co potřebujeme. Existuje-li u něčeho v zahraničí kusový prodej, nevidím důvod, proč by to nemělo jít objednat prostřednictvím prodejny u nás - a bez toho, abych si na nákup v zahraničí musel pořizovat valutové konto či vízum na cestu do USA. A toto je názor v mém okolí obecný: tedy ne jen můj!!!
