 Jednoduchý měnič k elektronce
Vydáno dne 01. 12. 2004 (1244 přečtení)
Měnič pro napájení anody elektronky či pro indikátory záření s GM trubicí a pod.
 Pokud experimentujeme s
jednoduchými zapojeními s elektronkami, bývá často problém, z čeho je napájet.
Obdobně to bývá s měřiči záření apod. Vyzkoušel jsem proto jednoduché zapojení,
které sice dává jen asi 1-3mA proudu na výstupu, ale i to může elektronce nebo
i magickému oku stačit. Ostatně princip by byl shodný i s výkonnějším trafem (a

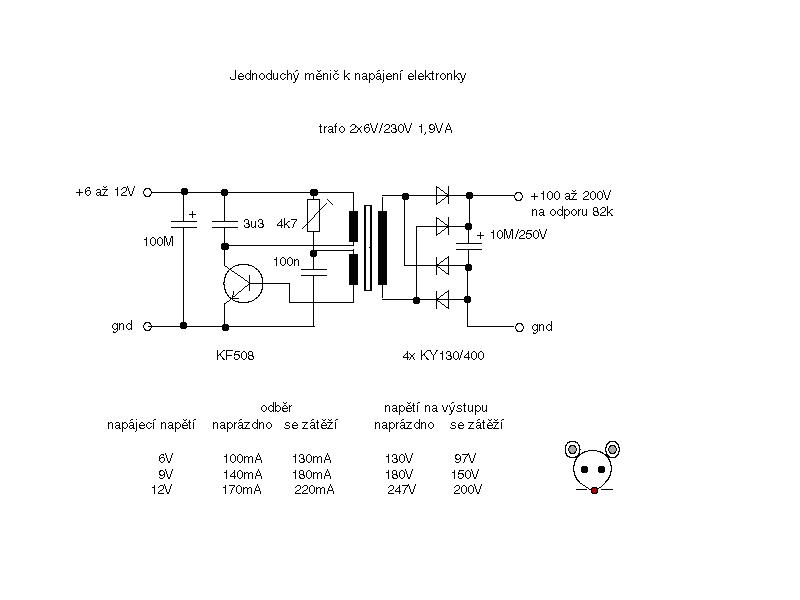

pochopitelně i tranzistorem). Zapojení je jednoduché, takže se omezím na popis
součástek a nastavení. Trafo je z prodejny Tipa (nevím, zda je mají běžně i
jinde) a má dvě vinutí pro 6V a jedno pro 230V a jeho označení v Tipa je
2410010. Místo KF508 můžete použít i jiný tranzistor, např. KFY34 a pod. Diody
v usměrňovači pak podle předpokládaného výstupního napětí, což platí i o
filtračním elekrolytu. Ostatní kondenzátory jsou svitkové (aneb foliové).
Kondenzátor 3u3 nám vyladí trafo. No a k nastavení je dobré na výstup (trafa,
čili střídavý) zapojit doutnavku s vestavěným odporem (používala se jako
indikace např. u sporáku a má závit E14.) Po připojení napájecího napětí pak
nastavíme trimrem optimální pracovní bod (což není ani tak dáno proudem do báze
jako tím, že je zde jistá závislost mezi velikostí kondenzátoru v kolektoru a
velikostí odporu do báze). Ostatně doporučuji dát do serie s trimrem odpor asi
470R coby ochranu, aby se nedostalo na bázi plné napájecí napětí, čímž by se
zničil. Celé by se to mělo jevit tak, že při optimálním nastavení trimru svítí
obě elektrody doutnavky stejně silně a při pootočení trimrem na kteroukoliv
stranu doutnavka pohasne. Nastavení v podstatě pak vyhovuje pro napájecí napětí
mezi asi 6 až 12V. Při napětí nad 6V sice trafo přetěžujeme, ale nezdálo se, že
by mu to nějak moc vadilo. Na tranzistor je ale záhodno dát chladič (taková ta
hliníková vrtulka postačí). Pokud by zapojení nekmitalo, stačí přehodit vývody
trafa v kolektoru (nebo v bázi). Pozor ovšem při zkoušení a používání! S tak
velkým napětím na výstupu to pochopitelně "kope"! Ovšem je to pořád
bezpečnější, jak hrátky s "univerzálním napájením" ze sítě.
