Jednoduchý AM vysílač s BF245 a TL431

Jednoduchý AM vysílač s BF245 a TL431
Vydáno dne 04. 12. 2004 (916 přečtení)

A simple AM transmitter with BF245 and TL431

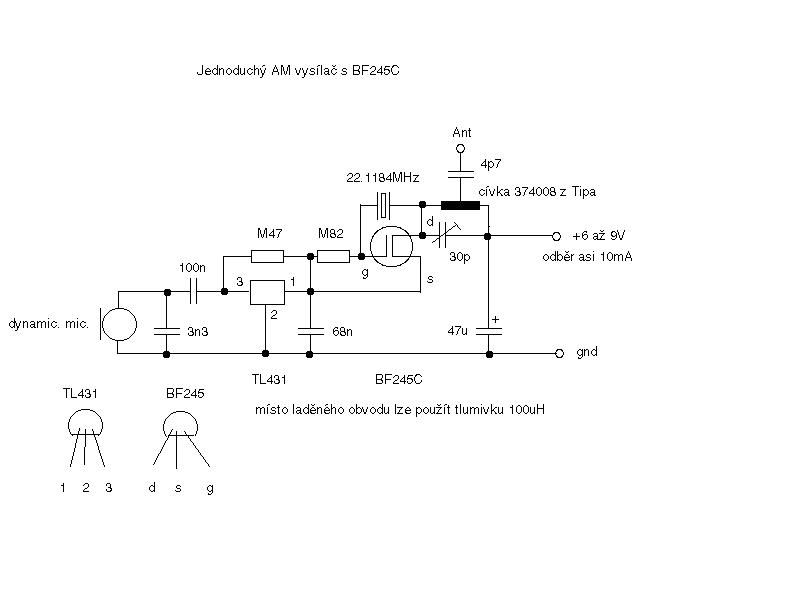

Tak jsem tak v noci přemýšlel, jako myš, co udělat s TL431, když mi na nic není, napadlo mě, zda by nechtěl fungovat jako modulátor jednoduchého AM vysílače. Netušil jsem zda to půjde, neb jako zesilovač nf na reproduktorek 75 ohm sice zesiluje, ale strašlivě "žere proud." No a s AM modulací to taky není jednoduché, neboť nejednodušší by bylo nf trafo v napájecí větvi oscilátorku, což je asi ten důvod, proč nikde žádné nekoupíte... Takže jsem si řekl, že "něco zkusím" a k mému překvapení to docela dobře pracuje! Oscilátorek s BF245 je velice jednoduchý a s uvedeným krystalem (sebraným z nějaké počítačové desky) mi kmital i když v kolektoru nebyl laděný obvod ale jen obyčejná tlumivka 100uH. Ovšem navázat mu pak na kolektor nějaký "fousek" jako anténku je dost problém, neb rád přestane kmitat byť by "fousek" byl i přes malou kapacitu. Zapátral jsem tedy v šuplíku a našel cívku z firmy Tipa s vedeným označením. Prý má mít 14uH a odbočku a kondenzátorek 100pF. Co z toho je pravda opravdu nevím, ale tam, kde jsou tři nožičky, je opravdu cívka a má odbočku na té prostřední nožce a kondenzátorek (který ale nepoužijeme) je na protilehlých dvou nožkách. S trimrem asi 20-30pF to šlo vyladit a kmitalo to, ač výpočet říkal něco jen o velmi malé paralelní kapacitě na tento kmitočet (asi spíše pro trimr 5pF...). Cívku bohužel není možné ladit, ale i takto jak to mám to funguje a přes malý kondenzátorek v obočce je možné nějaký ten "antenní fous z měřící šňůry" na stole připojit aniž by oscilátorek přestal kmitat. Samozřejmě kmitočet o něco málo kHz či desítek kHz ujede, patrně směrem nahoru, ale o to mi ani nešlo. Takže oscilátorek nám kmitá, a tím se dostáváme k modulaci. Pokud chceme aby tam opravdu nějaká hloubka modulace byla, musíme pořádně "cvičit" s napájecím napětím - z toho plyne, že mikrofon v napájecí cestě nám moc nepomůže a trafo si nikde nekoupíme. Zbývá tedy použít např. zesilovač s tranzistorem? No zkusil jsem to a k ničemu to moc nebylo. Musel by mít aspoň dva stupně, nebo by se musel použít např. obvod MAA145 - ovšem ten už se taky špatně shání a já to chtěl zjednodušit. No a tady mne napadl právě ten TL431. Má dost velké zesílení, a jednoduché zapojení (už ale bohužel ne nastavení...). Po jeho zapojení k oscilátorku se modulace konečně objevila. Ovšem: je zde problém: na to aby to vysílalo a "nechrchlalo" je nutno nastavit individuálně několik věcí. Především vybrat BF245C s co možná největším proudem v daném zapojení, tj. tak těch aspoň 10mA. Pak vybrat vhodný odpor - u mne to bylo M47, ale je zde možné cokoli asi mezi 100k a 1M, což je nutno vyzkoušet. No a celé je to navíc vhodné zkoušet na zdroji s proměnným napětím asi od 5 do 12V. Volbou odporu se pak šťastně dostanete na nějaké vhodné napětí (např. 7,5V), kde je i přijatelná hloubka a kvalita modulace. Ovšem napětí by se při použití nemělo lišit o víc jak asi 1 - 1.5V od nastaveného, jinak to nebude dokonale pracovat. (Tedy...tyhle vysílače u nás stejně nejsou povolené, ale jde mi o technickou stránku věci). Výhodou je zde to, že můžeme použít lecjaké napájecí napětí beze strachu, že něco shoří: BF245 zde mj. pracuje jako stabilizátor proudu pro TL431, no a ten zase by měl vydržet proudy do 100mA. (Tzn. by to asi jelo i s jiným fetem a větším proudem...) Vím, že to celé vypadá možná trochu podivně, ale to byl právě svým způsobem účel: pokombinovat ne zcela běžná zapojení a levné součástky, co najdete i v GES či GM (až na tu cívku z Tipa - ale je možné použít tlumivku) .
