 Anténa T2FD taky na CB pásmo
Vydáno dne 29. 12. 2004 (735 přečtení)
..a jak ji udělat...

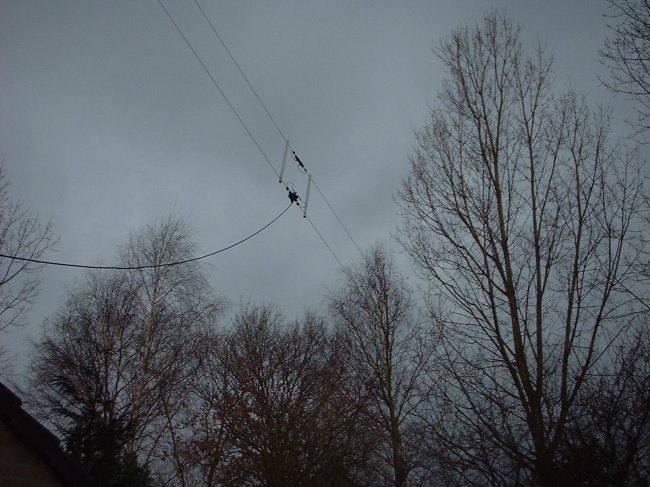

Tak jme vyzkoušeli anmténu T2FD na CB! A zdá se, že by měla být dobrá, SWR mezi
26.5 až 27.8MHZ se pohybuje mezi 1.4 až 1.8 což je přijatelné. Anténa je
neladěná, takže by šla používat i v rozsahu asi 7 až 30MHz. Její rozměry
vypadají v našem provedení asi tak, že délka dipolu je 15m, rozpěrky jsou z
plexiskla a na rozměr 45cm, drát je něco vojenského. Jako koncovou zátěž jsme
použili 5ks metaoxid. odporů 1k0 na 2W paralelně a balun je pak 1:4, čili běžný
VHF symetrizační člen co se dává do TV antén. Ten je zalit do dentakrylu i s PL
samicí. Odpory jsou pak v plastové krabičce od léků zalité voskem. Při vysílání
jdou pochopitelně ztráty do těch odporů, podle toho na jakém jsme pásmu.
Vycházím z toho, že pro CB stanici stačí jak ten symetrák z TV tak ty odpory.
Hlavní ale je, že anténa pod daným úhlem je prakticky všesměrová a pak to, že
se dobře hodí k připojení KV přijímače např. NASA HF4 či DX394 RadioShack a pro
vysílání v ham bandech, pokud na to máte koncesi nebo vás navštíví známý ham s
QRP zařízením. Myslím, že tak do 10W výkonu se nebude nic špatného dít...

( Celý článek | Autor: Krysatec |
