 Indikátory stavu akku 12 a 6V
Vydáno dne 13. 02. 2005 (521 přečtení)
..s negistorem a lambda diodou
Jednoduché indikátory k akku s negistorem a lambda diodou.
Zapojení s "negistorem" jsou známá i u nás. Nebudu zde tedy rozebírat jak a
proč takto funguje křemíkový trazistor v inverzním zapojení, jen dodám, že
název patrně vychází ze slov "negative resistor" , což je to, o co tu jde. U
zapojení mi ani tak nešlo o extrémní přesnost a stabilitu (teplotní), jako o
jednoduché a neortodoxní zapojení z toho, co se doma najde (což obvykle
nebývají komparátory LM339 a pod.)
Na prvním obrázku je ukázka zapojení indikací svítící či blikající LED, ale to
je spíše jen pro ukázku, že "tohle taky jde". Ona i samotná LED často nestačí,
jak zjistil jeden kolega, když si LED nevšímal a zaklíčoval CB stanici při 9V
na akku do výstupu předzesilovače (kde se při tak malém napětí už nepřeklopilo
relé) a tím ho "odrovnal". Takže jsem pro ty, co u CB pospávají, vymyslel
zapojení jiné. Zapojení používá prostý laděný obvod tlumivku a kondenzátorem a
piezoměnič, v mém případě s označením KBT-33RB-2CN, přičemž obvod vyladíme tam,
kde měnič piští nejsilněji a "nejhnusněji". Odpory v bázi by nebyly vlastně
nutné, piští to i bez nich, ale: jejich nastavením lze poněkud změnit napětí,
při kterém to piští, i rozsah napětí v kterém to ještě piští. V mém nastavení
to prostě při napětí nad 12V ani nepíplo: pak jsem pomalu stahoval napětí dolů
a čekal, kdy "pípne" , což nastalo asi při 10.4V (plusminus desetina V) a
pištělo to do asi 9V, kdy to přestalo. To už je ovšem akku zcela mrtvý.
Pochopitelně při poklesu skokem či při zapojení akku s nižším napětím se to
rozpiští zásluhou toho pulzu jindy: u mne to bylo asi při 11.5V - to ale dle
mne nevadí, neb i to už indikuje, že jste připojili poněkud slabý akku.
Samozřejmě, že odpory musíte nastavit individuálně a napětí mohou být odvislá od
typu i paramerů tranzistoru! Po troše "hraní" to ale nastavit lze.

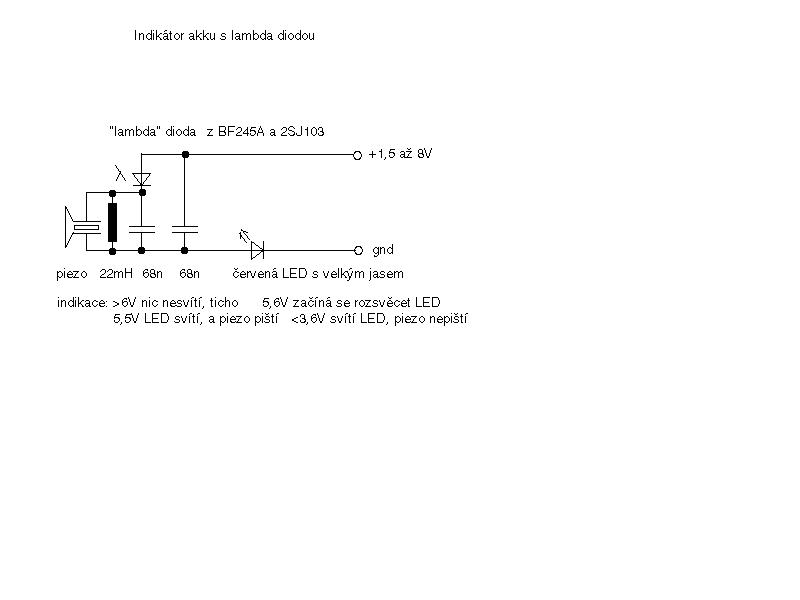

Jinou možností je použít tzv. "lambda diodu", kteroužto si vyrobíte ze dvou
nízkovýkonových FETů. Zapojení funguje obdobně, ale navrhl a zkoušel jsem ho
pro akku 6V, kde by "negistor" již nekmital. Jen je nutno použít vysoce
svítivou LED aby "byla vidět" neb obvodem teče při "pištění a svícení" cca 1mA.
A pochopitelně, napětí mohou záviset jak na použitých tranzistorech tak i na
LED. Indikace je ovšem zajímavější: při poklesu napětí se napřed pomalu
rozsvěcí LED, při poklesu o asi další desetinu V to začne pištět a to trvá,
dokud je dostatečné napětí pro lambda diodu. Při napětí pod 3,6V se už
"nepiští", pouze svítí LED a to do doby než napětí klesne asi pod 1,6V.
Zapojení jsou to jednoduchá, ale pokud si pohrajete s nastavením a výběrem
součástek, jsou běžně použitelná. -jse-
