Šumový můstek

Šumový můstek
Vydáno dne 04. 03. 2005 (695 přečtení)

pro měření kabelů a antén

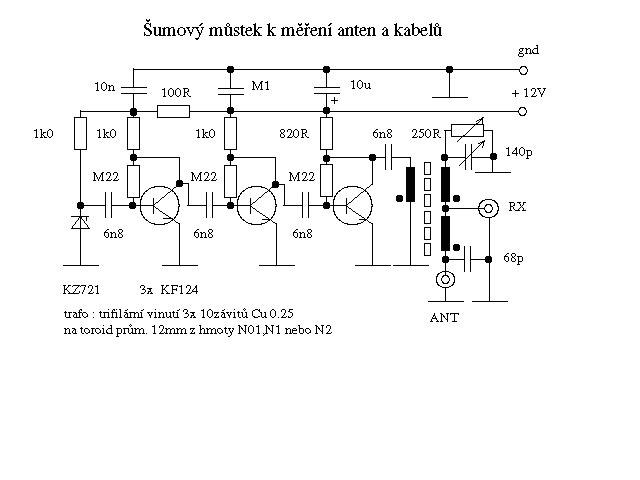

Uvedené zapojení umožňuje jednoduše měřit anteny,kabely,malé kapacity a indukčnosti.Jako nulový indikátor se používá přijímač,popř. stanice,ke které antenu nastavujeme.Je nutné co nejpřesněji vyrobit trafo,s co nejkratšími přívody.Dále je vhodné vybrat diodu s co největším šumem.Tranzistory je možno použít i jiné,pokud budou křemíkové a vysokofrekvenční.Jako potenciometr použijeme raději větší typ,např.TP280 250R lin.Kondenzátor je možno použít i s jinou kapacitou,nesmíme však zapomenout,že kondenzátor u antenního vstupu má mít poloviční kapacitu kondenzátoru ladícího.Stupnice se cejchují pomocí odporu a kondenzátoru se známou hodnotou.Záporné kapacity vyneseme pomocí aproximace, induktivní reaktance je měřena zápornou hodnotou kapacity.Indukčnost se vypočítá podle vzorce: L=-25300:(f.f.C) {uH,MHz,pF} Při měření se pak otáčením R a C snažíme dosáhnout minima šumu.Minimum při pečlivé práci bude velice ostré a zařízení se dá použít pro všechna amatérská pásma.Hodnota R nám pak udává vstupní odpor anteny.Jestliže je kapacitní stupnice po vynulování v kladných hodnotách,je antena pro daný kmitočet krátká,v opačném případě je dlouhá.Kde ladí,je možno zjistit proladěním přijímače.Antena je vyladěna pro ten kmitočet, kde i kapacitní stupnice je v nule,tj. uprostřed rozsahu ladění.Změnou odporu R se snažíme dosáhnout co největšího potlačení šumu.Upozorňuji,že antena musí být připojena vodičem,jehož délka je elektrickým násobkem lambda/2.Při měření kabelu buď měříme lambda/4 na otevřeném kabelu,nebo lambda/2 na kabelu na konci zkratovaném.Na měřeném kmitočtu pak lehce zjistíme,je li potřeba délku kabelu upravit.Kapacitní stupnice je v tom případě nastavena na nulu. Podrobnosti viz.: Daneš, "Praktická radiotechnika a elektronika"

( Celý článek | Autor: Krysatec | Počet komentářů: 0 | Přidat komentář |

)
