 Přijímač pro pásmo ELF 200Hz-15kHz
Vydáno dne 04. 03. 2005 (1166 přečtení)
..tentokrát bez cívek...
Poté, co jsem došel k závěru, že bych mohl opět zkusit postavit nějaký přijímač
na pásmo ELF, jsem zjistil, že u nás to zas tak jednoduché není. Jednak sem
přišel na to, že původní schéma na přijímač označovaný BBB4 bylo už někým někde
špatně překresleno, a fungovat tedy asi nebude, druhak pak na to, že v naší
zemi jaksi není možné sehnat ani tlumivku 150 či 200mH, ani nic, na co by šla
navinout. Opravil jsem tedy chyby v zapojení a místo píčlánku s cívkou jsem

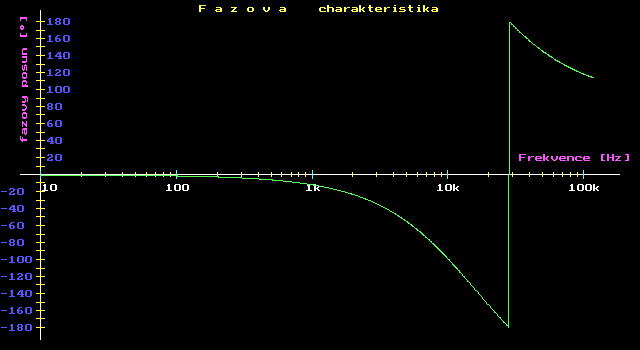

použil trojitý integrační RC článek. Hodnoty a grafy jsem získal výpočtem. No a
abych si zjednodušil zapojení a shánění též nesehnatelného tranzistoru 2N5484,
použil jsem běžný BF245A. Ostatně posléze jsem zjistil, že to samé udělal už i
OZ1MAS ve své úpravě tohoto přijímače. On ovšem v serii se vstupem tj. mezi
kondezátorem 100n a odporem 220k má ještě tlumivku 150mH. Navíc jsem další
zesilovač udělal též s BF245A, neb se domnívám, že z hlediska zatížení článku
to bude výhodnější, než zesilovač s bipolární tranzistorem. Ten jsem dal až na
výstup a to hlavně z důvodu toho, že není jasné, jak citlivý vstup budete
používat na případném nahrávacím zařízení a navíc by měl umožnit připojit
krystalové sluchátko pro přímý poslech alespoň těch silnějších signálů a jevů.
Na napájení se pochopitelně použije 9V baterie. Jde o zařízení pro příjem v
přírodě a alespoň 1km od VN vedení a podobných "radostí". Celé zařízení by mělo
být ve stíněné krabičce (či trubce), anténa by neměla mít víc jak asi ten 1-1,
5m a nahrávací zařízení by se mělo nacházet nějaký ten metr daleko, aby
vlastním vyzařováním nerušila příjem. Pochopitelně musí být taky napájeno z
baterie a logicky jiné, než ten přijímač! To, že váš magnetofon (nebo něco
podobné) nic nevyzařuje, by se snad dalo právě zjistit tím sluchátkem zapojeným
na výstup a jeho "očicháním" pomocí přijímače. Osobně bych nedoporučoval nějaké
"digitály" s digi stupnicemi, hodinami, kolektorové motorky a pod. Ty vyzařují
pravidelně a obyčejně všude kde se dá, někdy i tam kde se nedá... Každopádně
musí jít o připojení kvalitním stíněným kabelem, což v závěru muže znamenat i
např. tenký kabel s dvojím stíněním pro kabelové TV rozvody. Pokud byste
potřebovali snížit nf úroveň, dělejte to u nahrávacího zařízení, a ne u
přijímače. Rušení 50Hz by se vám objevit prakticky nemělo, na to právě máte být
daleko od všech vedení. Ale potlačit tohle pásmo dodatečně by šlo např.
snížením vstupní kapacity u druhého BF245A. No a jistě nemusím říkat, že vše
musí být pečlivě sletováno a mají být použité nové součástky, jinak by se taky
mohlo stát, že místo vzdálených praskotů blesků a hvizdů z přírody uslyšíte
spíše velmi blízký praskot odporů 10M v hradlech fetů a hvizd kladné zpětné
vazby či podobně. Ale co byste měli nebo mohli slyšet: Na internetu je možno
najít řady záznamů a porovnat je se svými. Jde hlavně o různé hvizdy, zvuky
připomínající zpěv ptáků, i jiné zvuky. Zvuky jsou často fascinující!
