Přípravek na měření kapacit

Přípravek na měření kapacit
Vydáno dne 19. 04. 2005 (1067 přečtení)

a to digitálním voltmetrem

Přípravek na měření kapacity multimetrem

Většina levných multimetrů kapacity neměří a levný měřič kapacit neseženete. Staré RLC můstky obyčejně neměří s dostatečným rozlišením a přesností. Proto jsem hledal nějaký přípravek a na internetu podařilo. Autora neznám, neb to, co jsem našel, už samo bylo převzato z ARRL Handbooku 2002.

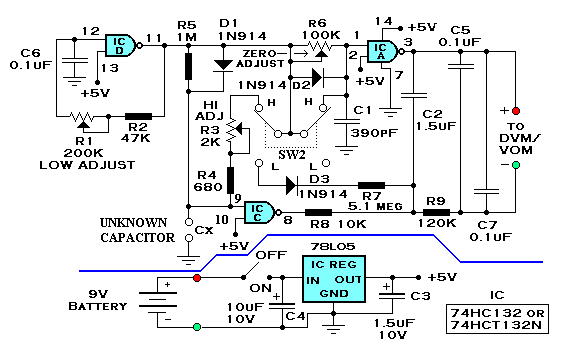

Nechci zde rozebírat podrobnou funkci zapojení, je ostatně ve výše uvedeném handbooku. Omezím se tedy pouze na stavbu a nastavení. Zapojení se zdá jednoduché, ale pozor při stavbě na zkušební destičce na omyly! Přípravek pracuje ve dvou rozsazích a to v "low" pro měření v rozsahu asi 2p2 až 1000 a v "high" pro asi 1000pF až 2uF, jak uvádí autor. Hodnoty součástek nejsou problematické. Pramen uvádí, že stačí hodnoty v toleranci 20%, což je pravda, ale snižte hodnotu odporu R2 z 47k asi na 22k. Důvod je ten, že u nás patrně seženete jen trimr 220k a tak se bez výměny odporu asi nedostanete do rozahu nastavení. Diody můžete nahradit typem 1N4148. K nastavení budete také potřebovat dva kondenzátory v hodnotách asi 1n0 a 1u0 které jsou v minimální toleranci, či lépe, které vám někdo přesně změří. Nastavování zahájíte tím, že připojíte zdroj, necháte volné svorky na měření kondenzátoru a trimrem 100k nastavíte na digivoltmetru na rozahu 2V nulu. Potom vezmete kondenzátor např. 954pF a v poloze L nastavíte napětí na 954mV. No a v rozahu H použijete např. kondenzátor 0,9uH a nastavíte 900mV. Oboje v rozahu 2V. Tím by mělo být nastavení ukončeno a přípravek je hotov.
