 Jednoduchý přijímač - modifikace
Vydáno dne 03. 07. 2005 (854 přečtení)
Zpětná vazba a zesilovač na repro

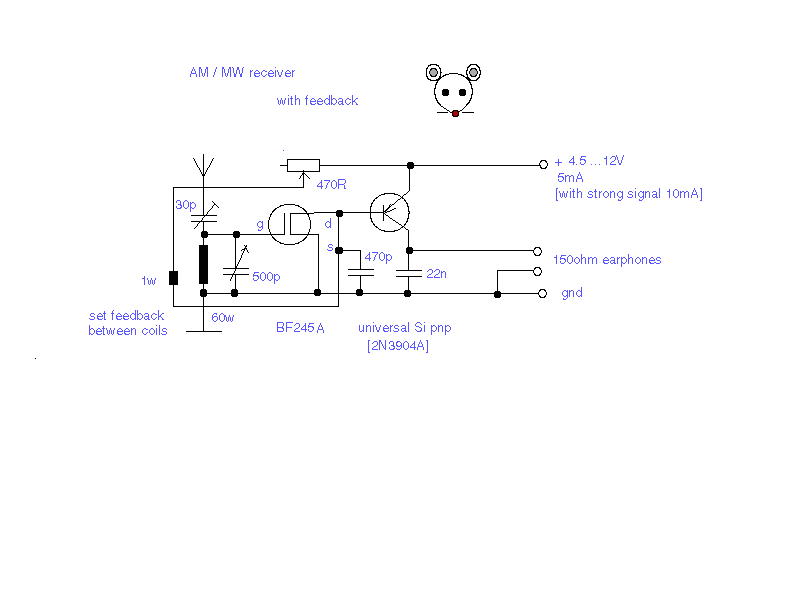

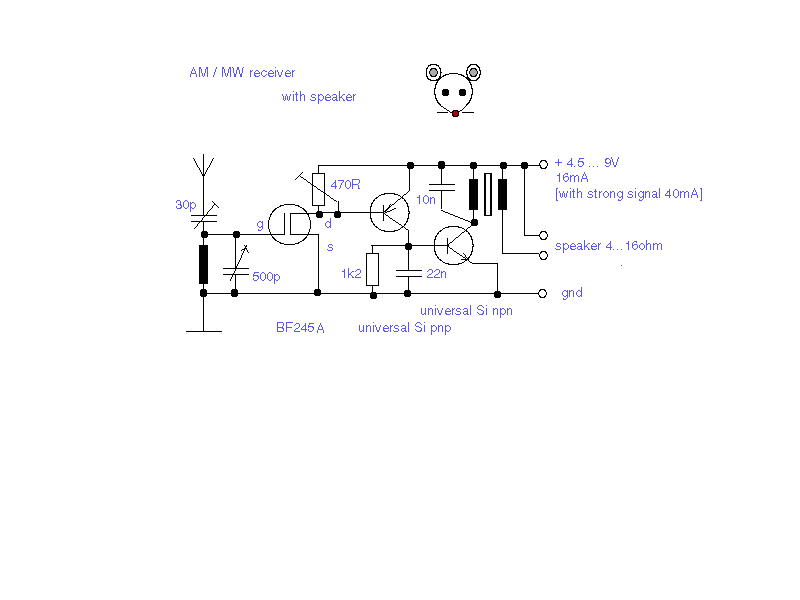

Takže několik poznámek: zapojení se zesilovačem nemá tak široký rozsah napájení, je nutno přesně nastavit trimr! Výstupní trafo vezmete z nějakého, prakticky jakéhokoli tranzistorového přijímače. (Neb se u nás asi nic neprodává...) Pokud jde o zpětnou vazbu: tvoří ji jen jeden závit drátkem! Nasunete jej poblíž ladící cívky a to tak, aby se to ještě "nezavazbilo" když si vyberete nějakou stanici kolem asi 1400kHz. Prostě ji nastavíte napevno. Ona bude fungovat i na nižších ferkvencích, byť o něco méně. No a pokud vás zajímá, na co je tam ten kond 470p na zem: jde o jistý fígl. Vazba totiž vždy líp nasazuje na vysokých kmitočtech - no a kond zase do země líp propouší vysoké kmitočty.
Efekt je tedy teoreticky (ale zdá se, že i prakticky) takový, že kondenzátor "užere" více vf signálu pro vazbu na vyšších frekvencích než např. na 540kHz.
V důsledku toho je zpětná vazba relativně konstatní na celém pásmu aniž by pištěla. Je ovšem nutné si s tím "pohrát".
