Přijímače s MC1350P

Přijímače s MC1350P
Vydáno dne 21. 11. 2005 (1587 přečtení)

Jednoduché přijímače pro DV/SV i KV

Obvod MC1350P se dá použít i na jednoduché přijímače, neb má dost vysoké zesílení (60dB), možnost AVC a pracuje minimálně do 60MHz. Proto jsem s ním vyzkoušel dvě jednoduchá zapojení.

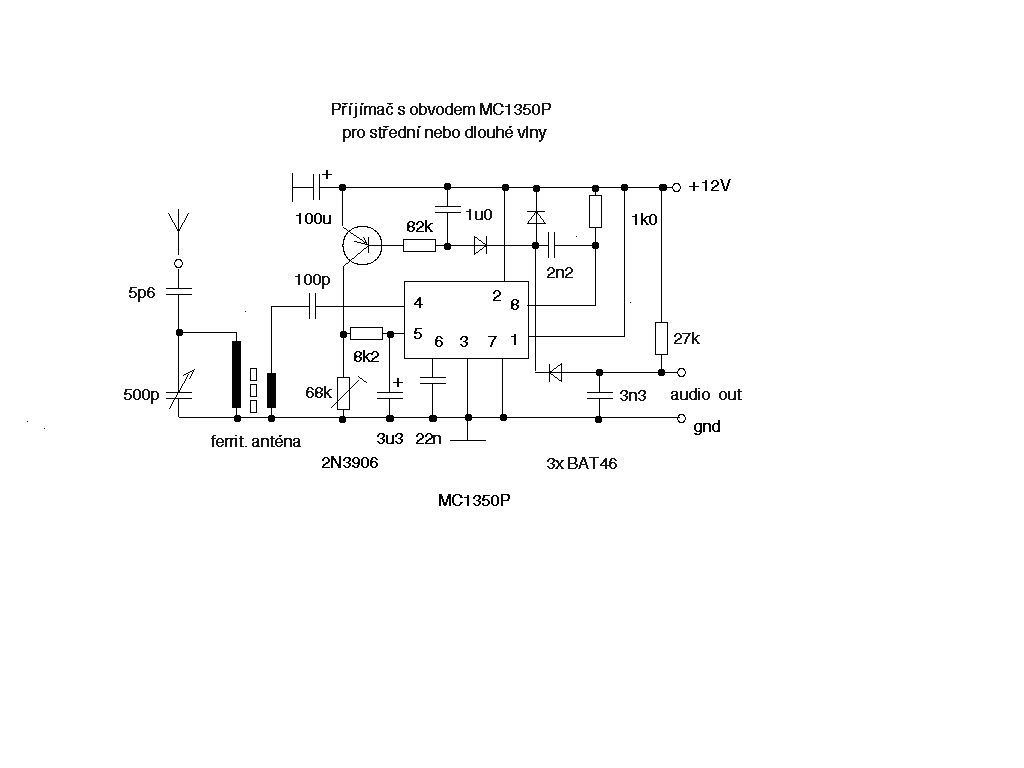

Přijímač pro střední a dlouhé vlny nemá při stavbě žádné komplikace, pouze je nutno nastavit trimrem napětí pro správnou funkci AVC, a to tak, že bez signálu je na pinu 5 asi 5V a se silným signálem by se pak mělo napětí zvyšovat, což sníží zisk zesilovače v MC1350. Konstrukce je jednoduchá a "podivné" zapojení s třemi diodami byl kompromis. Chtěl jsem se vyhnout nečekaným vazbám a navíc jsem chtěl mít AVC a demodulátor zvlášť: ještě lepší by patrně bylo demodulátor zopakovat v druhém výstupu z IO, neb signál jde odebírat jak z pinu, 1 tak i z pinu 8. Jelikož to ale fungovalo tak jak to je, nechal jsem to být.
Existuje ale i jiná, byť zatím nevyzkoušená alternativa. Jelikož MC1350P má dva vstupy i výstupy, mělo by být reálné zavést nf signál z demodulátoru na vstup na pinu 6, pochopitelně ale s už odstraněnou vf složkou, a do dříve nepoužitého výstupu z IO zapojit sluchátka, ovšem blokovaná kondenzátorem tak asi 10n až 68n. Pak ovšem nebude třeba nf zesilovač, a nemusela by být použita ani automatika AVC. Ruční řízení zisku by totiž fungovalo i jako regulátor hlasitosti a současně by měnilo zisk jak pro vf tak pro nf signál. Ideový návrh je na dalším obrázku. Sklony ke kmitání by také mělo snížit zaměnění výstupů 1 a 8 - v tomto případě by totiž pronikající signály měly být v protifázi a vazba by tak byla záporná, nikoli kladná.

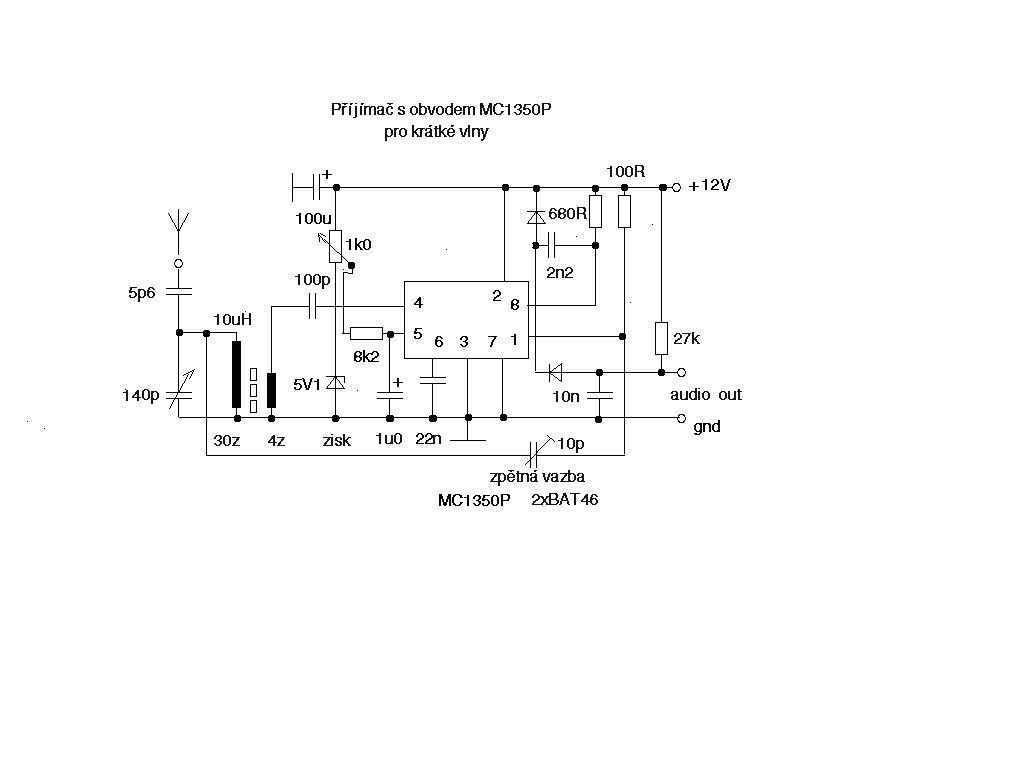

Podobné zapojení má i přijímač na krátké vlny, ale zde jsem zapojil řízení zisku ruční, a využívám ho v jisté míře k řízení zpětné vazby. Hrubě se nastaví kapacitním trimrem, jemně pak potenciometrem. Laděný obvod je cívka s asi 30ti závity drátem na průměru 10mm s feritovým jádrem, vazební cívka má 5 závitů. S kondenzátorem asi 140pF ladí přijímač v rozsahu asi 5 až 12MHz, s kondenzátorem 380pF byl rozsah od 4 do 16MHz. Doporučuji kondenzátor s převodem! Tady je ale nutné dodat, že zpětnovazební kapacita na laděný obvod musí být malá (kolem 3p) a signál musí být veden od IO stíněným kablíkem! Kapacita (či trimr) se umístí blízko laděného obvodu. Zpětná vazba tak přispívá k selektivitě i citlivosti, ale její průběh není zrovna ideální pro příjem CW ač nevylučuji, že lepším nastavením by šel ještě vylepšit. Například i tím, že by se použila ještě jedna zenerova dioda a to 6V8 a ta stabilizovala napětí na potenciometru tak, aby jeho rozsah byl jen asi mezi 5 a 7V na běžci proti zemi. To je totiž rozsah řídícího napětí AVC v obvodu. Mě ale šlo spíše o možnost příjmu rozhlasu v KV pásmu než CW a silné stanice hrají i na teleskop.
NF zesilovač je klasické zapojení LM386 podle datasheetu. Zde by neměly být žádné problémy, jen doporučuji použít zapojení s vyšším ziskem a jumper na případné propojení kondenzátoru a IO, pokud bychom potřebovali vyšší zesílení (u výšeuvedených zapojení ale potřeba nebylo).
Celá konstrukce je opět umístěna na instalační krabici - je levná, má "dírky" a v nejhorším jde do ní dělat další dírky i nůžkama, není-li po ruce vrtačka. Ale oproti mému obrázku doporučuji několik zmněn pro lepší využití. Optimální by bylo použít jako ladící kondenzátor takový, co bude mít i VKV sekci (tj. něco kolem 380-500pF a 30-50pF) a s převodem, na cívky použít konektor aby se daly vyměňovat, a použít více konektorků na desky případně nf zesilovač umístit zespodu a natrvalo. Tím totiž získáte možnost na krabičce zkoušet více zapojení, neb stačí měnit desky s vstupem a demodulátorem přijímače na stejných konektorech. Když navíc použijete potenciometry např. 100k/G na hlasitost a 25k/N na případné řízení zpětné vazby či zisku, mělo by jít postavit na této krabičce cokoli od krystalek přes přímozesilující přijímače, reflexní zapojení až po superreakční přijímače na kv či vkv. Stačí jen zapojit na každé zkušební desce konektorky se vstupy, výstupy a napájením stejně. Přívody od potenciometrů můžeme též připojit pomocí konektorků. (Snímky budou uveřejněny později, teď je nemám čím udělat.)
