 DRM radio II.
Vydáno dne 25. 11. 2005 (733 přečtení)

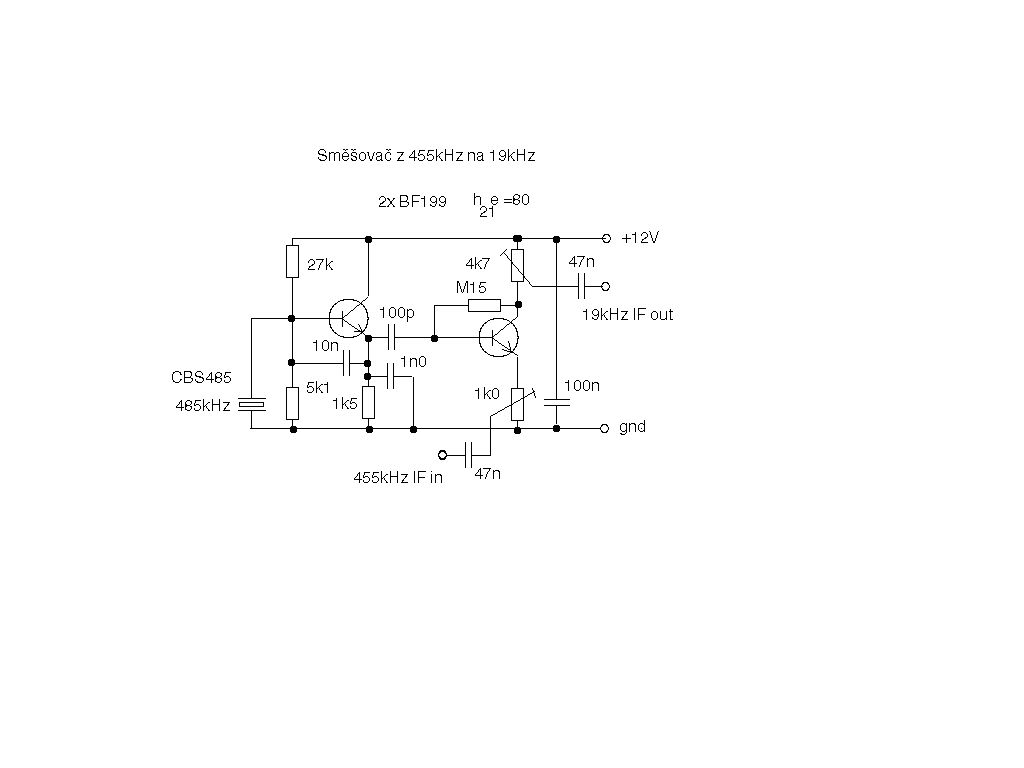

Moje verze mixeru 455/19kHz
 Zkoušel jsem zapojení podle Jan Terpstra, které je mimochodem tady na webu taky. Mě to teda nastavit nešlo, buď to nekmitalo, nebo ne sinusově, případně na podivných frekvencích - takže jsem se asi po 6 hodinách drbání se na tišťáku rozhodl pro svoji verzi. Ta už konečně kmitá, dokonce sinusově (čemuž pomohlo i zatlumení krystalu odporem 5k1) a dá se nastavit. Pracuje mimochodem i při napětí 5V.
Místo druhého BF199 jsem zkusil i SF245 (to NENI náhrada BF245!!!) a myslím, že by to jelo i s jinými VF tranzistory. Nicméně doporučuji kontrolovat tvar signálu z oscilátoru na emitoru prvního tranzistoru!
( Celý článek | Autor: Krysatec |
Počet komentářů: 1 |
Přidat komentář |
  )
|
