 DRM radio III.
Vydáno dne 26. 11. 2005 (948 přečtení)
..a něco schémat a odkazů na softy
Tak tohle jsou další dvě zkoušená schémata. Mixer1 je typické zapojení S042P, akorát že s keramickým rezonátorem kmitá leda na druhé harmonické toho rezonátoru. Jak je to s kvalitním krystalem nevím, neb ho nemám, ale je to řešení pokud vám někde leží krystal kolem 235kHz - patrně taky bude kmitat na druhé harmonické.

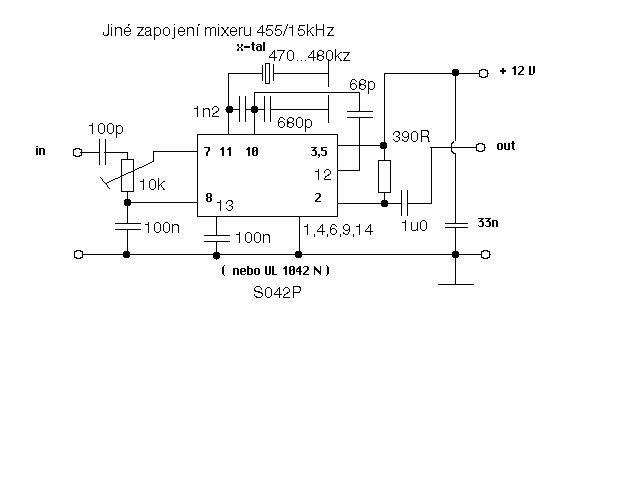

Mixer2 je netypické zapojení S042P ale funguje. Je jen nutné vyhrát si s kapacitami kondenzátorů v okolí krystalu a pro jistotu se podívat, kmitá-li to sinusově.
A k těm softům: přeposílám, co mi napsal Tom, VE3MEO:
The Dream DRM software also does AM, SSB, CW and FM. See the screenshot at
http://sourceforge.net/project/screenshots.php?group_id=71084&ssid=10657.
SDRadio does, too. http://digilander.libero.it/i2phd/sdradio/
If you want to make your own software, you might start here:
http://www.linuxjournal.com/article/7505
I think you would need to keep the centre of the IF in the 9-15 kHz range.
19 kHz is too near the cutoff of the anti-alias filter of the sound card if
it is operating at a 48 kHz sampling frequency. Of course, if it samples at
96 kHz, then the IF could be centred up to 30 kHz or so.
