a její zapojení

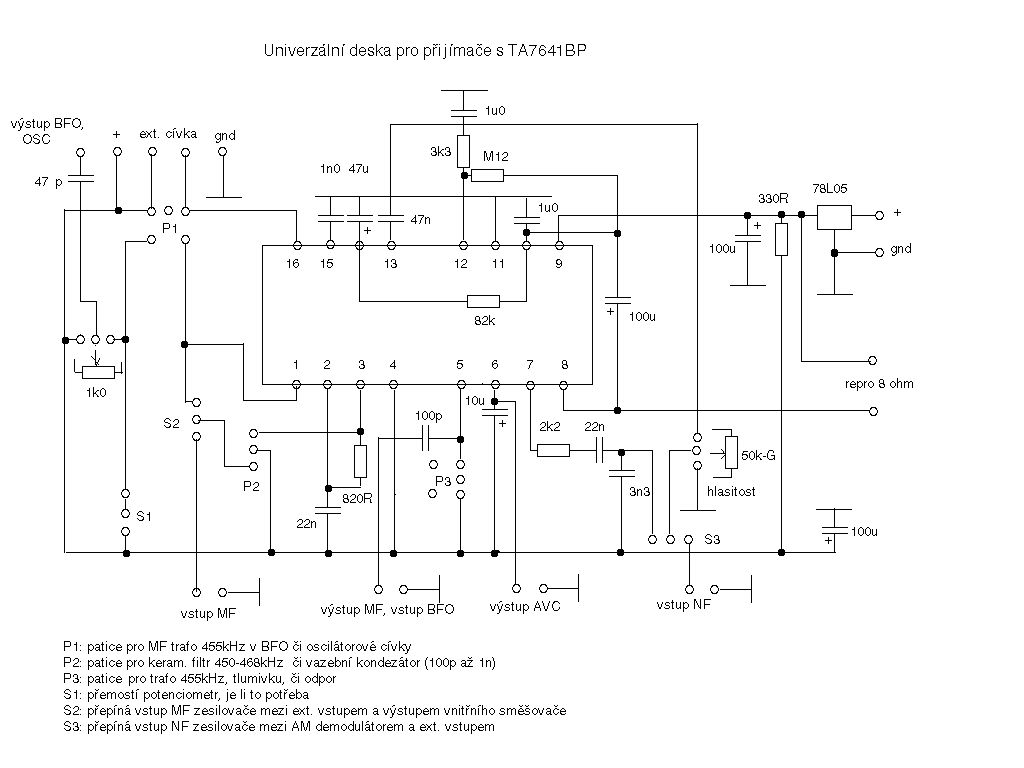

Zkušební deska s obvodem TA7641BP

Když jsem hledal obvod, kterým bych mohl nahradit alespoň v některých mezích obvody A244D a A283D, narazil jsem ma TA7641BP. Jde o obvod pro použití v AM přijímačích, ale patrně ne pro KV pásma - jeho vstupní část coby superhetu se mi na to moc nezdá a datasheet o tom nic neříká. Jeho velkou výhodou ale je, že pracuje už od 3V a s minimálním klidovým proudem a především že obsahuje kromě směšovače, mezifrekvence a detektoru i nf zesilovač. Takže tu máme dostupné všechny potřebné vstupy a výstupy na experimentování. Já ovšem nechtěl stavět superhet, tedy minimálně ne s tímto vstupem, takže mne jeho parametry (tedy směšovače) a zapojení moc nezajímaly. (Pokud chcete stavět superhet, doporučuji použít coby směšovače např. S042P či NE602 - vyhoví pro všechny pásma).

Účelem bylo vytvořit zkušební desku a částečně i stavebnici, s kterou by bylo možno nejen zkoušet různá zapojení, ale využít desky například i při opravách přijímačů a CB stanic nebo jejich částí, což se mi myslím celkem podařilo. Vše je letováno na zkušební destičce: je to nejjednodušší a navíc jsem zjistil, že je problém sehnat vždy to samé, co použiji (cívky, konektorové lišty a pod.). Celá deska a některé doplňky jsou pak umístěny na instalačních krabicích - jednak je to nejlevnější, no a pak se lehce vrtají( v nejhorším i nůžkami...) i lepí.

Při osazování desky je především nutné vycházet ze dvou věcí: co na desce budeme "páchat" a co máme za součástky, především pak cívky. Pokud jde o cívky čili mf trafa 455kHz, nikde je neseženete a jediná cesta je vytahat je z nějakého starého přijímače nebo použít některou z cívek prodávaných v Tipě a přidat k ní paralelně kondenzátor. Jedna z tam prodávaných má např. vhodnou indukčnost asi 245uH a jako tlumivku lze použít jinou mající asi 11mH. A poznámka: u kondenzátorů 1uO není zakreslena polarita, neb jsem nepoužil elektrolyty. Podle toho použijeme konektorové lišty do kterých některé součástky budou zasouvatelné. Na mé desce jsou použity jak lišty na čtyřhrany (obecně) , tak na kulaté vývody (na cívky) a konektory na potenciometry jsem udělal ořezáním staré patice na IO a přilepením akrylátem k desce kvůli pevnosti. Některé lišty jsou využity jako vstupy a výstupy, jiné jako přepínače s jumpery ze starého počítače. Na desce je navíc IO 78L05 a to proto, že obvod víc jak 6V nesnese a takto se nemusíme zabývat tím, kolik tam "pustíme" - doporučuji před IO dát ještě ochrannou diodu v propustném směru proti přepolování zdroje! Výstupy, vstupy a vývody pro cívky a pod. jsou popsány ve schématu. A jedna poznámka: vše funguje dokonale, ale datasheet tohoto obvodu je spíše "datashit", neb obsahuje DVAKRAT tu samou chybu, čili v jeho schématech chybí odpor asi 82k mezi piny 14 a 10, bez kterého ovšem NIC nefunguje! Což jsem zjistil po dvou hodinách experimentování a nadávání na výrobce - mimochodem, tyhle "chyby" u IO asijské produkce nejsou neobvyklé.

Nejlépe je desku osadit a vyzkoušet nf zesilovač - pokud jede, pojede patrně i vše ostatní, ale pozor: on jede i je li odpor mezi piny 10 a 14 třeba 15k - ale za takového stavu nejede MF zesilovač, takže pozor na tento odpor!

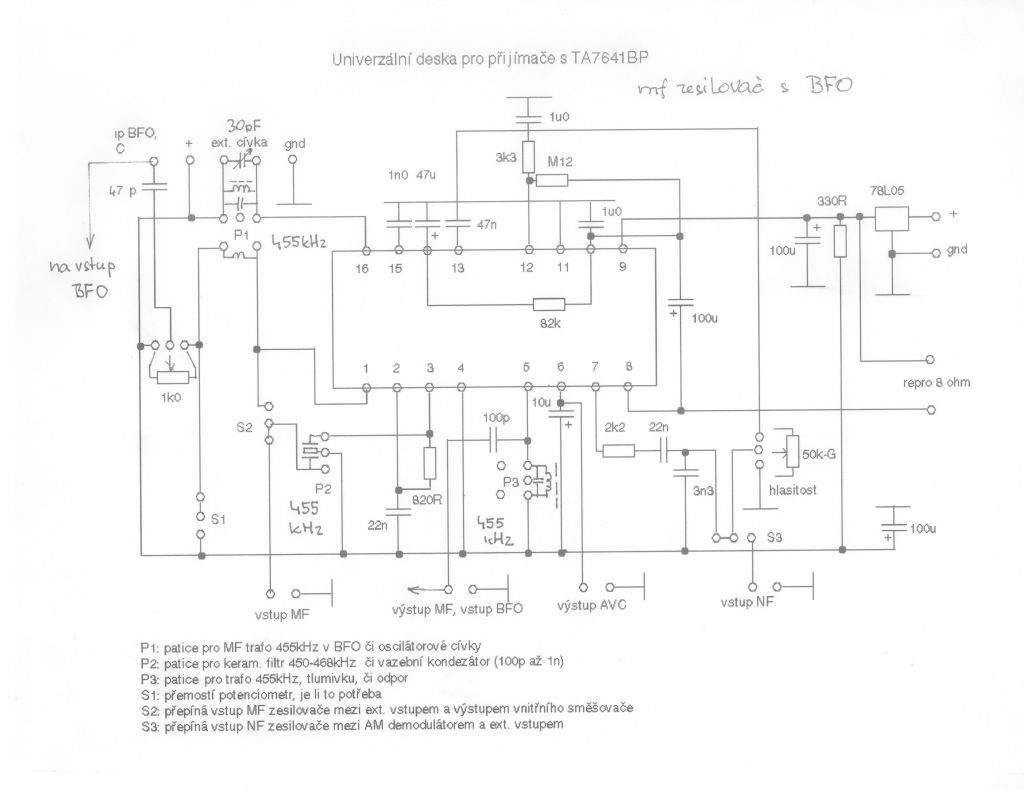

Teď už by mělo jít na desce různě experimentovat. Možnosti jsou rozsáhlé: od krystalky a využití nf zesilovače přes přímozesilující přijímač využívající mf části, demodulátoru a nf až po možnost použít externí směšovač např. s S042P na pásmo CB nebo použít externí FM demodulátor a nebo postavit z vstupu IO oscilátor BFO a tak mít možnost demodulace SSB. Jednou z možností je i to, že postavíte ze vstupní části oscilátorek třeba s feritovou anténou, do přepínače S1 zapojíte nf trafo a jeho druhé vinutí zapojíte místo reproduktoru, čímž získáte jednoduchý vf generátorek s AM modulací, kterou můžete pustit na vstup nf zesilovače. Výhodou je i to, že mf část můžete použít pro všechny obvyklé mezifrekvence: cívka čili laděný obvod na výstupu mf jde obyčejně přeladit o dost no a vstupní filtr je třínožičkový keramický a zasouvá se do lišty, takže jde použít vše od asi 450 do 468kHz. Případně použijete vazbu kondenzátorkem a tlumivku na výstupu mf zesilovače, čímž se ten stane širokopásmový - což se může hodit při opravě starého přijímače se "zrůdnou mezifrekvencí" 125 či 250kHz. Použití je ovšem celá řada a nemohu zde vypsat všechny. Ale aspoň jednu: pokud byste podle datasheetu využili vstup jako směšovač u superhetu, ale např. na frekvenci kolem 5MHz, kde patrně ještě pracovat bude, a před něj předřadili vstupní směšovač s NE602 a s příjmem v pásmu 118-150MHz, a doplnili externí FM demodulátor (nejlépe s NE564, ale stačí i TA7130), dostali byste tak jednoduchý přijímač pro AM i FM a to od leteckého AM pásma až po dvoumetr... Pochopitelně jde zde experimentovat i s kvazisynchrodemodulátory či true - synchrodemodulátory, RD detektorem a pod., neb zapojení umožňuje "vytáhnout" ven mf signál a vstup nf části je oddělen od vnitřního demodulátoru. Pokud byste chtěli experimentovat "ještě více", šla by použít deska s obvodem U2510, ale: ten má 28 noh s netypickou roztečí, takže vám nepůjde do běžně prodávaných zkušebních desek, a jeho zapojení je mnohem složitější a patrně ne tak univerzální, jako toto. (Má ovšem vstup i mf i demodulátor také pro FM). Krom toho, pokud je jeho datashhet obdobně "kvalitní", nebude už vůbec jednoduché najít chyby!
