Jednoduchý reflexní přijímač podle Ricka Andersona

Reflexní zapojení se používala dříve především kvůli úspoře součástek,ale i
dnes jsou stále oblíbená. Jedním ze zajímavých zapojení je přijímač Ricka
Andersona. Zapojení je jednoduché, a tak by nemělo dělat vážné problémy ani
začátečníkovi. Pochopitelně přijímač nemá velkou citlivost, takže "hraní na
reproduktorek" můžete čekat spíše jen v blízkosti SV nebo DV vysílačů - jinaky
musíte použít nějakou vnější anténu, tak alespoň 10 - 15m drátu pod či nad
střechou, či "z okna někam". Použité tranzistory jsou běžné, stejně tak dioda.

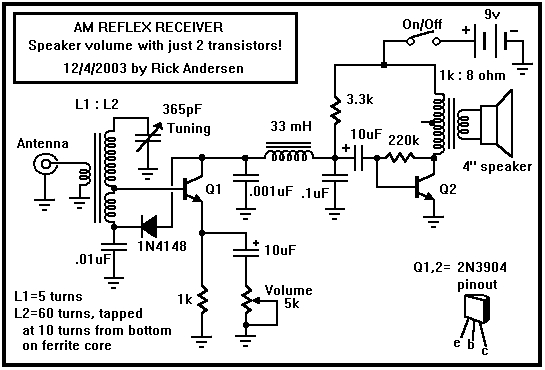

Princip je takový: VF signál přijde na laděný obvod, je zesílený tranzistorem
Q1 a pokračuje na diodu coby demodulátor. Demodulovaný signál je pak
vyfiltrován kondenzátorem 10n, který současně vysokofrekvenčně uzemňuje vazební
vinutí. Nyní jde opět do Q1, kde se tentokrát zesiluje nf signál. Ten pokračuje
přes vf filtr s tlumivkou do Q2, kde je následně zesílen pro reproduktor. V
emitoru Q1 je seriová kombinace 10u a 5k - ta pracuje jako regulace zesílení a
to jak vf tak nf. Pochopitelně při silném signálu nepůjde regulovat "k nule"
ale potřebný rozsah regulace tohle zapojení zajistí. Na první pohled se vám
však mohou zdát některé části zapojení podivné.

Takže na vysvětlení:

1/ předpětí pro bázi Q1 je získáváno přes diodu z kolektoru Q1. Výhodou je, že
tak má předpětí i dioda, což zvýší citlivost přijímače.

2/ elektrolyt 10u v emitoru Q1 není zrovna ideální blokování pro vf signál, leda
by to byl tantal. Z toho pohledu by stálo za zkoušku dát mu paralelně ještě
kondezátor 33n až 100n a to keramický.

3/ podivně vypadá kondenzátor 1n z kolektoru Q1 na zem. Fakticky by měl
zkratovat vf signál pro diodu, ale v reálu to tak není. Sníží se sice zesílení,
ale na druhé straně se zvýší stabilita zapojení. Sám jsem použil totéž zapojení
ve svém jiném přijímači, pouze kapacita byla nižší, asi 470p.

4/ indukčnost 33mH a kapacita za ní, tj. 100n proti zemi, se zdá vysoká. Dle
všeho by stačily obě hodnoty nižší ale Rick tvrdí, že právě takto mu to
pracuje dokonale.

5/ výstupní trafo je u nás klasický problém, nicméně stejně jako feritová tyčka
s ladícím kondenzátorem tak i trafo se najdou ve starých přijímačích naší,
japonské či sovětské výroby. Pouze pozor na jednu věc! Většina našich přijímačů
ma dvojčinné koncové stupně takže těch vinutí tam bývá víc - v extrémně
nevhodném případě by se vám mohlo stát, že zapojíte do serie dvě vinutí s
opačným směrem a signál se vám odečte! Čili je nutno to zkusit. Obvykle mají
trafa 5 vývodů: dva na jedné straně jsou na reproduktor a opačná strana je
primár. Obyčejně se tedy pak zapojuje jeden krajní konec proti středu.

Jiné problémy myslím při stavbě už mít nebudete a přijímač by měl pracovat bez problémů.
