 Jednoduchá úprava čínské antény i pro pásmo I.
Vydáno dne 17. 04. 2006 (889 přečtení)
...která pomůže i na VKV
Jak známo, tato anténa má sice zesilovač, co zesiluje od kanálu 1., ale nic tam nechytíte, neb dipol je krátký: teprve na VKV se cosi děje.

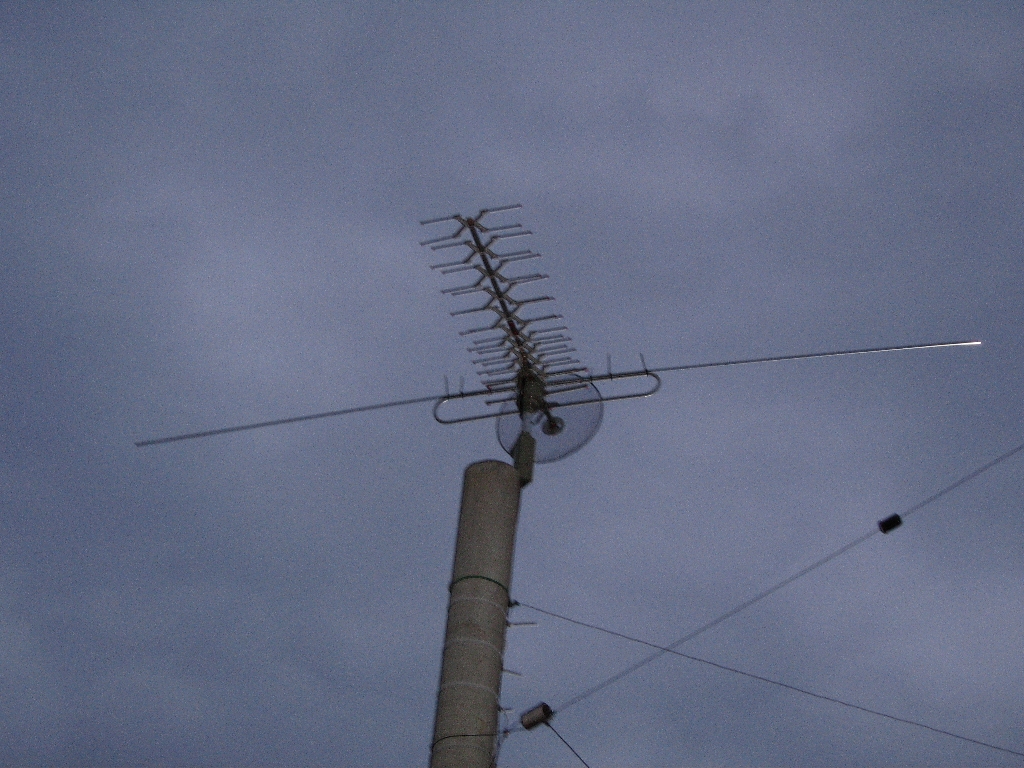

Vyzkoušel jsem jednoduchou úpravu, která vylepší vlastnosti především na kanálech 1 a 2. a navíc je de fakto skládací, takže např. na chatě nebo jinde můžete anténu schovat před odjezdem domů nebo ji přepravit i autem. V principu jde o to, že koupíte dva kusy duralové trubky průměr 8mmx1 v délce asi 140cm, šroub M6x40 a hrst "samostahovacích ocásků" z plastu. Šroub zašroubujete asi do poloviny do jedné trubky a zalepíte ho tam vteřiňákem. Pak mu uříznete hlavu a z druhé strany našroubujete druhý kus trubky. Tu pak upevníte na horní část VHF dipolu (vycházím z toho, že máte anténu s dipolem, nikoli jiné "zrůdnosti"!) těmi samostahovacími plastovými páskami.
Tímpádem se z dipolu stane cosi jako přizpůsobení k té tyčce, co rezonuje někde kolem prvního kanálu. Efekt je takový, jako byste použili např. HB9CV anténu, tedy z hlediska zisku, nikoli předozadního poměru, neb jde de fakto o dipol se zesilovačem.
Z mechanického hlediska to těžko dáte někam na trvalo nebo někde kde je vítr a sedají na to vrany, ale použitelné to je. No a především materiál vyjde tak na 50 korun. Přitom prodávaný dipol (bez ničeho, tj. bez rotátoru , kabelu i zesilovače) podle ceníků stojí kolem 680korun.
Tímpádem pro přechodné QTH myslím není co řešit.
K případnému dotazu proč tu trubku řežu na dva kusy po 140cm:
neb 2,8m dlouhou trubku neodvezete ani autem natož pak na babettě!
( Celý článek | Autor: Krysatec |
