 DRM radio na KVVydáno dne 24. 04. 2006 (1339 přečtení) ...levně a jednoduše!

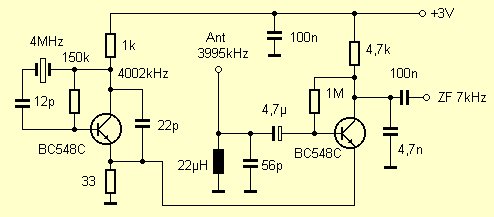

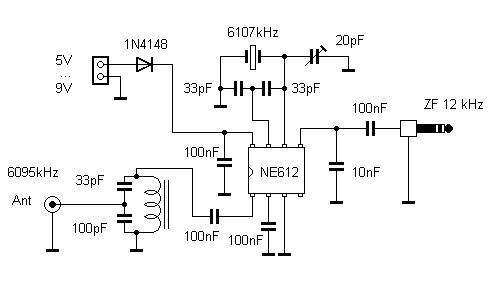

Jak jednoduše na DRM radio?Onehdy jsem přemýšlel, jak jednoduše udělat přijímač na DRM radio. Obvykle je totiž potřeba mít výstup 455kHz IF z nějakého přijímače, ten posměšovat na 10-15kHz a pak teprve prohnát do zvukové karty počítače k dekodování. Faktem ovšem je, že by to mělo jít i přímo směšováním se signálem z antény, pokud je dost silný. A to často bývá, například na frekvencích 3995kHz, 6095kHz a 7265kHz z Německa. Jednoduché směšovače jsem posléze nalezl na stránkách Burkharda Kainky a jelikož pan Kainka nemá nic proti tomu, aby byly uveřejněny i jinde, mohu vás s nimi seznámit. Zapojení se jistě budou hodit, pokud dojde na vysílání DRM na KV či SV i u nás. Je ovšem fakt, že potřebujete silný signál a venkovní anténu! Ostatně doporučuji zjistit si zda u vás signál je: na běžném přijímači se objeví jako silný široký šum s ručičkou S-metru "za roh" - no a pokud ho tam takto najdete, vyplatí se experimentovat. První zapojení používá jednoduchý oscilátor a krystal 4MHz, který je naštěstí běžně dostupný. Potřebného zvýšení kmitočtu dosáhneme seriovým kondenzátorem s krystalem. Přijímač ovšem nebude dost citlivý, chce opravdu silný signál, a ten bude zase pro změnu chodit nejspíše jenom ve večerních hodinách. Pokud bychom chtěli něco "na den", bylo by potřeba použít krystalů k příjmu frekvencí 6995 a nebo 7265kHz, které chodí ve velké síle i přes den. Zde ale asi bude problém, kde vzít krystal, neb uvedených 6107kHz u nás asi neseženete. Na druhé straně vám ovšem na zakázku v Hradci vyrobí cokoli. (www.krystaly.cz - problém ovšem bude cena...). Pokud jde o cívku, tedy o laděný obvod, měla by tam být opravdu cívka a ne tlumivka. Pro frekvenci 3995kHz by se například krásně hodila cívka s odbočkou a kondenzátorem z Tipy, skl. číslo 2430008, která má 14uH a kondenzátor 101pF (je ovšem záhodno podívat se, kam je uvnitř připojený!). Dotyčná cívka je totiž stíněná a navíc stojí asi jen 2 koruny. No a s trimrem 30pF či možná i bez něj by na frekvenci 3395kHz měla jít pohodlně naladit. Což platí i pro druhé zapojení, které obsahuje směšovač s NE602, což je pochopitelně mnohem výhodnější, citlivější a odolnější. I to by pochopitelně šlo použít pro kteroukoli frekvenci - stačilo by vyměnit krystal a laděný obvod. Na frekvence 6095 a 7265kHz by šla použít zase cívka 2430017, která má dvě odbočky a 6.5uH a k ní kondenzátor asi 100 nebo 68pF. Do některé z odboček by logicky šla připojit ta antena. Signál ale možná bude slabý a bude potřeba ho zesílit. Patrně nejjednodušší cestou by bylo použít jednoduchý předzesilovač s BF245 v klasickém zapojení. Tím myslím použít dotyčné (stíněné!) cívky dvě. Jednu na vstupu BF245 z hradla do země, druhou v "kolektoru" (D) a "emitor" (S) dát přímo na zem. Což by mělo stačit - ty stínění jsou tam nutná, aby se BF245 náhodou nerozkmital. Do odbočky nebo přes kapacitu přímo na laděný obvod na vstupu BF245 by se vázala anténa (nutno vyzkoušet individuálně dle signálu, antény a pod.) no a z odbočky druhého obvodu by se vázal tranzistor či NE602. Na naladění by měl stačit i sám počítačový program pro DRM radio. | ||||||||||||||||||||||||||||||||||||||||||||
