Jednoduché zpětnovazební přijímače pro pásmo 7MHz

Na stránkách Ricka Andersona jsem našel zajímavý jednoduchý přijímač pro HAM
pásmo 7MHz, ale dají se s ním přijímat nejen CW a SSB, ale i AM rozhlasové
stanice v tomtéž pásmu. A na jeho základě jsem pak vyzkoušel další, tentokrát
svoje zapojení.

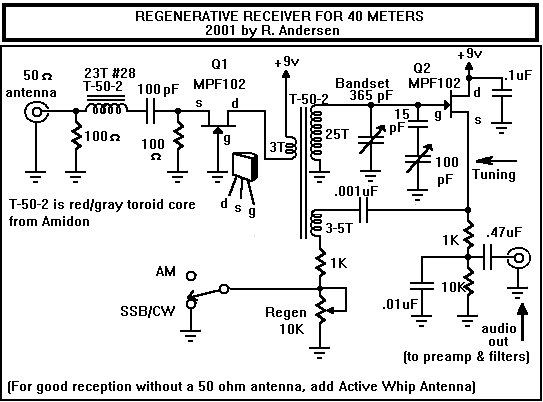

Jak je vidět z Rickova schématu, anténa se připojuje přes předzesilovač s MF102,
ten by šel nahradit i naším BF245. Cívky jsou na toroidech Amidon: uvedený typ
T-50-2 jde sehnat u nás např. v GESu - nicméně to bude fungovat i s cívkami
např. na kostřičce, ač ty by bylo dobré stínit. (Pokud nemáte venkovní anténu,
na adrese http://www.tricountyi.net/~randerse/regen.htm najdete i schéma
aktivní antény k tomto přijímači). Druhý tranzistor pracuje jako demodulátor se
zpětnou vazbou pro AM, či směšovač pokud jde o CW a SSB. To je vyřešeno
přepínačem AM/SSB, kde tranzistor kmitá trvale a nezávisle na nastavení
potenciometru, pokud přijímáme SSB a CW, nebo má regulovanou pozitivní zpětnou
vazbu pro AM. Ladění tu je jemné i hrubé, neb jedno je třeba na naladění do
pásma či příjem rozhlasu, druhé pak na pohyb v 7MHz HAM pásmu. (Jistě ale po
přepočítání laděných obvodů můžete použít přijímač i pro jiná pásma). Za
přijímací částí následují filtry: pro SSB dolní propust a pro CW pásmová.
Výkonový nf zesilovač tu není - ale buď si můžete postavit něco s LM386 nebo
použít klasické "aktivní bedny" k počítači. Mimochodem: tento filtr by byl
vhodný i k mé verzi přijímače, ale mě zas až tak nešlo o CW a tak jsem ho
nepoužil. Při stavbě s toroidy je záhodno ty cívky raději změřit - není to jak
doladit. V případě problémů je ale možné obrátit se (anglicky) přímo na Ricka
Andersona, jistě vám odpoví na dotazy stejně jako mě.

Já se tímto zapojením částečně nechal inspirovat, pouze jsem chtěl jiné cívky,
neb jsem líný vinout toroidy (a jeden stojí 30CZK...), ladění varikapy neb jsem
chtěl jednoduše ladit i předzesilovačve větším rozsahu kmitočtů, a řízení zisku
předzesilovače aby šla použít téměř jakákoli anténa bez ohledu na délku. Celé

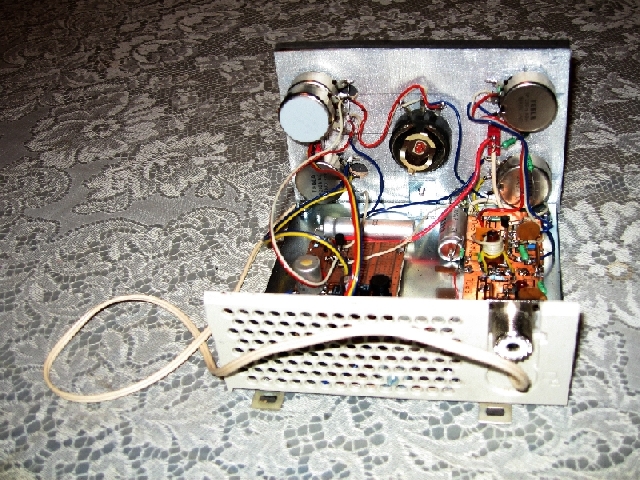

zařízení jsem opět stavěl na zkušebních deskách plošných spojů, aby se dalo
jednoduše upravovat - pokud jde o konstrukci: základní deska je kovová a jde o
zbytek vysílače "zabezpečovačky", zadní stěna je kus plastu z počítačové

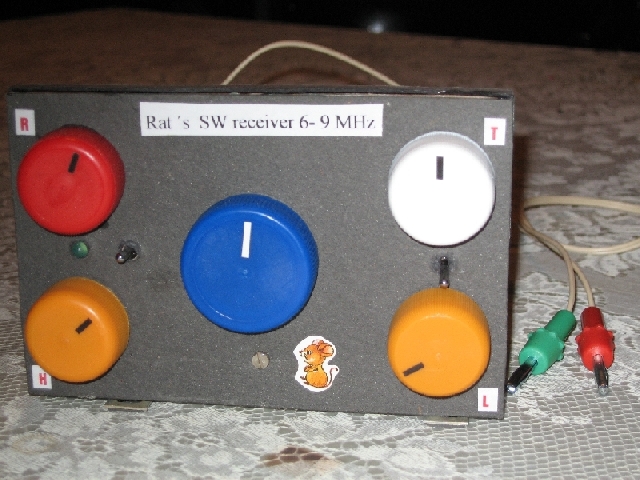

"bedny", reproduktorek ze starého modemu, přední deska pak polepená a natřená
5mm překližka. Knoflíky jsou domácí výroby - jde o zátky od minerálek a mléka a
ty jsou nasunuty na gumové těsnění vodního ventilu z WC... (důvod: na zkušební
konstrukci to stačí a to těsnění stojí 11korun, kdežto velký knoflík v GM stojí
50korun). Potenciometry jsou pochopitelně "co den a šuplík dal", ale na
výslednou konstrukci bych logicky použil nové!

Zapojení vypadá takto: předzesilovač včetně řízení zisku je vlastně kopie mého
zapojení preselektoru, červená LED mění jas podle zisku a můžete ji současně
využít jako kontrolku zapnutí. Cívky jsou na kostřičce pro jadýrka 3,65mm
průměru, moje byla žlutá. Drát je pak asi 0,15 až 0,25mm průměr. První cívka je
stíněná! U druhého laděného obvodu je pak třeba dbát na to, aby zpětnovazební
cívka byla zapojena tak, aby vazba naskočila, pokud nenaskočí, asi ji máte
zapojenu opačně a musíte prohodit její vývody. Druhý tranzistor má poněkud jiné
zapojení, než které používá Rick, ale zpětná vazba naskakuje spolehlivě a je
slušně říditelná. Za ním následuje nf předzesilovač, kapacita z kolektoru do
báze omezí vysoké a vf kmitočty. No a na závěr je nf zesilovač s LM386. U toho
jsem využil možnosti změny zisku a případně omezení výšek pomocí zpětné vazby
mezi piny 1 a 8. Pokud jde o ladění, používám dvojitý potenciometr a na jemné
ladění ještě jeden asi 100x nižší hodnoty. Zdá se, že to vyhovuje i na CW a
SSB. Faktem ovšem je, že dlouhodobě, např. při napájení z baterie, by stabilita
ladění nebyla dost dobrá ani se stabilizací zenerovou diodou. V takovém případě
by bylo dobré použít na stabilizaci ladícího napětí obvod REF01 nebo náš MAC01.
Pokud bude celé zařízení, hlavně pak laděné obvody, provedeno pečlivě a
použijete stabilizované napájení (aspoň pro varikapy), lze tak přijímat nejen
CW a SSB, ale třeba i meteofaxy na 7880kHz a 8040kHz (pochopitelně po
"prohnání" nf signálu počítačem a softem např. JVComm, MScan a pod.)

Zapojení není určeno pro úplné začátečníky, ale ostatním by nemělo dělat problém.
