Skládací anténa pro 50-150MHz

Skládací anténa pro 50-150MHz
Vydáno dne 03. 12. 2006 (1412 přečtení)

popř. až 44-175MHz z vojenské antény

Anténa pro více pásem z vojenské antény na 50MHz.

Onehdy jsem narazil na zajímavou skládací anténu vojenské výroby pro pásmo
kolem 50MHz (patrně). Jde o anténu GP, kde její protiváhy jsou tři, a jsou
skloněny šikmo dolů. Pata antény se uchycuje stahovacím páskem na trubku
průměru 40mm přičemž konektor (PL) na kabel je zboku. Všechny čtyři pruty, tj.
protiváhy i zářič jsou ze dvou kusů délky kolem 70cm a dají se do sebe

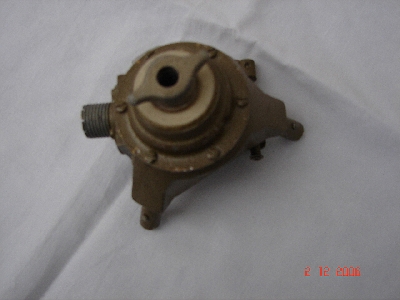

zasunout. Do paty antény se pak uchycují bajonetem. Anténa je to pěkná a lehká,
což mne překvapilo, neb podle prvního pohledu jsem čekal, že mi pata propadne
kapsou a bude vážit aspoň kilo, což kupodivu neváží! (Ve skutečnosti je z
nějaké lehké slitiny a váží asi 300g).

Problém ale je s ladícím rozsahem, neb zasouváním prvků se nedostanete výše jak
asi na 105MHz. Tj. v principu by mi to mohlo stačit, neb jsem ji chtěl používat
jako přenosnou na orientační příjem v TV pásmu a FM pásmu při výskytu
sporadické vrstvy E. (To kupodivu lze, i když TV vysílá obvykle horizontální
polarizaci, neb odrazem obyčejně dojde k jejímu pootočení - mám to vyzkoušeno z
letošního léta např. s příjmem TV z Norska na podobnou anténu s jednoduchým
jednostupňovým zesilovačem s BFG65). Jenže ty prvky délky 70cm se mi zdály už
jaksi neskladné a navíc mi bylo líto, že se nedostanu nikam "výš". Takže mne
napadlo použít prvky jiné. První nápad byl použít trubičku 8mm a prvky zkrátit
asi na 0.5m, jenže ta má vnitřní průměr 6mm což je shodné s prvkem původní
antény a ten pak to ní nezasunete a trubičku s o něco větším vnitřním průměrem
zas pak obyčejně neseženete.

Takže jsem došel k závěru, že nezbude, než použít teleskopické antény, no a ty
se dělají v délkách až do asi 1200-1300mm. Jediná vhodná má označení ANT20 a má
rozměry 6/347/1236mm a mají ji za 75CZK u Bučka - to uvádím nikoli jako
reklamu, ale abyste si ušetřili čas, neb JINDE jsem žádnou podobnou anténu
nenašel, a pokud našel, v reálu ji pak ale neměli.

Dále je potřeba sehnat kousek trubičky 8/6mm z duralu (asi 30cm) a 4kusy
trubičky 10/8mm také z duralu o délce po 40cm, což by měli mít ve Feroně. Z

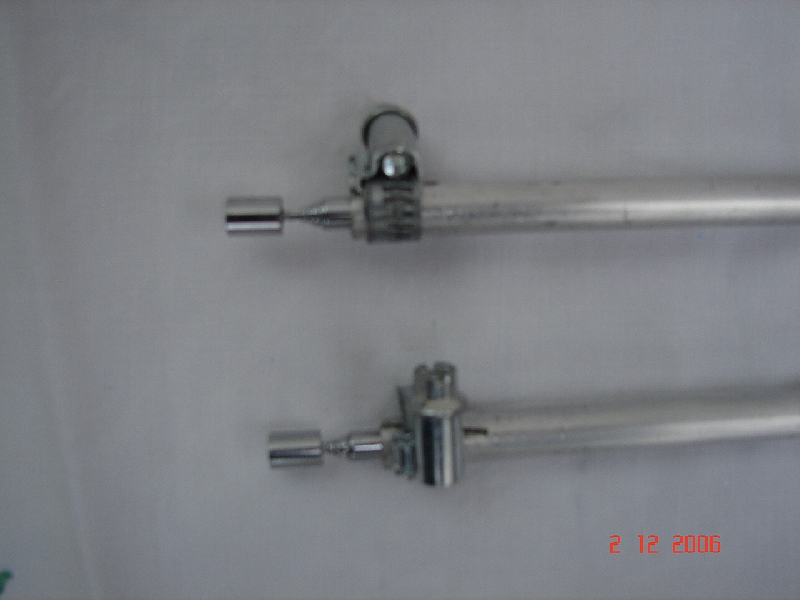

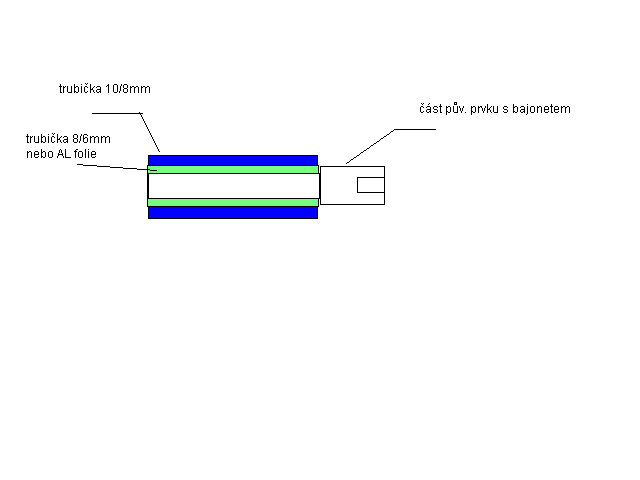

trubičky o průměru 8mm uřežeme 4 kousky v délce asi 30mm. Ty potřebujeme jako
mezikus mezi kousek původního prvku shodné délky, který na konci má tu část s
bajonetem a trubičku 10/8mm. Teď ovšem nastává drobný problém. Do trubičky
8/6mm ten prvek nepůjde zarazit neb "díra je malá" a navíc zase ta trubička
nepůjde zarazit do trubičky 10/8mm ze stejného důvodu. Takže napřed musíme vzít

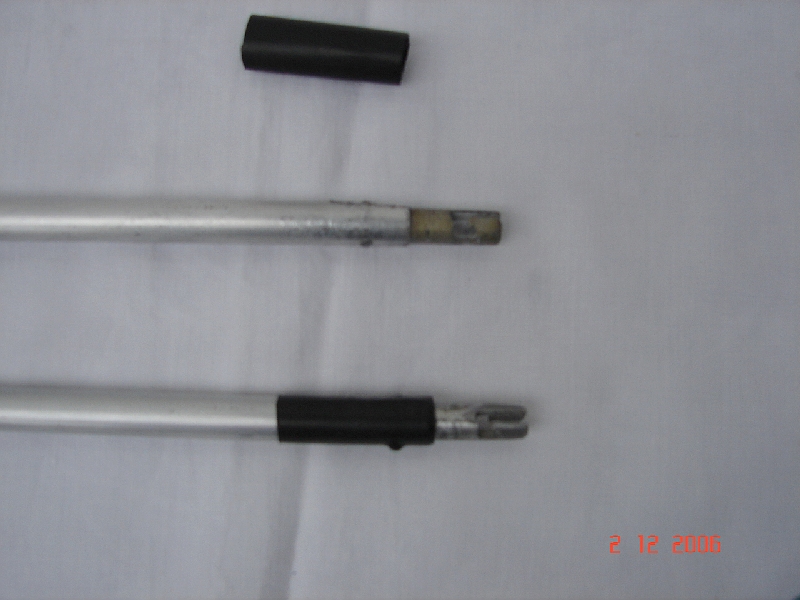

dobrý a ostrý vrták a převrtat vnitřní díru v trubičce na asi 6.3mm. Z kousku s
bajonetem navíc musíme obrousit vrstvu laku, jinak by zde nebyl kontakt. No a
celou trubičku zase zvenku musíme obrousit o nějakou desetinu mm aby šla
natlouct do trubky 10/8mm. Stěny budou tenké, takže je nutno to dělat opatrně!
Obroušení zvenku jde ovšem udělat tak, že trubičku navlečeme na šroub M5 nebo
M6 jehož konec upneme do vrtačky a trubičku brousíme smirkovým plátnem na
potřebný průměr. Pak trubičku opatrně podélně na jedné straně rozřízneme, jinak
by totiž nešla stáhnout. Druhá možnost je vzít tenký hliníkový plech (to, co
jsem nakonec já použil, je hliníková folie na balení balíků síly 0,4mm a šířky
22mm) a stočit mezikus z něj - držet to bude taky, zvláště po utažení "s-pásky"
a případném zakápnutí vteřinovým lepidlem, ovšem pozor aby spoj zůstal
elektricky vodivý! Před "natloukáním" tenké trubičky či zastrkáváním konce
prvku s bajonetem obaleného tenkým plechem navíc na konci trubičku 10/8mm v
délce nějakých 15 - 20mm nařízneme pilkou - to jednak pomůže při zasouvání
druhak pomůže k upevnění, neb zasunuté části zajistíme pevným stažením
"s-páskou 8/12mm" co je na hadice. Samozřejmě, že nejlepší by bylo všechny ty
trubičky napříč provrtat vrtáčkem např. 2mm a dát tam nýtek či šroubek, ale jak
to znám, nikomu se s tím nebude chtít dělat, hi! Poznámka: trubičky jsem
nařezával pilkou na železo, takže zůstala "škvíra" asi 1mm široká a po řezání
je nutno opatrně srazit hrany.

Poznámka: "S-pásku" použít můžete, ale asi se vám pak nepodaří prvky naskládat
do trubky za účelem přenášení. Já jsem tedy trubičky provrtal a místo nýtku
použil hřebíčky průměru asi 2mm, které jsem na konci rozklepal jako nýtek a pak
vše povlékl samosmršťovací trubičkou.

Druhý konec trubičky 10/8mm nařízneme obdobně. Tady bude na upevnění
použitá "s-páska", protože nepředpokládám, že by si někdo byl schopen doma
vyrobit převlečné stahovací matice a závity na duralové trubičce. I na této
straně vytvoříme vložku podobným způsobem jako na opačném konci, ale zde folie
vhodná není a tak použijeme upravenou trubičku 8/6mm (obroušenou, převrtanou
vnitřně dle antény a po celé délce naříznutou). Teleskop v trubičce zaražené do
trubky 10/8mm a nestažené "s-páskou" musí volně procházet, ale trubička 8/6 by
v trubce 10/8 měla sedět už teď co možná pevně. Patrně by stálo za to její
konec (ten vnější, co trčí z trubky 10/8) poněkud rozklepat a udělat osazení,
aby nemohla nikdy zapadnout do trubky 10/8, neb jinak ji zaručeně už ven
nedostaneme!

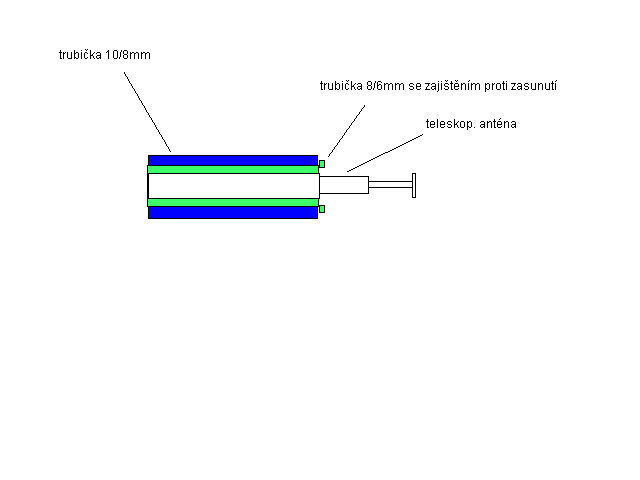

Teď už stačí vzít teleskopickou anténu (pokud tedy máme tu s vnějším průměrem
6mm) a zasunout ji dovnitř. Upevní se stažením jednou či dvěma "s-páskami" v
potřebné poloze, ostatně vysunutou zcela ji potřebujeme pouze na pásmo 50MHz,
jinak by na vyladění mělo stačit vysouvání prvků. Nyní by měla jít anténa ladit
asi od 50 do 150MHz což zahrnuje pásma 50MHz a 144MHz, TV I., FM CCIR i OIRT,
pásmo služeb či "sdíláky" a také letecké pásmo AM. No a pro upevnění na

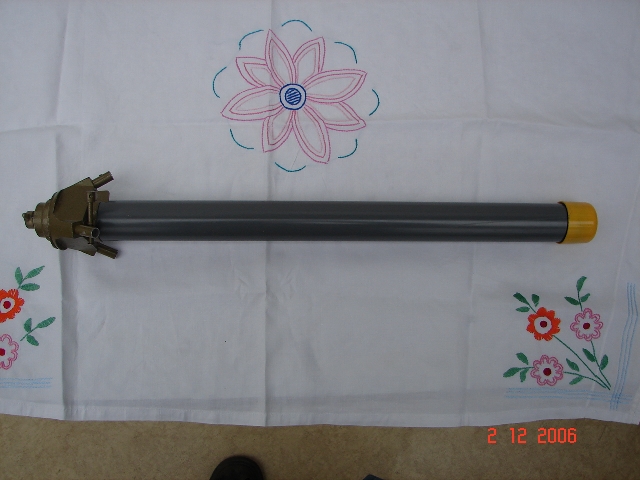

stožárek či "něco v přírodě" jsem vymyslel další drobnost. Koupíme si asi 50cm
(o něco delší jak složené prvky) novodurovou trubku o průměru 40mm (venkem) a
dva "špunty na demižóny" z gumy či korku co pasují do trubky. Je ovšem možné
najít také vhodný špunt od spraye a na druhém konci zalepit víčko od krabičky

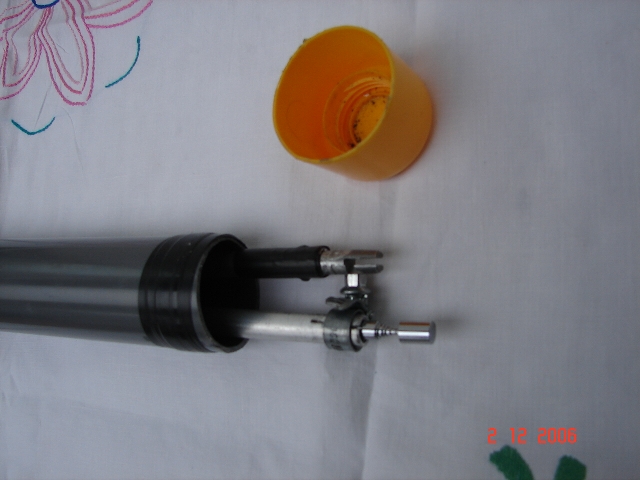

od filmu. Na jednom konci trubku zaslepíme napevno a tento konec bude současně
tím, na kterém bude upevněná pata antény. Dovnitř dáme "bublinkovou folii" či
filc aby prvky zbytečně neštěrchaly při přenášení. Zbývající "špunt" je na to,

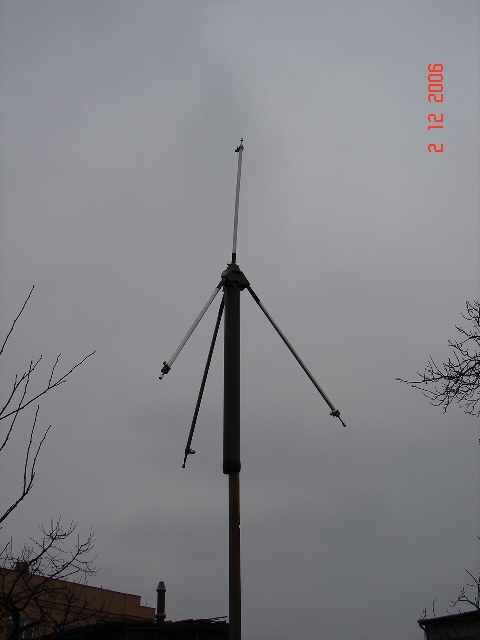

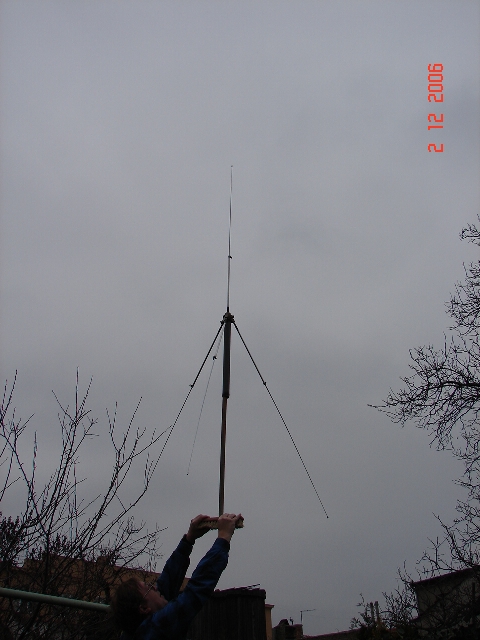

aby se prvky nevysypaly při přenášení. Na místě příjmu (nebo vysílání) pak
stačí vytáhnout špunt a folii či filc se zabalenými prvky, upevnit je na
antenu, připojit kabel a za tu půlmetrovou "stopku" anténu uchytit k jiné tyčce
stahovacími gumami na autozahrádku, případně ji navléct na tenší trubku,
smetákovou hůlku či cokoli podobné - kvůli tomu je zde ten druhý špunt u paty
antény - aby taková tyčka či trubka nepoškodila připojení ke konektoru které je
jinak nechráněné.
