Jak na výměnu MF filtrů

Jak na výměnu MF filtrů
Vydáno dne 01. 05. 2006 (1055 přečtení)

v sovětských přijímačích i jinde

Opravy nejen sovětských přijímačů s keram. filtry

Při opravách především starších sovětských přijímačů s více šířkami MF pásma
stojíme často před problémem, čím nahradit vadné keramické filtry. (Ovšem to
samé se nám může stát i u CB stanic nebo jiných přijímačů.) Především je nutné
zjistit mezifrekvenční kmitočet, když není na filtru, obyčejně je v manuálu
zařízení. Obvykle to je 455kHz, u sovětských výrobků 465kHz a jinde vyjímečně i
450 nebo 460kHz. (Naše přijímače mívaly 468kHz, ale ne na keramických filtrech
a podobný filtr jsem ani neviděl.) A samozřejmě nejde o úpravu "do původního
stavu" ale spíše "aby to jelo jako původně". No a filtry různé šířky zvláště
pak na 465kHz u nás neseženete.

U sovětského přijímače Leningrad 002 jsem vyzkoušel jednoduchou úpravu.
Především je ale nutno říct, že vyměnit je třeba OBA filtry a to proto, že je
nepravděpodobné, že byste se novým trefili do křivky původního, což zas má za
následek nepříjemný efekt: stanice vám při přepnutí šířky pásma může zcela
zmizet... V principu mi ani tak nešlo o konkrétní parametry, ale o to, aby
nedocházelo k tomuto jevu a současně filtry fungovaly tak jak mají, tj. byly
užší a užší. První pásmo je "městnyj prijom", kde žádný keram. filtr není a pak

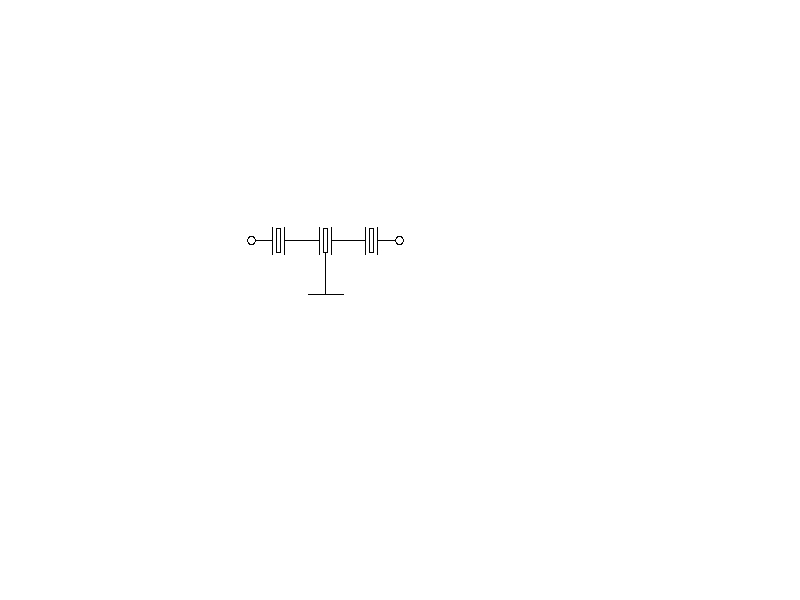

je širší a užší. Na to užší jsem tedy použil kombinaci nakreslenou na obrázku,
a to o něco širší jsem použil pouze jeden dvounožičkový rezonátor místo dvou.
(Nelze použít žádný, neb samotný filtr byl skoro stejně široký jako poloha
"městnyj prijom".) V tomto okamžiku by už nemělo docházet k "mizení stanice",
neb rozptyl nových filtrů není až tak velký. Pochopitelně máme-li čím měřit a
máme-li hrst filtrů (což je oboje nepravděpodobné), můžeme si filtry vybrat dle
křivky propustnosti. A ač v mém případě to nebylo nutné, je vhodné dolatit MF
laděné obvody mezi kterými se (v Leningradu) filtry zapojují a pak také
detektor a obvody AFC! (Opravdu jsem se nezbláznil, Leningrad jakož i jiné
sovětské přijímače má automatické dolaďování i na AM pásmech!!!) Podobný postup,
až na to AFC by pochopitelně, bylo potřeba provést i v CB stanici - tady by
bylo potřeba především asi doladit FM demodulátor.
Čímž by mělo být vše hotovo.
