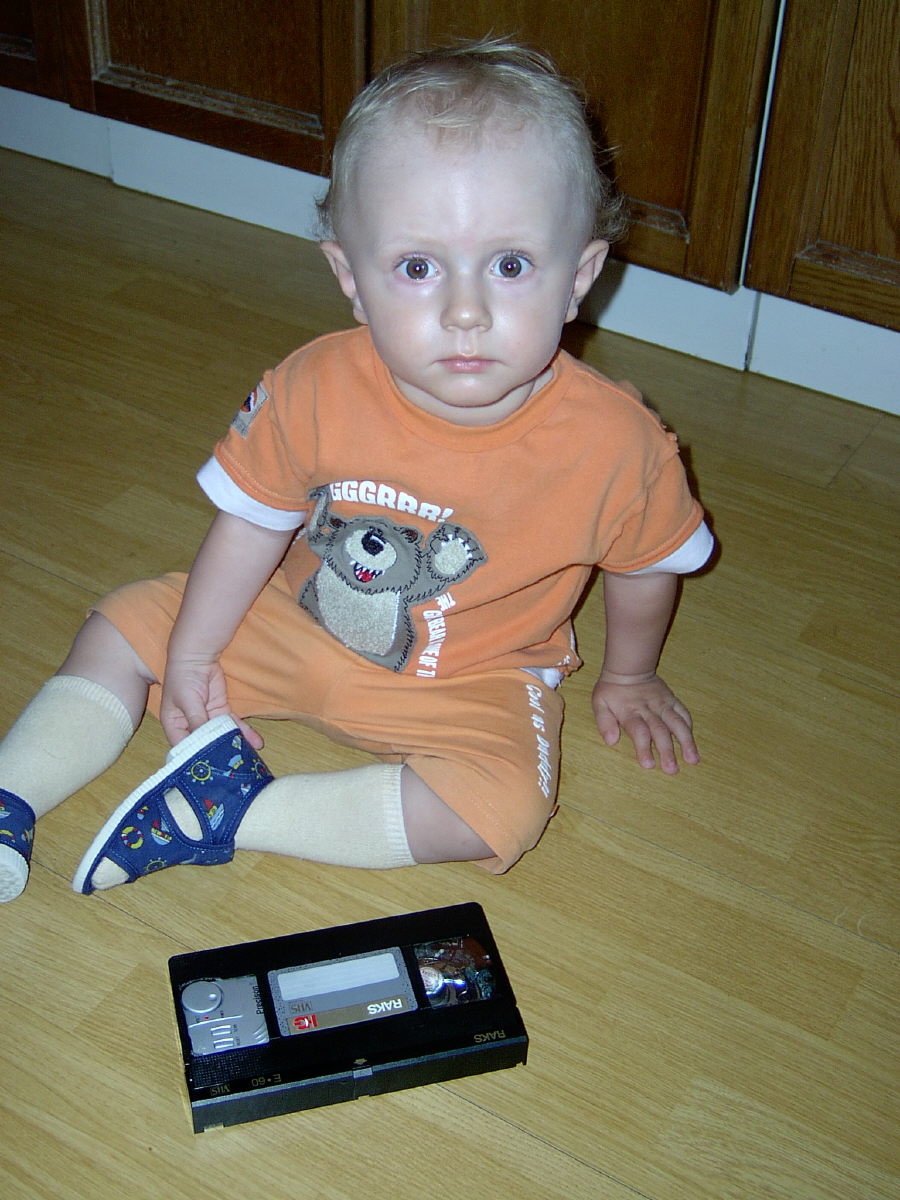

 Radio v krabičce od VHS kazetyVydáno dne 26. 07. 2006 (1422 přečtení) pro děti
Predkladaný návod na stavbu rádia sa vymyká z oblasti stavebných návodov, nakoľko predstavuje len skladačku z hotových častí s ich čiastočnou úpravou. Je to aj zaujímavý typ na jednoduché a lacné rádio, ktoré vznikne pridaním NF zosilňovača, ktorý máme práve po ruke a celé to napr. aj so sieťovým zdrojom vložíme do plastovej skrinky od 100 V rozhlasového rozvodu. Potrebný čas na stavbu je asi 3 hodiny. Inšpiráciou mi bol návod na webovej stránke www.b-kainka.de/bastel20.htm , kde bol popísaný návod na jednoduché rádio pre MW s napájaním 1,5 V, ktoré bolo umiestnené v obale videokazety. Nakoľko tak jednoduché rádio pre MW cez deň v meste takmer nič nezachytí, (výkony MW staníc výrazne poklesli, naopak VKV pásmo je plné staníc) rozhodol som sa zabudovať do videokazety jednoduché VKV rádio s automatickým ladením, ktoré sa dá kúpiť za pár korún. Podľa uváženia konštruktéra, alebo stavu šuplíkových zásob môže to byť typ rádia s reproduktorom, prípadne aj s pásmom MW (ladenie kondenzátorom), ja som použil typ určený len pre slúchadlá. Pripojil som k nemu na skúšku starý reproduktor TESLA s odporom 16 Ohm a na podiv to hralo dostatočne hlasito – výkon odhadujem na 50 mW nízkofrekvenčného výkonu. Nakoľko rádio slúži 1,5 roka starému vnukovi ako hračka, cieľ bol splnený. Dieťa sa rado hrá s pukajúcimi tlačidlami (reset a ladenie), ktoré naviac majú odozvu v zmene správania sa krabičky. Celé som to uložil do vyprázdnenej videokazety z ktorej som vylámal prebytočné priečky pre získanie väčšieho priestoru. Iné využitie tohto artiklu aj tak nepoznám. Kruhové otvory videokazety som prelepil čelami z cievok pásky a jedno z nich som niekoľkokrát prevŕtal, nakoľko som naň nalepil reproduktor. Pre prístup k ovládaniu rádia som na hornej strane kazety nožom vyrezal obdĺžnikový otvor v mieste, kde bolo priehľadné okienko. Rádio som v kazete umiestnil tak, aby bolo možné ovládať tlačítka a potenciometer a zvnútra som to prilepil tavným lepidlom. Celé vnútro som vyložil penovou hmotou tak, aby ani hrubšie zachádzanie s prístrojom neumožnilo uvoľnenie rádia, alebo reproduktora. Upozorňujem na zapojenie konektora rádia pre slúchadlá, kde je signál v stereo jacku na dvoch živých prípojoch (nie oproti zemi). Zem (opletenie) slúži zároveň ako anténa, takže prepojenie rádia s reproduktorom nerobte kratšie ako 30 cm a rozmiestnite ho po obvode kazety. Pri skúškach je vhodné preveriť príjmové podmienky a pokiaľ je signál VKV staníc slabý, spojte tienenie prívodu reproduktora s 30 cm dlhým, izolovaným lankom a nechajte ho trčať vonku ako anténu (zabezpečte proti vytrhnutiu uzlom). Pôvodne mali stereoslúchadlá odpor 2x32 Ohm, ja som použil do série s reproduktorom odpor 33 Ohm , aby som NF zosilňovač príliš nepreťažil. Napájanie som zvolil z dvoch AA článkov, ktoré tam dožijú asi za 2 mesiace. Pretože prijímačov podobného typu je spústa, môže sa stať, že pri niektorom NF výkon nebude dostatočný. V tom prípade odporúčam použiť miniatúrny NF zosilňovač napr. s LM386 , prípadne klasický troj tranzistorový s doplnkovými typmi. Pri malých nárokoch na skreslenie vyhovie aj komplementárna dvojica SI NF tranzistorov napájaná symetricky 2x 1,5 V a priamo z konektoru slúchadla. Na fotografiách vidieť vnútro videokazety a zmontovaný finálny výrobok, ktorý sa stal na pár dní najobľúbenejšou hračkou môjho vnuka Adamka, nakoľko donedávna boli preňho videokazety pre hranie sa tabu. Nalim Dotazy na : nevidansky@nextra.sk | ||||||||||||||||||||||||||||||||||||||||||||
