na pásma od 27 do 222MHz

Zajímavý předzesilovač podle N6CA pro CB, HAMy i TV Dxing

Předzesilovač je jednak jednoduchý, druhak použitelný pro pásma asi do 220MHz.
(Pokud se chcete optat, proč ne na 435 či 446MHz, tak N6CA mi psal, že tam už
je vyšší šum a zisk jen kolem 9dB, takže se to tam moc nehodí.) Pro KV pásma se
ale uvádí zisk kolem 13dB a šumové číslo 1dB a pro dvoumetr zisk obdobný s
šumem 1-1.5dB. Jak N6CA píše, "není to na EME", ale jinde by to mohlo stačit a
dle toho, co mi psal, to "jinde" by mohlo být třeba i pásmo kolem 50MHz pro TV
DXing nebo letecké pásmo AM od cca 118-136MHz.

Tranzistor U310 by měl jít bez problémů nahradit J310 (a ten je běžně a hlavně

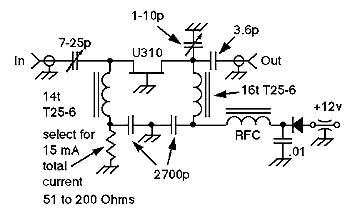

levně k dostání i u nás). Cívky jsou na toroidních jádrech Amidon případně
samonosně dle tabulky - tady podotýkám, že se autor ve schématu asi zmýlil,
takže uvádím hodnoty, které jsem od něj získal osobně. Toroidy jsou tudíž z
hmoty 6, velikost T30 a mají průměr cca 8mm, samonosné cívky jsou vinuty na
průměru 6mm (hřídelka od potenciometru) drátem průměru asi 0.4mm. No a do pásma
se pak naladíme trimry buď poslechem
"nahoře pásma na maximum jeden, dole druhý" nebo líp woblerem, pokud ho tedy
někde u někoho najdete. Kapacitní trimry bych ale použil kvalitní, nikoli ve
verzi "co smetiště a ruský tranzistorák dal" a to ani na CB! Obdobně od těch
50MHz výš bych použil asi bezvývodové kondenzátory na blokování (ve schématu
2n7 proti zemi) Hodnoty jako 2p či 3p6 vás nemusí strašit, vezměte nejbližší
hodnotu co máte doma, spíše tu nižší. Pokud jde o napájecí napětí, myslím, že
by šlo použít i nižší, ale klesne odolnost proti přetížení silnými signály,
nebo vyšší, až co dovolí tranzistor, což bude tak 24V maximálně. Proud by se
tím neměl zase moc měnit, neb ten je daný i konkrétním kusem tranzistoru, který
zde funguje mj. též skoro jako stabilizátor proudu a přesně se to dá nastavit
odporem "v emitoru" nebo přesněji v elektrodě "S", což je tady ta vstupní.
Postatné je to, že běžně používanými napájecími napětími ten zesilovač patrně
též nezničíte!

Samozřejmě, že přívody součástek zvláště od 50MHz nahoru musí být krátké a vše
děláno dle zásad vf techniky. Výhodou zesilovače je ale i další věc a to je
odolnost proti přetížení silným signálem! To nepochybně potěší "zkoušeče" na CB
pásmech, kde se často podaří "odpálit" předzesilovač tím, že se na jeho vstup
či výstup dostane silný signál např. tím, že se
"jaksi nepřeplo to relé z bazaru" přemosťující zesilovač při vysílání. N6CA
totiž píše, že zesilovač vydržel i 3W na CB bandu na vstupu a až 25W na
výstupu!!! Z toho plyne, že s CB stanicí s povoleným výkonem byste prakticky
neměli mít možnost předzesilovači nic udělat ať už děláte cokoli, hi! Přitom
zisk 12-13dB čili asi 2S je až dost na náhradu ztrát signálu např. v dlouhém
svodu a to ať už mluvíme o CB nebo např. o signálu na 50MHz TV pásmu. A na
druhé straně zas nepotřebujete regulovat zisk, neb jak já myslím, v rozsahu
12dB je to zbytečné a navíc obvyklé a známé regulace zisku mají za důsledek
snížení zisku ale i snížení odolnosti proti rušení mimo pásmo nebo i stanicemi
na pásmu. Když už tedy regulovat, tak pak raději až na stanici.

Na závěr bych měl ještě poznámku k pásmu 50MHz pro TV DXing, čili naše kanály
R1 a R2 či evropské E2-E4 (francouzské a italské neuvádím, ale celá tabulka
Paula Logana je na adrese:
http://krysatec-labs.benghi.org/phprs/view.php?cisloclanku=2006071603 )

Zesilovač by se totiž hodil např. k vertikální GP anténě na pásmo 50MHz. Ta má
řadu výhod, ač se to nezdá. Pomůže vám s hledáním odkud jdou signály pomocí HAM
majáků, konstrukce je jednoduchá a ač se asi budete divit, anténa je použitelná
i na TV! Nejde zde jen o to, že některé TV vysílače vysílají vertikální
polarizaci, ale o to, že odrazem od sporadické vrstvy E tak jak tak k otočení
polarizace dojde. Přitom na rozdíl od horizontální HB9CV či yagi nemusíte mít
rotátor ani vymýšlet jak upevnit vertikální dipol aby mu nevadil stožár. Navíc
není obvyklé, aby šlo vertikálně "hejno TV signálů z moc směrů", spíše vám vadí
pozemní vlna blízkých vysílačů v horizontální rovině ( u mne Jauerling kanál
E2A a Bratislava kanál R2) a ty touto anténou potlačíte. Výsledný efekt je až
takový, že například signál TV z Norska byl na GP a podobný zesilovač lepší,
jak na horizontální dipol na rotátoru se silnějším zesilovačem! Na GP jsem měl
čistý obraz, na dipol či i HB9CV horizontálně šly programy "přes sebe". Stává
se i, že na obě anteny něco vidíte, ale na každé něco jiné! Přitom jak anténu
tak zesilovač využijete i jako HAM (nebo naopak až jím budete). A ještě bych
dodal vhodnou adresu kde najdete co se zrovna a odkud kam šíří:
http://www.vhfdx.net/spots/map.php?Lan=E&Frec=50&Map=W2 a to po celém světě a
na celé řadě frekvencí! No a pokud se více zajímáte o TV a FM dxing, doporučuji
navštívit i stránky http://www.skywaves.info , za registraci se nic neplatí a
základy angličtiny vám postačí!
