 Jak na uječené reklamy 3.Vydáno dne 06. 10. 2006 (935 přečtení) .. a jak na nevyvážené úrovně audia v kabelovce

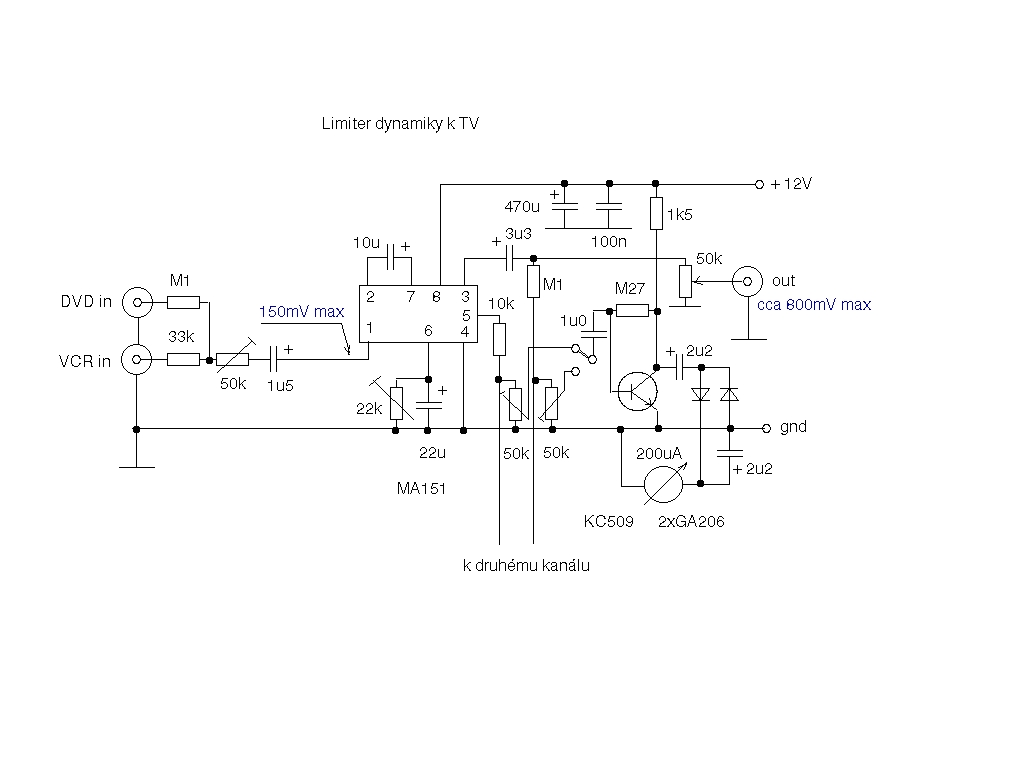

K danému zapojení mne donutila "kvalita" signálu kabelovky Karneval v Brně. Tedy pokud se dá mluvit o kvalitě, když je audio na ČT1 kolem 30mV a na CS Filmu přes 250mV... (měřeno na audio výstupu z videa - mimochodem na CS Filmu jeho indikátory ukazují +4 až +8dB zatím co na ČT kolem -15dB). Moje nervy to už nevydržely, a jelikož bohužel ke své hluboké lítosti nemohu zaříznout toho, kdo za to může, došel jsem k závěru, že se musí nějak ořezat dynamika - ostatně i některá DVD mají dynamiku v provedení, že když máte nastavenou hlasitost tak, abyste slyšeli šeptající herce, při následném záběru přeletu proudové stíhačky vám vypadnou okna ze zdi i s rámem... Moje kombinace zařízení vypadá asi takto: televizor je monofonní Tesla, video HR-J627MS hi-fi stereo a DVD Schaub Lorenz SLD3500. No a zvuk pouštím tedy z videa i DVD "přes bedny", přesněji přes zesilovač odebírající signál z DVD či videa, takže mám "stereo" i s monofonní tv. Tv stanice tedy přepínám též na videu. Úroveň audio signálu z videa jsem už popsal, z DVD je asi 300mV max. To ovšem vyžaduje jinak nastavený vstup limiteru, takže mám vstupy DVD/VCR pro jednoduchost zapojeny paralelně ale přes odpory aby se co možná neovlivňovaly a to s odpory dle napětí ze zařízení, co ho dodává.. Ovlivnění mezi vstupy může nastat tím, že nikdy nevíte, jaká impedance je na výstupu toho, co tam připojíte a zda se změní či ne dle toho je li zařízení zapnuté a pod napětím či vypnuté. To uvádím proto, že tyhle věci budete asi muset nastavit a vyzkoušet individuálně s vašimi konkrétními DVD či VCR. Je také možné, že by bylo lepší použít přepínač vstupů, ale já jsem líný vstát a jít něco přepínat a mí cvičení hlodavci to ještě neumí, takže jsem to nakonec s přepínáním neudělal. Než se dostaneme k dalšímu popisu zapojení, musím upozornit, že k nastavení budete potřebovat nf milivoltmetr nebo i osciloskop a nf generátor, i když stačí jednoduchý např. generátor sinus 1kHz (ne obdélníky, na těch by nebylo vidět pořádně případné zahlcení a zkreslení!!). Stačí, když bude "pištět" sinus a bude mít nastavitelný výstup, nastavení konkrétní úrovně není nutné, tu je ostatně nutno přesněji změřit na vstupu IO milivoltmetrem nebo osciloskopem. Zapojení vychází z popisu limiteru, co byl údajně v AR11-12 v roce 1996 (kde jsem ho na svém CD s AR tedy nenašel, tak nevím...) ale patrně i jinde (kde jsem ho vzal já před asi 8mi lety, což nevím kde, ale AR to nebylo), a též na webstránkách p. Belzy (http://www.belza.cz/players/pcplay2.htm), kde popisuje obvod MA151 a jeho zapojení k datadecku Atari. Já tedy hlavně využil toho, co si pamatuji - neb jsem tento obvod použil jednak jako limiter k mikrofonu a CB stanici a druhak také u CB stanice, ale za demodulátorem: důvodem bylo hnusné syčení bez signálu (běžná věc FM demodulátorů) a rozdílné úrovně modulace komunikujících stanic. (Z toho plyne, že dané zapojení, tj. i bez indikátoru a jen jeden kanál, můžete k CB použít taky, pokud si ovšem správně nastavíte úrovně a v případě použití v cestě do modulátoru použijete na vstupu nikoli "srážecí" odpory ale spíše jednotranzistorový předzesilovač pro mikrofon a za ním nastavení úrovně nikoli seriovým odporem ale ve stylu "regulátor hlasitosti".) Výhodou zapojení je především nízká cena (MA151 stojí u Denkla - www.denkl.cz - asi 4CZK, tamtéž dostanete KC509 i 2xGA206. Pozor, MA151 v GES a GM NEMAJÍ!). Další důvod je, že podobný obvod s danou funkcí u nás jaksi "není a nebude". Zapojení jsem realizoval na zkušebním spoji, ono je to nejjednodušší a navíc záleží na tom, jak a do čeho chcete konstrukci dát. Pročež spoj ani foto neuvádím. Předem ale doporučuji použít pro IO patice!!! Vstup je, jak jsem již psal, řešen dle mé potřeby co tam připojit a trimry 50k jsou pouze k "doladění" úrovně signálu. Ta musí vypadat tak, že nesmí překročit 150mV na vstupu IO, jinak to bude zkreslovat! K limitaci dochází při úrovni cca 80mV, pak až do 150mV na vstupu by měl být výstup v podstatě stejný, kolem asi 800mV (na výstupu IO). Zde je záhodno použít na zkoušku signál pod limitací, např. 40mV a změřit výstupy na IO! Já je musel spárovat, neb původně při stejném napětí na vstupu jeden dával na výstupu asi 400mV a druhý 650mV. Ovšem koupil jsem si 6ks, a hned druhý tam "pasoval". Drobné rozdíly pak "doladíte" nastavením výstupních trimrů 50k, kterými mj. nastavíte vhodnou úroveň pro vstup vašeho zesilovače. Kapacita 22u ve vývodu 6 má vliv na časovou konstantu obvodu, ale nedoporučuji na to moc sahat a dávat tam méně jak 10u, jednak to není potřeba, neb tak rychlou odezvu obvodu asi nebudete potřebovat, druhak malé hodnoty mohou též způsobit zkreslení. Trimr v témž vývodu má vliv na tvar křivky, tj. ani ne tak na to KDE se křivka ohne a dojde k limitaci, neb to je těch asi 80mV na vstupu, ale JAK se ohne. Mělo by to být tak, že od jisté úrovně signál už nestoupá ale ani neklesá! Pokud se totiž pamatuji na experimenty v CB stanici, bylo možno nastavit i negativní sklon! To je ovšem nutno právě vyzkoušet a nastavit nf generátorem na vstupu a nf milivolmetrem nebo osciloskopem na výstupu. Osciloskopem je pak možné zjistit i to, zda signál není zkreslený. Pokud jde o vazební elektrolyty mající různé hodnoty, to je způsobeno tím, co jsem měl doma, nikoli návrhem zapojení, takže si myslím, že až na kapacitu ve vývodu 6 by se všude dalo použít např 3u3 aniž by to znatelně vadilo. Zapojení jsem doplnil ještě indikátorem - není ideální, neb jde jen o indikaci a ne měření, můžete použít třeba indikátor z magnetofonu B70 či podobný se stupnicí v dB a červeným polem. Používat dva se mi zdá zbytečné. Indikátor má klasický usměrňovač/násobič s Ge diodami, ale můžete použít i schottky diody a do předzesilovače i jakýkoli jiný univerzální npn Si tranzistor. Předzesilovač je nutný, neb signály jsou jinak slabé a ručkou nehnou. Měření je možno provádět na vstupu i výstupu, neb z výstupu na vývodu 3 je stejný signál jako na vstupu (mezi 1 a 2 a 1 a 3 jsou zesilovače se zesílením 1, pouze s obrácenou fází signálu). Tady nastavíme indikátor tak, aby při 150mV na vstupu IO (ne na vstupu zařízení!!!) indikátor ukazoval na 0dB čili na začátek červeného pole.) No a hned po nastavení přepneme přepínač indikátoru na výstup a zde také nastavíme začátek červeného pole! Měření ovšem provádíme pro každý kanál extra, a jelikož je možné, že vinou rozptylu součástek sice na výstupech IO milivoltmetrem naměříte to samé, ale indikátor bude tvrdit, že ne, je záhodno v jedné větvi do předzesilovače indikátoru použít pevné odpory 10k a 100k a v druhé použít trimry 15k a 150k a těmi ten rozdíl dorovnat! Při signálech v obou kanálech sice indikátor ukazuje o něco víc, ale to vcelku nevadí, do červených polí bychom se stejně dostávat neměli! Tím by mělo být nastavení hotovo - mimochodem odběr je asi 12mA při 12V napájení, které tím pádem jde řešit např. stabilizovaným zdrojem 12V/100mA používaným pro TV zesilovače (neb je levný a bezpečný na rozdíl od hrůz z vietnamské burzy). Je-li vše O.K., můžete připojit vaše zařízení a celek vyzkoušet. Pokud není nic vadné, mělo by to po nastavení chodit bez problémů a okamžitě. Mě se zařízení osvědčilo, při přepínání TV kanálů vidíte na vstupu rozdíly úrovní na indikátoru zatím co na výstupu by měly být úrovně víceméně shodné. Ke zkreslení dojde pouze tehdy, jsou-li vstupy silně zahlceny, což se při nastavení audiourovní našich kabelovek i tak může stát. Faktem ovšem je, že rozdíl úrovně v desetinásobku mezi jednotlivými programy se už nedá brát jako normální a že když na to přijde, tyhle věci by měla řešit kabelovka a ne vy doma! ( Celý článek | Autor: Krysatec | Počet komentářů: 9 | Přidat komentář |   ) |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
