Skládací GP anténa

Skládací GP anténa
Vydáno dne 09. 03. 2007 (931 přečtení)

tentokrát jiné provedení

Vážený pane kolego,

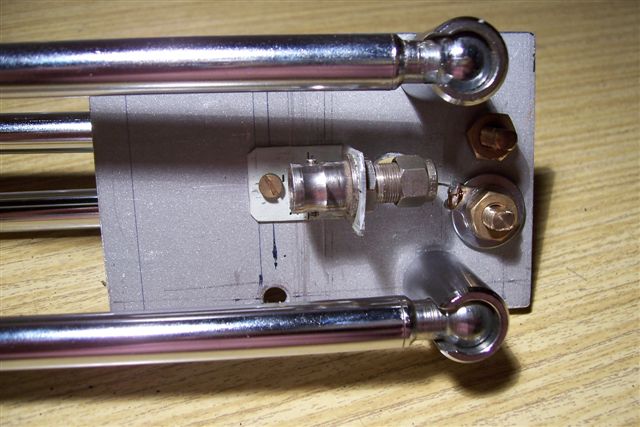

Poněvadž se scannerem "zábukařím" na různých pásmech, musím očas řešit i anténu. S pendrekem moc daleko nedojdu. Objevil jsem Vaše stránky, stránky DX klubu a jim podobné, kde je o anténách informací habaděj. A tak jsem taky plánoval Ground Plane. Náhoda mi přála, že jsem potkal několik vyřazených přenosných televizorů Merkur. A hlavně jejich fantastické kloubové teleskopické antény dlouhé 1,2 m! A skládací GP byla na světě: Plátek hliníkového plechu, díry na teleskopy a na BNC samici, izolační podložky a kousek bužírky k upevnění zářiče a hodinka práce.

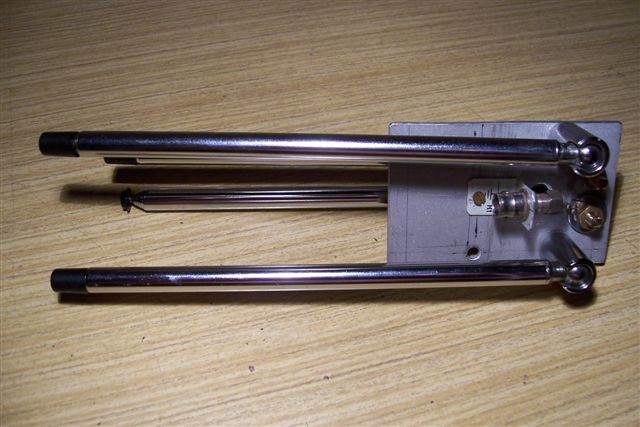

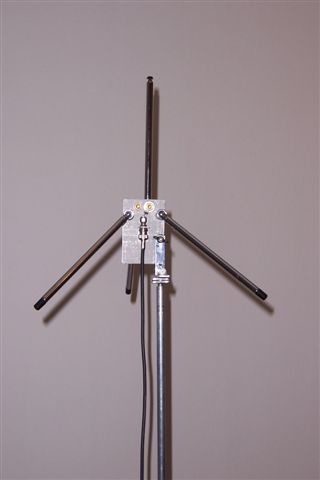

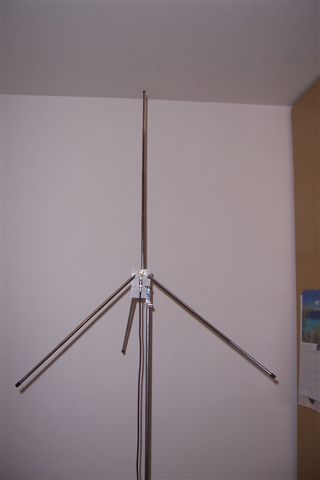

Dvě radiály se namontují z jedné strany, třetí radiála a zářič ze druhé. Na plechu je dobré vytvořit vhodný systém k upevnění, třeba na plot nebo na hůlku od smetáku. Koax lze připojit napevno, ale při manipulaci s anténou to není moc pohodlné. Na airband potřebujete vytáhnout 4 články, pro 450 MHz zase vše zasunout na doraz na minimum 20 cm. I když zde pracuji s neznámým činitelem zkrácení - ono to pracuje! Teorie je šedivá, ale zelený strom života spočívá v naladění nějakého trvale vysílaného kanálu (ATIS, Trunk control channel apod.) a změnou délky zářiče a prvků a jejich sklonu najdu optimum. Bez měřáku! Složená zabere bratru čtvrt metru. Nakonec, obrázky vše demonstrují sdostatek jasně. Merkura člověk najde nejpravděpodobněji v nějakém sběrném dvoře. Za "pivo" lze anténu během pár minut čistě vymontovat. Je potřeba středně široký plochý šroubovák (na šrouby zadního krytu), desítku klíč (na matici M6) a štípací kleště (na "studené odpájení" kablíku). Demontovat opatrně - hlavně neztratit spodní podložku s tvarovanou dírou a obdobně tvarované pájecí oko.
Jsem přesvědčen, že vaším prostřednictvím se má zkušenost dostane potřebným
adresátům.

Čistý éter přeje
Zdeněk
