zes2 Nový univerzální zesilovač k univerzálním anténám.

Ke svým skládacím anténám (GP, dipol a jiné) jsem vytvořil původně modifikované
zapojení mini-whipu, kde se druhý stupeň používal jako zesilovač pro VHF a byl
v zapojení s BFR96 a společným kolektorem. Zapojení fungovalo, ale posléze se
našly dva problémy. Především z nepříliš mi jasné příčiny mini-whip nechodila
pod 50kHz, což nevadí, pokud to nepotřebujete, ale já zjistil, že na mini-whip
a zvukovku (Přímo spojené, bez přijímače! Ovšem mini-whip musí mít nikoli jen
tu plošku, ale asi 60-100cm dlouhou tyčku!) jde přijímat celé řady stanic včetně
navigace ponorek a pod. No a zesílení BFR96 s tak velkým kolektorovým proudem
nebylo nic moc ani na těch 50MHz, kde jsem to chtěl. Tím jsem došel k další
přestavbě.

Především jsem opět použil zapojení se společným kolektorem, může se klidně
použít zcela původní z mini-whipu, ač já nemaje doma 2N5901 jsem tam dal KFW17
a místo děliče v bázi (byl by lepší!) jen odpor do báze, kterým se nastavil
kolektorový proud asi na 30mA (tranzistor měl zesilovací činitel zhruba 100).

Emitorový odpor fetu jsem dal až za přepínač, čímž se zajistí, aby fet byl při
přepnutí bez napětí a nedělal nějaké "psí kusy" v poměrně nahuštěném
zapojení.

No a použil jsem na pásma nad 27MHz (což jde změnit použitou propustí na vstupu)
předzesilovač s BFR91 (šlo by i BFT a pod) s proudem kolem 7-10mA (dle
tranzistoru, šumu, či odolnosti jakou potřebujete). Tomu jsem napájení
neodpojoval, neb se zdálo, že "nic nedělá", ale pokud vám padne do ruky
třípólový přepínač, kterým by šlo vypínat, tak ho raději použijte! Proud
kolektorem se nastaví odporem v bázi.

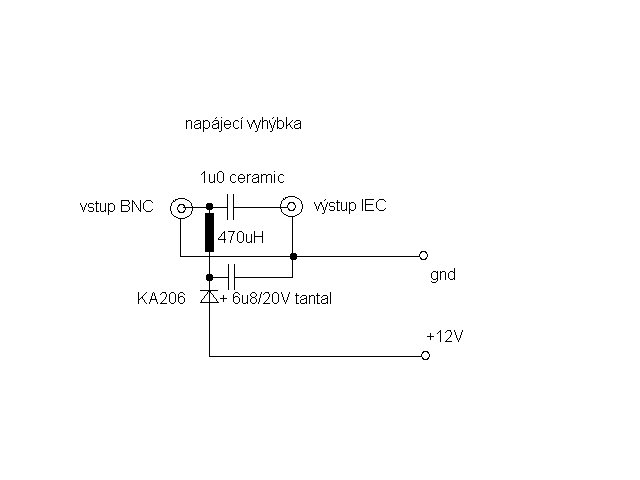

Tím pádem nyní můžete tu samou krabičku použít jak na VLF, tak až po SW a
nakonec i na pásma od 27 do asi 800MHz, ovšem nahoře už s malým ziskem, daným
spíše tím BFR91. Pro mne byl ovšem cílem zisk hlavně v pásmu 50-150MHz kvůli
příjmu přes sporadickou vrstvu E, a to především televize.

( Celý článek | Autor: Krysatec | Počet komentářů: 2 | Přidat komentář |

)
