Krystalky poněkud jinak II.

Krystalky poněkud jinak II.
Vydáno dne 22. 05. 2007 (1078 přečtení)

pokračování

A nyní se dostáváme k poslednímu zapojení od Boba Cultera, nazvané
synchronní usměrňovač (synchronous rectifier). Zapojení používá nový
několikanásobný (2 nebo 4) zero-treshold-voltage MOSFET ALD 110900A nebo ALD
110800A v pouzdru jako mají IC. (Dostupný u fy. Mouser, USA) Problémem je opět
trafo s převodem 25k/150ohm nebo citlivé krystalové sluchátko a pochopitelně s
paralelním odporem cca 25k. Čím lepší (citlivější) sluchátka, tím pochopitelně
lépe! Nicméně i zde půjde asi použít jednoduchý nf zesilovač, až na to, že to
pak už nebude "čistá krystalka". MOSFET sice má ochrany, ale nezapojené uvnitř
a je velice citlivý, takže je záhodno, aby měl hradla chráněna extra diodou, ta
se ale nijak nepodílí na zpracování signálu! (Ochrany je případně také nutno
zapojit, neb diody ochran jsou vyvedeny zvlášť!) FET bude patrně ještě
citlivější na přepětí jak kdysi náš KF521, co odcházel už když se na něj člověk
škaredě podíval!!!

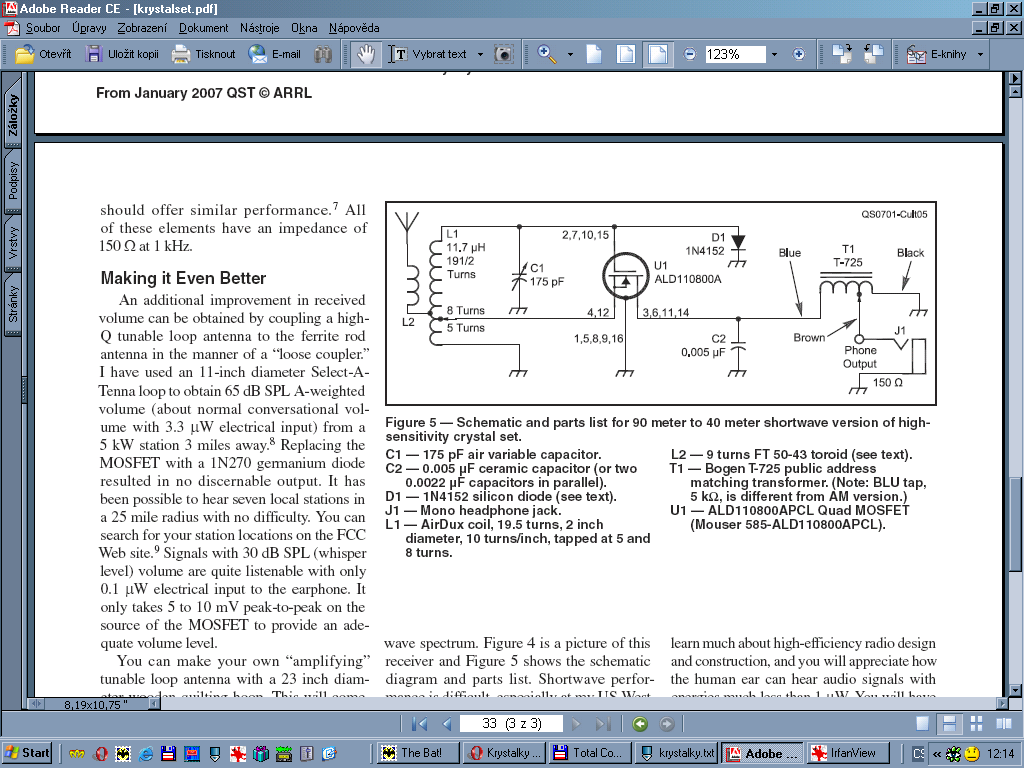

Bob používá sluchátka s 122dB SPL/mW, což u nás asi hned tak nenajdete. Ovšem
pak lze na takovou krystalku poslouchat i v pásmu KV jak ukazuje další
zapojení. Též píše, že lze slyšet i signály jejichž energie je menší jak 1uW!!!
(Ovšem to platí s kvalitními sluchátky a navíc ne pro časté návštěvníky
diskoték, house-party a pod, kteří obyčeně posléze neslyší ani výkony ve
wattech...)

Pokud nemáte vhodná sluchátka a trafo, zapojte tedy místo trafa potenciometr
25k/G coby regulátor hlasitosti (běžec bude výstup) nějakého nf zesilovače.
Předem je ovšem nutné zapojit taky ochrany a ostatní přívody ke všem nožkám a
teprve pak tam zasunout MOSFET. Přijímač by se měl rozehrát bez problémů, navíc
zde neexistuje problém s nabíjením kondenzátoru v gate, neb tu žádný není.
Parametry jsou srovnatelné s BF245, ale zdá se, že citlivost je o něco málo
větší ač síla výstupního audiosignálu ne. (Jinak řečeno slabší stanice hrají
hlasitěji, silnější jsou stejné nebo nepatrně slabší jak s BF245). Dva fety
hrají také hlasitěji než když zkusíte jen jeden, ovšem všechny tyto efekty
mohou padat na vliv přizpůsobení fetu jak k feritce, tak sluchátek na jeho
výstup. S 30m drátu slyším přes den asi 4-5 stanic na pásmu SV a to v Brně není
žádná místní stanice! (Na diody coby násobič bez předpětí tak dvě, a to ještě
silou vůle). Ke sluchátkům ARF200 ovšem používám jednoduchý jednotranzistorový
zesilovač - řekl bych, že tak asi vyrovná rozdíl citlivosti mezi ARF a tím, co
používá jako sluchátka Bob.

Závěrem bych chtěl hlavně poděkovat Bobu Culterovi za zdarma zaslané MOSFETY na
moje testy!
