drm Úprava DX394 RadioShack pro DRM

Chtěl bych se s vámi podělit o několik zkušeností s úpravou přijímače DX394,
neb je velice pravděpodobné, že podobně se dají upravit i jiné přijímače (NASA
HF4 a pod.) No a důvodem je hlavně to, že to není zdaleka tak jednoduché, jak
to vypadá (tj. nestačí postavit "nějaký směšovač" a zapojit ho "někam na
mezifrekvenci").

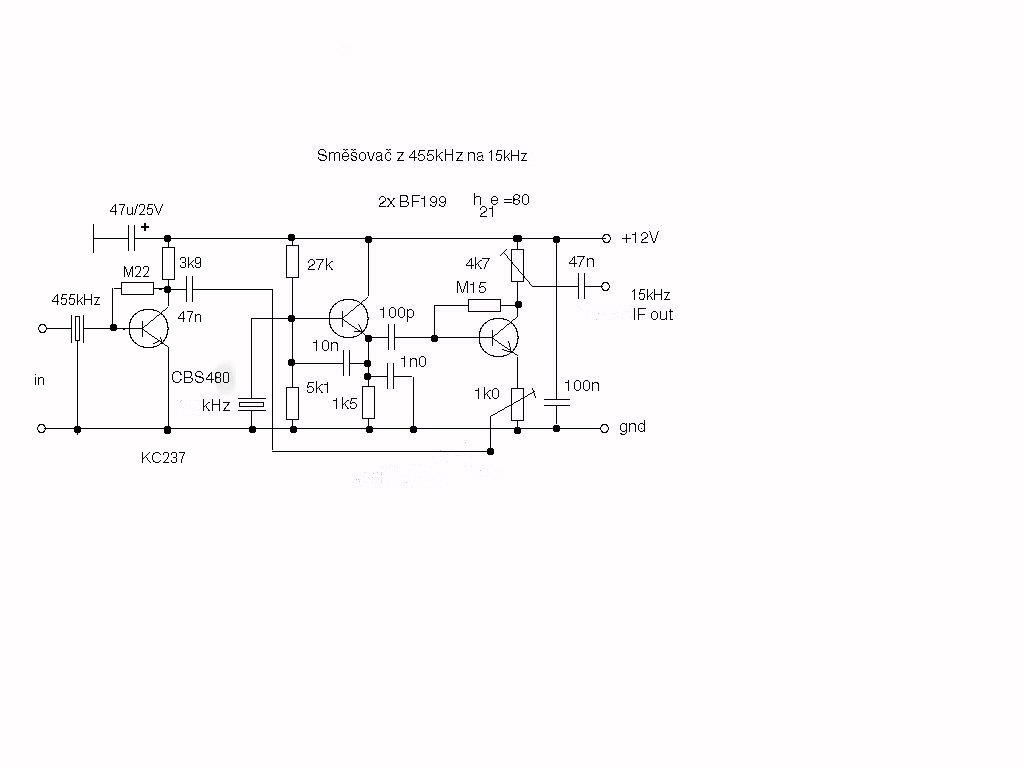

Začal bych od směšovače: zapojení od Jana Terpstry, které jsem našel na webu,
se mi nepodařilo rozchodit, prostě to nechtělo kmitat a už vubec ne tam kde
jsem to potřeboval. Posléze jsem si ho tedy upravil tak, aby spolehlivě kmitalo
- nicméně je nutné si všimnout, že patrně zásluhou velkých kapacit je sice
zapojení stabilní, ale kmitá asi o 10kHz níž, než je frekvence rezonátoru!
Přičemž vhodná frekvence výstupní mezifrekvence je kolem 15kHz. Důvodů je více,
ale je nutné si především uvědomit, že s tak jednoduchým zapojením na výstup
projde i signál 15kHz ve formě tenkého pištění a to se nastavením odstraňuje
tím lépe, čím výše to piští, neb to pak už neslyšíte, hi! Na druhé straně 19kHz
je už skoro moc, neb to se zase už nelíbí zvukovce. (Pištění ovšem neuslyšíte
na DRM, nicméně může se objevit v AM, pokud na AM/FM/SSB použijete stejný
program, tj. Dream, nebo třeba IFDSP). Pochopitelně je lepší použít rovnou
směšovač s NE612, ale na zkoušku "zda a jak to chodí a jestli to má cenu" je
jednodušší a hlavně levnější směšovač s tranzistory, neb na ten budete mít
patrně všechno doma. Ostatně za vstupní tranzistor lze použít prakticky cokoli
a na místě ostatních dvou cokoli VF, ba i východoněmecké SF245 z výprodeje
(nepleťte si s BF245, SF je bipolar do 750MHz). Předzesilovač a filtr 455kHz
(široký, ne úzký!) je nutností, neb z přijímače musíte vyjít ještě před částí
mezifrekvence s filtry! Filtr by měl propustit 10kHz - což je právě důvod, proč
nemůžete vyjít z přijímače až u detektoru, neb filtry v něm mají nejvíce 6kHz a
to je málo! (To je jeden z důvodů, proč to někomu sice občas identifikuje
stanici, ale "nic nehraje"!) Já jsem použil třínožičkový rezonátor s potřebnou
šířkou, jinak by šly asi použít i starší filtry typu "kostka se čtyřmi drátky"
co používala Tesla a byly v barvách červená, modrá a zelená. Mám dojem, že
červený byl nejširší, ale nejsem si tím zcela jist - nutno vyzkoušet. Vynechat
filtr není dobrý nápad, neb pak se může na vstup dostávat i signál, který tam
nechceme. Nicméně filtr asi budete muset sehnat z nějakého "šrotu", neb jak
jsem zjistil, většina prodejen nemá v nabídce nic, filtr z GM je moc úzký a
pouze na webu www.denkl.cz najdete doprodej filtrů 455kHz, ovšem horší bude
sehnat k nim parametry... Důležitou věcí je i přívod ke krabičce s konvertorem,
neb teoreticky byste mohli použít i nf kablík s konektory cinch. Bohužel v
poslední době výrobci šetří, a tudíž i 1m kablík má šílený útlum na 455kHz a
krom toho nestíní, neb po rozříznutí zjistíte, že nejde o opletení, ale
"vedle lanka vedou drátky". Použijte tedy nejlépe tenký koaxiál. Pokud jde o
přijímač DX394, signál před filtry získáte na měřícím bodu TP1 pochopitelně
přes oddělovací kondenzátor asi 4n7 až 47n. U jiných přijímačů je nutno řídit
se schematem, a u starých jako Riga103 (i s ní to jde! ovšem má mezifrekvenci
465kHz) nepotřebujete ani předzesilovač a filtr. Ty staré jsou totiž obyčejně
dostatečně široké, tedy jako na mezifrekvenci, a signál lze brát až před
detektorem.

Pokud oscilátor kmitá, a to sinusově a na potřebné frekvenci (asi 470kHz, což
zjistíme osciloskopem a čítačem nebo na nějakém přijímači záznějem), můžeme
pokračovat dále. Signál z výstupu konvertoru vedeme na mikrofonní vstup
zvukovky (linkový bývá na to "tupý") a pro start použijeme jednodušší program,
např. IFDSP. (jeho nastavení je v jeho popisu) naladíme nějakou středně silnou
AM stanici, program přepneme též na AM a spustíme. Nyní je nutné oba trimry
nastavit tak, aby audio bylo čisté, nepištělo a nezkreslovalo, což dá chvíli
práce. (I u konvertoru s NE612 bude nutno nastavit vstupní a možná i výstupní
úrovně signálu). Pokud vše funguje, spustíme místo IFDSP program Dream a též
vyzkoušíme AM či SSB (SSB např. na volmetech na 5450, 5505, 8957 či 11253kHz) a
zase pokud funguje, můžeme přejít ke zkouškám DRM. Na to se nejlépe hodí
stanice na 5990 nebo 6095kHz neb vysílají velkým výkonem a celý den. S příjmem
by neměl být problém. Ještě bych rád řekl, že se obyčejně ze záhadných důvodů
tvrdí, že na příjem DRM je třeba procesor nejméně na 1GHz. Mě vše jede na Dell
PIII 550MHz pod XP, přičemž současně nyní píši tento článek, mám spuštěnou
Mirandu, Bat a Operu a NOD32 a nic se až na zpomalení počítače neděje.

Chtěl bych ale upozornit na jednu věc, která se mi stala: zničeho nic při
dalším spuštění počítače nic nefungovalo a vypadalo to jako kdyby se rozkmitala
nějaká zpětná vazba. To se ovšem dělo při spuštění DRM či IFDSP i BEZ
konvertoru! Podezření padlo na sofware, neb nic jiné jsem nemohl najít - ale
napadlo mne předtím zkoušet program SDR, který ale tento počítač asi nezvládne.
Ten patrně něco někde přenastavil, nepodařilo se mi najít co, ale naštěstí se
funkční stav podařilo vrátit "obnovením systému" na předešlý den. Tím se navíc
potrvdilo, že šlo o software! Doporučuji si tedy před testy neznámých softů a
po uprovoznění DRM uložit stav systému aby se bylo kam vracet, pokud se vám
něco podobné stane.
