 Rámovka s vazebním vinutím
Vydáno dne 07. 11. 2007 (853 přečtení)
podle Vlasty Kubíčka

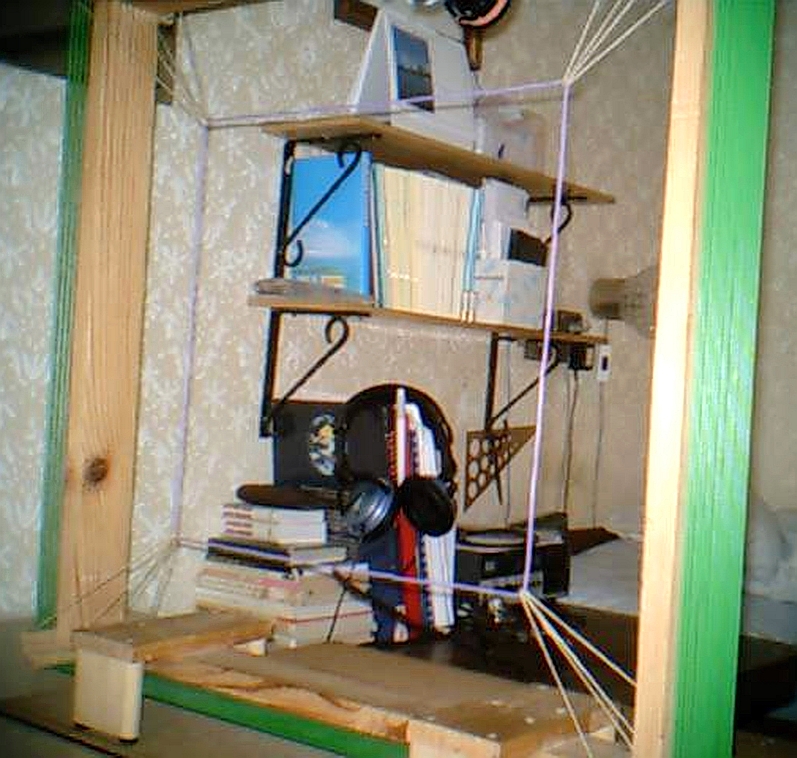

 Pokud nechcete používat FET či JFET jako zesilovač a převodník impedance a nelůíbí se vám ani odbočka na vinutí, můžete použít např. vazby s jedním závitem cívkou zavěšenou uvnitř rámovky. Vinutí cívky se vede na vstup rxu stíněným kablíkem. Selektivita je velká, ovlivnění antény kabelem do rxu a jeho vstupní impadancí malé! Vhodné zvláště pro rxy co nemůžete vázat induktivně na ferrit neb žádný nemají nebo pro rxy s malou vstupní ipedancí. Řešení je to i tehdy, pokud je anténa umístěná jinde jak rx a přívod je realivně dlouhý. (I když já bych v tom případě nepoužíl vazební vinutí, ale transformaci pomocí svého oblíbeného JFETu). Jestli jeden nebo více závitů záleží jednak na velikosti celého rámu, druhak na pásmu a počtu závitů, no a třeťak předevšim na převodu impedancí kdy by tedy poměr závitů i indukčností měl být dle mne asi takový, aby na tom vazebním vinutí byla fakt impedance tak kolem 50 ohm. Když se seknete jedním směrem, zatížíte příliš laděný obvod a bude to neselektivní a slabý, v druhým případě to selektivní bude, ale vy nevyužijete plně dostupný signál. Každopádně se s tím dá slušně experimentovat!
( Celý článek | Autor: Krysatec |
