asi tak něco pro Vlasty Kubíčka
Já to nezkoušel ale pracovat by to mělo a co to bude dělat nechám na Vlastovi, zda to zkusí, hi!
U některých věcí si nejsem jist, např. jak to bude pracovat, kdybychom uzemnili nikoli konec, ale spojku mezi cívkami. (tedy odkud kam to bude ladit a jak)

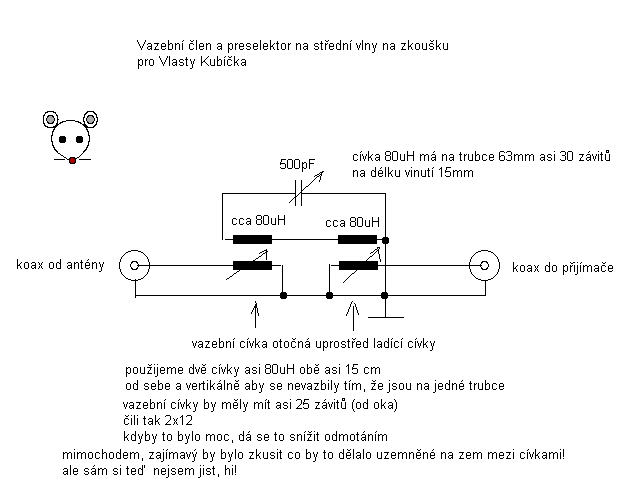

Jinak by to fungovat mělo. Prostě jde o dvě samostatné cívky asi 15cm od sebe
na desce vertikálně (čili ne na trubce zasebou!). Dohromady to bde mít asi 160uH a to by mělo ladit na SV pásmu. V jedné části kroutíme vazební cívkou na anténu (Lo Z vstup! čili koax za balunem 10:1 či tak) a v druhé vazební cívkou do Lo Z vstupu (nejlépe...) přijímače. Tím můžeme měnit jak vazbu na přijímač tak na anténu, neb pokud cívky budou v úhlu 90 stupňů, měla by být vazba blízká nule. Logicky by šlo, ač technicky ne tak jednoduše, kroutit na vstupu tou cívkou 80uH v cívce asi 1-2mH a pak by na ni šel připojit přímo dlouhý drát...
Pochopitelně, že oboje jde použít i na to, že na vazební cívku zapojíte krystalku v klasickém provedení, teda druhou vazební cívku na diodu či přes kond na diodový násobič a jedem jako s jedem, že! ( Z reklamního lístku v brněnské MHD: napsáno tlustou fixkou: BEZ JEDU NIKAM NEJEDU!)
Obvod by měl jít použít i k mému přijímači s KF521 a pak by se asi nemusela řídit zpětná vazba napětím na kolektoru .. ale to už přesahuje tento popis.
Taky byste k němu mohli postavit Wesův Q- násobič, což by mohlo být žrádlo, neb byste měli pasivní antenní člen (Vlastovo oblíbený..), kde by se ovšem dal zapnout když je potřeba ten Q- násobič a zdvihnout tak Q obvodu a tak selektivitu i citlivost, bylo-li by to třeba! No a otočnýma cívkama to vhodně navazbit na přijímač i na anténu....
Jsem zvědav, zda z tohoto méhéo nápadu někdo něco vykouzlí nebo to aspoň zkusí!
