s napájením 12-14 voltů

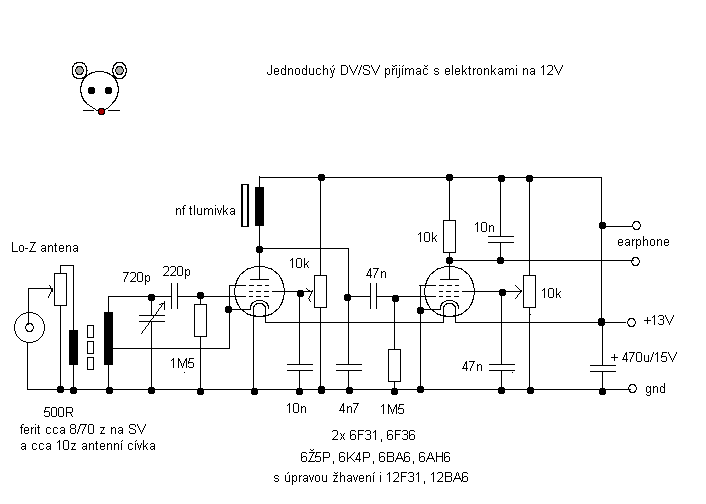

elektron Protože i dnes si rád někdo postaví jednoduchý přijímač s elektronkami, vyvinul
jsem jedno zapojení pro střední a dlouhé vlny i s možností příjmu NDB majáků v
pásmu cca 500-250kHz. Na rozdíl od zapojení s mosfety jde o zapojení, co
zvládne i začátečník a nemá nijak složitou ani obsluhu: obsahuje pouze regulaci
zpětné vazby a tím i vf zesílení a regulaci nf signálu (nikoli od "nuly", ale
postačující). Obrovskou výhodou je to, že zapojení je vhodné i pro děti, neb je
vše napájeno pouze 12V (tedy lépe 13-14V), na což stačí jakýkoli zdroj "do zdi"
co dá tak 350-500mA při daném napětí. Na rozdíl od mosfetů taky není jak něco
zničit, leda snad přepálením vinutí elektronky. Navíc tyto elektronky jsoui
běžně v inzerci různých bazarů na internetu (stačí si vyklovat do vyhledávače
"6F36" a vypadne celá řada odkazů, navíc je myslím má i Denkl, www.denkl.cz).

Sám jsem použil 6F31, neb dvě 6F36 jsem neměl a je nutné použít shodný typ s
ohledem na žhavení v serii. U 6F36 je proud nižší. Mělo by jít použít i 12F31
ovšem zde by žhavení bylo paralelní (nebo byste museli použít napájení 24V a
podle toho ovšem použít i filtrační ellyt v napájení). 6F36 by také měla být
lepší, neb má větší strmost. Pokud jde o 6F32, tak ty mě zklamaly, jsou slabé.

Trimr na vstupu dovoluje nastavit úroveň vstupního signálu, předpokládá se
připojení nízkoimpedanční antény, čili např. longwire 20-40m s balunem a svodem
koaxiálem. V zapojení jsem použil feritovou tyčku z tranzistorového přijímače,
kde již byly odbočky na asi 1/10 vinutí a na střed feritky jsem navinul asi 10
závitů coby antenní vinutí. Cívkja byla k ladícímu kondenzátoru 500pF ale já
použil duál z Hadexu, který když se spojí obě sekce má asi 720pF. V důsledku
toho je možné na SV ladit asi až po 400kHz a na DV po asi 120kHz aniž by se
snížilo přeladění směrem k vyšším kmitočtům, takže lze ladit i v mezipásmu
500-300kHz pro NDB majáky a v pásmu pod 150kHz kde jsou datové přenosy. Slyšel
jsem majáky ze vzdálenosti i 100 i více km! (Ač vysílají s AM modulací,
doporučuji je hledat se zataženou zpětnou vazbou dle zázněje.) Modifikace pro
pásma KV jsou jistě možné, ale sám jsem to nezkoušel. Rozhodně ale i zde se s
tímto přijímačem bude jednodušeji pracovat jak s mosfety. Přijímač je ovšem
možné doplnit na vstupu i odlaďovačem, pokud by docházelo k rušení silnou
blízkou SV či DV stanicí. (Upřímně musím říct, že s elektronkami mi řada
zapojení i na nízkém napětí chodí lépe a kvalitněji jak zapojení s fety či
bipoláry - o praktické nezničitelnosti součástek nemluvě. Pouze spotřeba je
logicky o jeden řád vyšší.) Zapojení by šlo jistě realizovat i s 1F33, ale ty
byste dnes už asi sháněli těžko, žhavení je pak ovšem s nižším proudem a
napětím asi 1,3-1,5V, což by asi chtělo žhavení v serii a stabilizaci na asi 2,
8V.

Konstrukci vidíte na obrázku: součástky jsou veskrze "staré", šasi je z
instalační krabice, držák s potenciometry i s knoflíky ze staré TV, konektor
pro anténu z Šilelisu, a co není přišroubované, to je zalito dentakrylem
(patice elektronek) nebo lepeno kyanoakrylátem (ladící kondenzátor a přepínač)
- aneb proč nelepit, když se dnes lepí i křídla letadel, že. NF tlumivku by
jistě šlo nahradit odporem např. 10k, já schválně použil tlumivku (ohmický
odpor má asi 800 ohm), neb původně asi tlumivkou i byla (v něčem od Wehrmachtu,
neb je na ní ještě říšská orlice, hi!). Zdířky jsou ty nejobyčejnější, a ani
ten drát na pospojování jsem nekoupil: jde o různé splétané kablíky ze starého
počítače co měly na koncích konektory do desky. Přijímač, až tedy na tu
instalační krabici, patrně opravdu postavíte z toho co doma najdete. Poznámka:
využijte děr, co už v krabici jsou, další vyvrtejte o průměru 3mm (na zdířky
asi 8,5mm) nejlépe vrtáky do dřeva, co vypadají jako vykružováky a pomalými
otáčkami - vrtáky do železa se mohou zakousnout!

Sluchátka můžete použít jak 4kohm, tak krystalové nebo i ARF200!

Závěrem vám přeji hodně štěstí při stavbě a lovení stanic!
