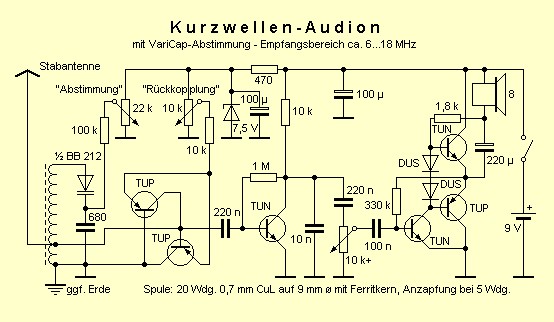

![]() ![]() Vydáno dne 26. 01. 2008 (1421 přečtení) ..neb prostě ty jiný nešly a nešly... ![]() ![]() zkoušet různá (i hrůzná) schémata z internetu, především ty ze stránek p. B.Kainky. Bohužel musím říst, že jeho zapojení (viz. obrázek) mne "nijak neoslovilo" a spíš jsem si připadal jako osel. Ne že by to vůbec nefungovalo, ale že by to fungovalo tak, jak bych chtěl to tedy ne. Zkušební verze pro SV a DV mi spíše připomínala tetřeva "hlušce"! Vrátil jsem se tedy k osvědčenějšímu zapojení Ramona Vargase z Peru, ač ten ho myslím nezamýšlel pro KV pásmo. Faktem ovšem je, že tam jede, a vcelku dobře. Moje zapojení je ovšem spíše na testovací desce (kde původně bylo jiné Ramonovo zapojení pro KV), s ohledem na stabilitu doporučuji aby co šlo bylo stíněné, vstup byl koaxiálním konektorem, a napětí bylo pokud možno stabilizované. Uvádím pouze hodnotu cívky pro moje pásmo, a podotýkám, že Q (čili kvalita) cívky musí být vysoká, jinak to nebude spolehlivě kmitat! (Pokud tedy chcete pásmo 80m, rozhodně naviňte cívku na toto pásmo, a nepoužívejte k mé cívce paralelní kondenzátor, neb to prostě kmitat NEBUDE!) Nemusím snad opět psát, že cívky nejlépe vypočítáte pomocí softwaru Miniring Calculator co je volně na internetu, a jednoho krásného dne tam snad bude i v češtině (neb autorovi jsem ho přeložil nejméně před rokem, hi!) Cívku tedy bude záhodno asi vinout tlustým drátem, či vf lankem (ale tak nelépe s 50-175 drátky 0.05mm) Vazební cívka má asi desetinu závitů cívky ladící. To už stačí drátem, třeba 0,3mm. Předpokládá se připojení antény koaxiálem, tj. longwire přes balun (unun) či podobně. Já v pásmech ladím vzduchovým kondenzátorkem 75pF, ovšem je jasné, že ladění je velice citlivé. Pokud potřebujete jemnější ladění např. v HAM bandu, použite spíše doplňkové ladění varikapem, např. diodou KB105G v serii s kondenzátorkem např. 10pF a to celé paralelně k ladícímu kondenzátoru. Pak logicky opravdu ale musíte užívat stabilizované napájení! Můžete pak ladit kondenzátorem do pásma a varikapem jemně v pásmu. (Není zakresleno na mém schematu, ale princip je jasný ze schematu B. Kainky.) Pro MOJE zapojení ale nepoužívejte raději napětí pod 9V pro vstupní tranzistory, neb pak nemusí chtít kmitat. Řešením je teda buď stabilizované napětí 9V, nebo 12V napájení bez i bez stabilizace a stabilizovat za odporem 330R napětí na 9V pro tranzistory i varikap, což nemusí být nutně zenerovou diodou ale i klidně stabilizátorem 78L09 - ten pak zapojíme místo odporu 330R. Pokud jde o nastavení pracovního bodu vstupních tranzistorů (pracujících jako "negativní odpor"), úplně nejlepší by bylo použít pro jemné nastavení nějaký Aripot s více otáčkami, aby to šlo opravdu jemně (mě nevešel do konstrukce takže jsem to řešil rozšířením pomocí odporů u potenciometru, což jde, ale ideální to není!) NF zesilovač můžete použít můj i ten od Kainky, nebo s nějakým LM386 či podobně, dle toho, co potřebujete. V mém případě pokud by docházelo ke zkreslení, je nutno změnit podle zesílení tranziustorů odpory z kolektorů do bází. nebo lépe: zakupte si rovnou dva trimry M33 či M22, dejte je běžci na báze a zbývajícími vývody mezi kolektor a emitor daného tranzistoru a nastavte pak nejlepší zesílení a nejmenší zkreslení! Přijímač je vcelku dosti citlivý, slyšel jsem tam jak RTTY tak CW, v 7MHz bandu i CQ z Bulharska například, stanice z Norska a Holandska (námořní) i další: ovšem s longwire asi 30m délky a přes balun, že. ( Celý článek | Autor: Krysatec | Počet komentářů: 5 | Přidat komentář | ![]() ![]() |
|
