Přijímač na FM se dvěma tranzistory

Přijímač na FM se dvěma tranzistory
Vydáno dne 15. 09. 2008 (1029 přečtení)

z Japonska

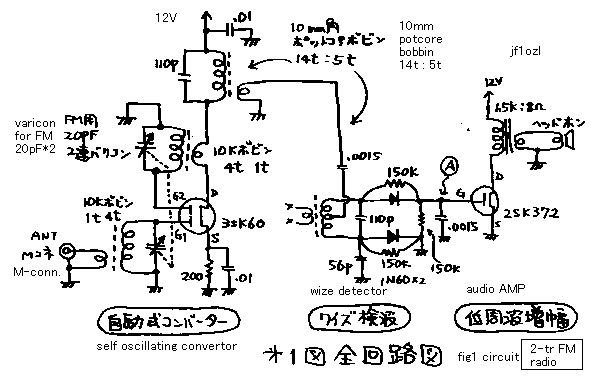

Novy2 Už před delší dobou jsem našel zajímavé zapojení na FM přijímač se dvěma
tranzistory. Bohužel ale pořád nebyl čas ho postavit a vyzkoušet. A taky pořád
ještě není, nicméně můžete to na nějakým nepájivým poli či tak zkusit sami, neb
jet by to mělo bez velkých problémů, pokud tedy máte blízko silný vysílač,
že.

Na vstup by měl jít dát prakticky jakýkoliv dvoubázový MOSFET, i naše KF910.
Tranzistor funguje jako vstupní zesilovač a směšovač v jednom. MF trafo
(mezifrekvence tam udaná není, ale asi bude obvyklých 10,7MHz) je popsané,
patrně by tam ale šlo i nějaké z FM radia, nutno vyzkoušet. Třeba něco i z
Dolly či tak? Obdobně to je s demodulátorem. Diody jsou patrně Ge, čili nejlépe
naše GA206 či podobné. Cívky demodulátoru by snad šly také použít z Dolly nebo
z jiného přijímače se stejným typem demodulátoru, pokud to teda nechcete vinout
sami. NF tranzistor je FET! Na to pozor, neb demodulátor potřebuje extra velký
zatěžovací odpor, jinak tam nic nebude! Patrně tam půjde dát i jiný N-FET, ať
už z řady 2SK nebo možná i BF245, J310, chce to srovnat data podle datasheetu s
tím, co budete mít dostupné. Výstupní trafo by snad šlo nahradit i jiným s
podobnými parametry (převod impedance 1k5 na 8 ohm). Prostě bude to chtít
experimentovat, neb čím jednodušší zapojení, tím větší problémy, že. Jo... a
kde a jestli kmitá oscilátor zjistíte i bez čítače na nějakém FM přijímači.
(Pokud nekmitá, zkuste prohodit vinutí vazební cívky oscilátoru)
