téma * Daveho jednoduché přijímače
Vydáno dne 09. 12. 2007 (1282 přečtení)

s elektronkami

dave Pro ty, co mají zájem postavit si i dnes jednoduchý přijímač s jednou
elektronkou jsem získal dvě zajímavá zapojení od Dave Schmardera a to včetně
obrázků konstrukce. Dave oba přijímače používá v amerických závodech, v kterých
je povoleno přijímat pouze na přijímače s jedním aktivním zesilujícím prvkem.

I u nás se podle mých zkušeností najde dost zájemců o podobné jednoduché
přijímače. No a pro ně je právě určen následující popis!

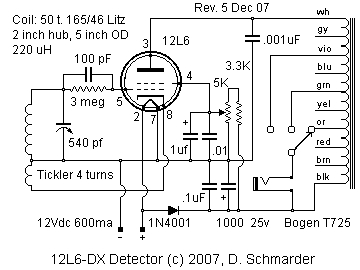

První přijímač je jednoduchý zpětnovazební a na zapojení nejsou žádné
záludnosti. Zpětná vazba se řídí napětím druhé mřížky. Pochopitelně nesmíme
zapomenout na správné zapojení cívek, pokud vazba nenaskakuje a signál se
naopak zeslabí, přehodíme konce vinutí jedné z cívek. A nyní k součástkám:
elektronka není nesehnatelná, ovšem v našich podmínkách by šla nahradit např.
EF22 či asi 1F33, nesmíme ale zapomenout, že v tom případě potřebujeme jiné
žhavící napětí! Je také možné, že 12V anodového napětí nebude stačit (zvláště
pokud použitá elektronka nebude zrovna nová) a budeme muset použít 24V. S tím
už ale obě elektronky klidně kmitají a vazba naskakuje! Dave používá voštinové

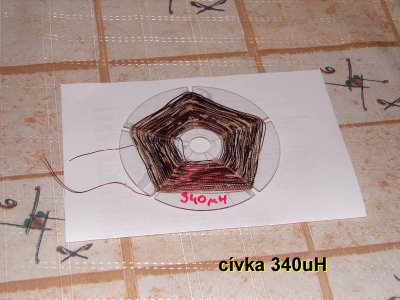

cívky, což není nereálné vyrobit ani u nás. Jednu moji zjednodušenou verzi
navinutou na plexivložce k CD či DVD můžete vidět na obrázku. Drážky byly
vyrobeny (opatrně!) rozbrušovačkou. Pokud se vám to zdá složité, můžete cívky
navinout na novodurovou trubku průměru asi 63mm a to nejlépe vf lankem. V nouzi
to jde i drátem průměru asi 0,3mm. (Podle konkrétní trubky lze vypočítat počet
závitů a indukčnost pomocí programu Mini ring calculator). Místo trubky
poslouží i vršky (kryty) od spraye na vlasy a podobně, pro KV cívky pak
krabičky od filmu. Ladící kondenzátor je dobré mít vzduchový! Posledním
problémem je trafo: ideální je uvedený Bogen 725, ale můžeme použít i jiné
výstupní trafo k elektronkám, pokud nějaké doma najdeme. (K Bogen 725 najdete
podrobný popis zde: http://schmarder.com/radios/misc-stuff/t-725.htm a jeho
cena v USA je asi 9.50USD. Pokud by někdo měl vážný zájem, Dave mu dané trafo
může poslat, cena ovšem bude vyšší o shipping a platba musí být Paypalem).
Místo sluchátek k walkmanu či sluchátek vojenských doporučuji po svých testech
spíše použít Tesla ARF200, ARF116 nebo možná i ARF300. Pokud jde o mechanické

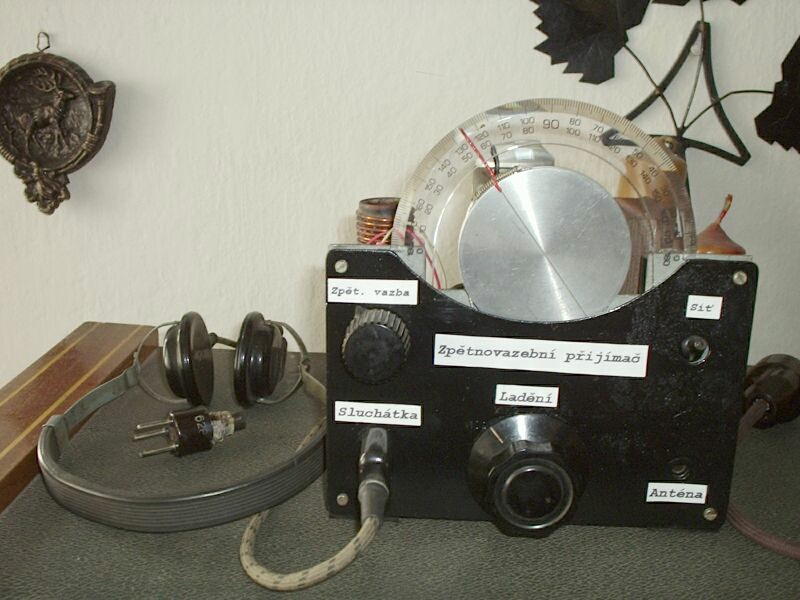

řešení, záleží na vašich možnostech. Na dalším obrázku můžete vidět např.
konstrukčně i schématem velice podobný přijímač s AF7 mojí konstrukce na šasi
od starého nf generátoru.

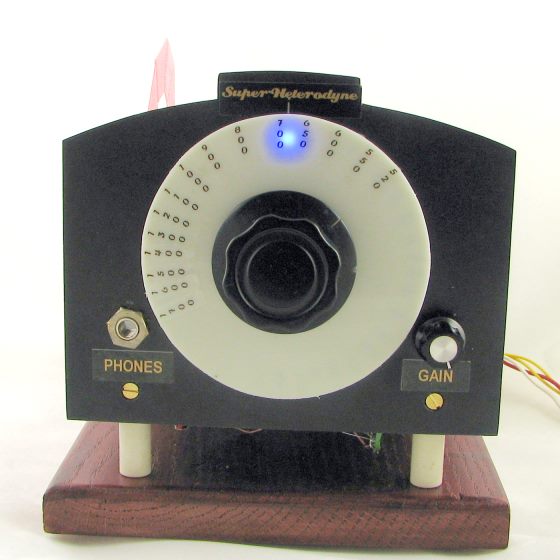

Mnohem zajímavější je ale druhý přijímač, neb jde o superhet ovšem jen s jednou
elektronkou a jedním systémem uvnitř! Má dokonce AVC! U nás ovšem postavit jde
taky. Jako elektronku bychom mohli použít patrně 6H31 a jako detektor jakoukoli

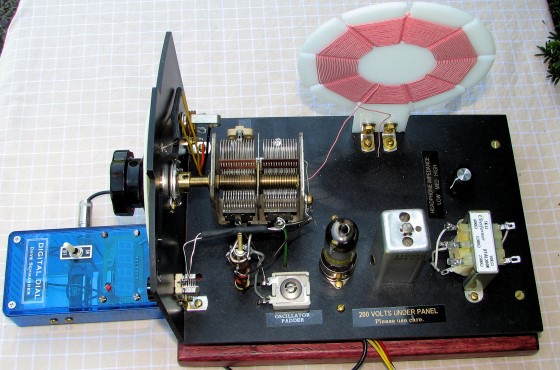

Ge diodu, např. něco z řady GA200-GA207, OA7, GAZ51... Vstupní cívka je opět na
voštině, oscilátorová na kostřičce s jádrem vlevo od elektronky, vpravo je mf
trafo. S trafem by neměl být u nás problém, až na to, že spíše seženeme trafo
pro 468kHz - na tom ale nezáleží, nutné je ovšem přesné sladění obvodů a to tak,
jako se slaďují všechny superhety. Z toho plyne, že tato konstrukce už
vyžaduje jistá měření a není zrovna pro začátečníka. Rozsah ladění jednotlivých
obvodů je uveden ve schématu. Ideální je, pokud máte měřič kmitočtu, vf
generátor a Avomet na měření síly signálu tak, že měříme ss napětí za diodou.
Sladění je také nutno několikrát opakovat, až je souběh vstupního a
oscilátorového obvodu dokonalý po celém pásmu přijímaných kmitočtů.
Pochopitelně bude asi nutné doladit i to mf trafo. (Předpokládám, že kdo to
bude stavět, zná zásady slaďování superhetů. Nejde o zas tak jednoduchou
záležitost a její přesný popis by zabral velkou část textu, ale byl popisován
už mockrát nejen v AR.) Dave mi ovšem psal, že selektivita jednoho mf trafa na
455kHz není nic moc, a že teď hodlá vyzkoušet mf trafo z Evropy na 262kHz z
autopřijímače! No a mne navíc napadlo, že u nás byly kdysi i mf na 125kHz,
jenže tady se obávám problémů se zrcadlovými příjmy a to bývá větší problém,
jak selektivita.

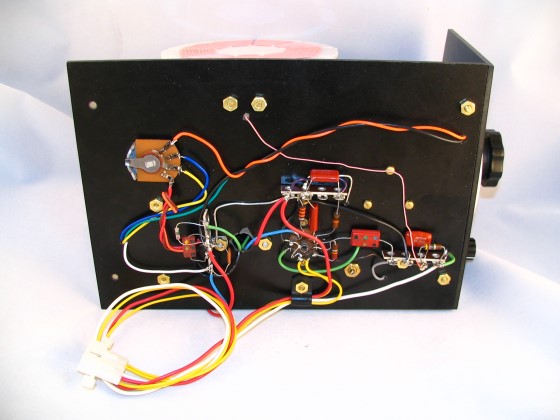

Případným konstruktérům především doporučuji prohlédnout si kvalitu provedení,
neb zde se už pracuje s dost vysokým anodovým napětím co "pěkně kope"! Všimněte
si, že Dave nenechává nic náhodě a na zařízení jsou i varovné popisky! Je to
rozhodně lepší, jak konstrukce typu "on na to nikdo jinej sahat nebude a já vím,
kam sahat nemám!" Ovšem vaše děti to například neví, že. Rád bych zde přidal
zkušenost jednoho nejmenovaného kolegy, který takto sahal přes zařízení na
zadní panel a bylo mu to velice divné, neb cítil, jako by prsty strkal do
větráku. Ten tam ovšem neměl být! Posléze tedy zařízení otočil a zjistil, že
místo větráku jsou tam neizolované svorky se střídavým napětím několik desítek
až stovek voltů!!! Obdobně nedoporučuji systémy typu "není anodové trafo,
skusím to rovnou ze sítě", neb to může vést k vážným úrazům a u volně
přístupných konstrukcí jako je ta uvedená by to nemělo být použito NIKDY! (A už
vůbec ne u něčeho se sluchátky... vzpomeňte na to, co se dává na hlavu při
popravě elektrickým křeslem!)

Na závěr bych dodal, že podobně by měl jít ale konstruovat i přijímač s
tranzistory nebo i FETy. A ještě jeden nápad na závěr: citlivost i selektivitu
by šlo vylepšit tak, že bychom na demodulaci použili nikoli diodu, ale
zpětnovazební přijímač, čili de fakto zapojení jako je první přijímač. Museli
bychom ovšem do mf trafa přivinout zpětnovazební vinutí, ovšem to by zas při
velikosti traf pro elektronky nebyl problém! Jinou možností je ponechat diodu a
k mf trafu použít Q násobič. Ale to už zdaleka nejsou jednoduché konstrukce a
vyžadují řadu zkušeností.
