s TBA120 jako synchrodemodulátorem

tbarx Jednoduchý přijímač pro střední a dlouhé vlny se synchrodemodulátorem

Tento přijímač navrhl původně PA3HDT k použití jako kmitočtový normál s
využitím příjmu stanice v pásmu dlouhých vln. Pochopitečlně ho můžeme použít
pro totéž, neb přesný kalibrační signál se vždy hodí, ale využít se dá i jako
normální přijímač nebo jako přijímač signálů blízkých NDB majáků např. při
cestách autem. (Přijímač má napájení asi 10 až 15V a tak lze použít ve vozidle
a nemusíme ssebou vozit drahé zařízení - zvláště jezdíme-li "po majácích" a tak
nepotřebujeme zase extra velkou citlivost.)

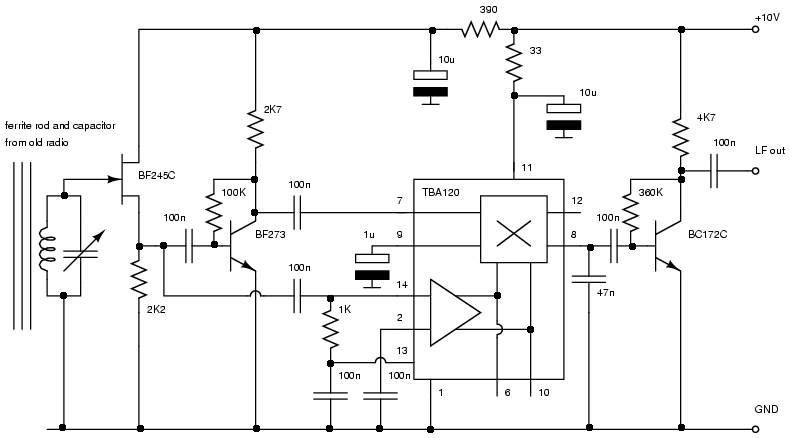

Zapojení je jednoduché: vstup je s jfet BF245C, čímž se dosáhne malého zatížení
laděného obvodu a tím vysoké selektivity i bez použití zpětné vazby. Druhý
tranzistor funguje jako vf zesilovač a mj. obrací fázi signálu pro TBA120.
Místo BF273 by šel použít i náš KF173, KF125 nebo jakýkoli vf ale patrně i
spínací či univerzální nízkovýkonový Si tranzistor. Laděný obvod použijeme
podle pásma, jako obyčejně je nejjednodušší použít celý laděný obvod ze starého
přijímače pro pásmo co chceme přijímat. Pochopitelně s přepínačem můžeme
přepínat i více pásem a kromě SV a DV si můžeme vyrobit vinutí s kterým bude
fungovat ladění i v "mezipásmu" 300-500kHz! Feritová anténa je zde vhodná
vzhledem ke svým směrovým účinkům. Ne tedy ani tak při příjmu běžných stanic,
ale dobře se s ní hledá minimum signálu, když potřebujete najít NDB "někde za
dědinou" a pořád není z auta nic a nikde vidět! Zaměření ze dvou míst na
minimum funguje spolehlivěji než informace místního zemědělce! (Jednou jsem dal
na zemědělcovy rady a místo u majáku skončil u podezřele nízkého plotu s ještě
více podezřele vypadajícím "kousacím" psem!)

Další částí přijímače je synchrodemodulátor s TBA120, zde tedy přesněji kvazi
synchrodemodulátor, neb se používá synchronizace na zalimitovanou nosnou vlnu.
(Obdobně se dříve dělaly i přijímače SMAA či TAA661). S jeho zapojením též není
žádný problém, ale je nutno se podívat, kterou mutaci TBA120 máme! Schéma uvádí
TBA120 v provedení patrně TBA120S ale existují i verze TBA120T, U, či A220D!
Proto je dobré nahlédnout do datasheetu obvodu který seženeme a případně
zapojení doplnit. V principu jde o to, že TBA120T, U, a A220D mají možnost
řízení hlasitosti na vývodech 4 a 5, zatím co ostatní provedení ne. NF
zesilovač je v klasickém zapojení, použít zde lze jakýkoli Si npn nízkovýkonový
tranzistor. Výstup pak můžeme vést na zesilovač či sluchátka.

Pokud chceme využít přijímač ke kalibraci jiných zařízení, stačí naladit známý
vysílač (např. Topolnou na 270kHz) a použít (přes oddělovací kapacitu cca 1nF)
výstupy 6 či 10 z IC. Ty pochopitelně jdou využít i na "indikátor vyladění"
nebo připojit na čítač, čímž získáme de fakto "digitální stupnici" -
pochopitelně ovšem ukazuje pouze pokud je přijímač na nějakou stanici
naladěn!
