řízení zpětné vazby a cívka na trubce

Novy1 Postavil jsem přijímač už "napevno" ale nevímn, kdy budou fotky. Zatím ale
posílám jednu úpravu a to řízení zpětné vazby zajímavým způsobem, neb se dá
řídit nejen zisk ale i útlum což se může hodit blízko stanice kdyby to "moc
řvalo", ale to asi nebude, je tu jen jedno zesílení a signály a hlavně audio je
zde slabší jak u EM83, kde je navíc nf zesilovač, že. Každopádně je to systém
starý, tudíž dobrý a zajímavý. Navíc nepotřebuje ladící kond, což každého
potěší. Jo...potěšit by to mohlo i Vlastu Kubíčka z Ořechova, kterej si pořád
"hraje" s pasivními antenními články a preselektory, neb takhle by mohl
"vazbit" nízkoohmový koax na ladící cívku a otáčením měnit stupeň vazby s
antenou! Za zkoušku by to podle mne stálo! (myslím to tak, že by signál z
antedy šel do té vnitřní otočné cívky a z ladícího vinutí by si to bral vazební
cívkou nebo z odbočky ladící cívky. Moh by to udělat i tak, že by ladící cívku
rozdělil na dvě sekce a v jedné otáčel antenní cívkou a v druhé tou vazební
cívkou! Tím by radostně mohl měnit OBĚ vazby!)

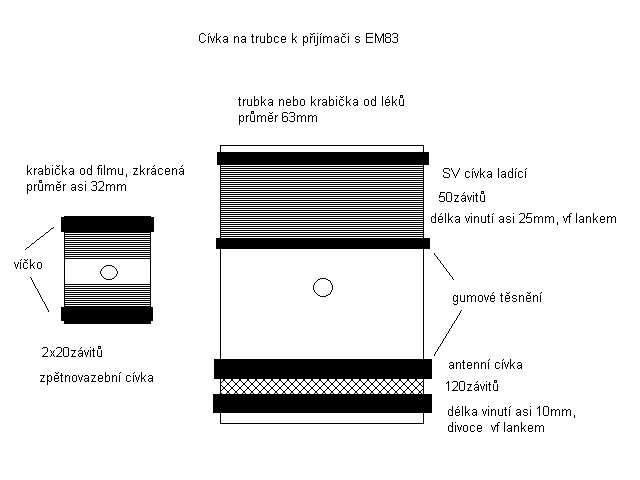

Ale zpátky k cívce. Popis a rozměry jsou na obrázku, vše je vinuto vf lankem
(neb sem ho našel ve sklepě, hi). Celá věc funguje tak, že otáčíte cívkou v
cívce a tudíž jelikož zde jde o zpětnou vazbu, ji můžete měnit od úplně záporné
po úplně kladnou až to piští jak ten myš když žene kočku dvorkem... Výhodou je
i to, že teda nemusíte hlídat co je začátek a konec vinutí, hi! U takovýchto
přijímačů (jde to použít i v zapojení s tranzistory či MOSFETy!) jako je ten s
EM84 to způsobuje hned několik věcí. Zatlumením se jednak sníží hlasitost,
druhak rozšíří pásmo. Při odtlumení je to opačně, citlivost a hlasitost vzrůstá

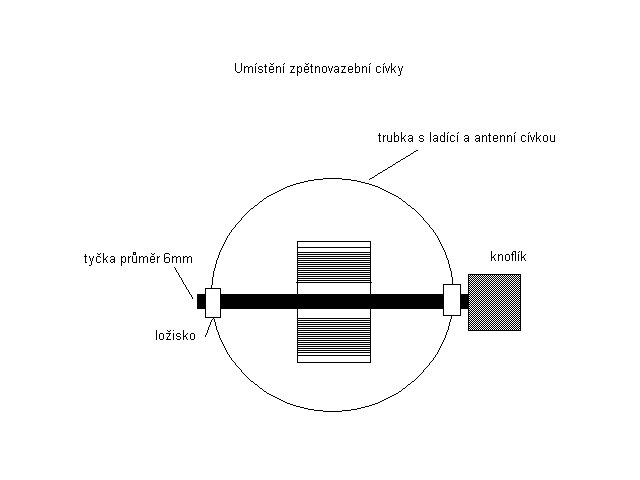

a pásmo příjmu se zužuje. Pokud jde o ložiska, nejlíp využijete staré
potenciometry co celé vykucháte až na to čím prochází oska a kde je matička,
přičemž z nějakého s extra dlouhou oskou využijete i tu osku! Já našel cosi
doma z dávných dob, tak jsem to použil... Ty gumová těsnění jsou tam proto,
abyste měli pod co chytit to lanko když začnete navíjet a taky proto, abyste
měli do jakého prostoru vinout tu antenní cívku: ta se vine divoce, né závit
vedle závitu!

A až bude fotka: stupnici jsem dělal (ještě není popsaná čísly) ze starého DVD
co se mi na to "líbilo" už designem, převod na ladící kond je ze starého
kanálového voliče z TV, ale nevím už jaké. Jinak je to dle metody "co den a
sklep dal", byla tu jakási plastová krabice, přední panel je z cuprextitu
polepeného koženkou, zadní vyřezaný z jakési zadní desky "čínské minivěže",
cívka není na trubce (ale průměr 63mm se dělá!) ale na krabičce od léků,
etc...
